Einbaubedingungen

1
3
4
5 6
A
7
24

Einbau

2
13
8
10
9
14
11 12

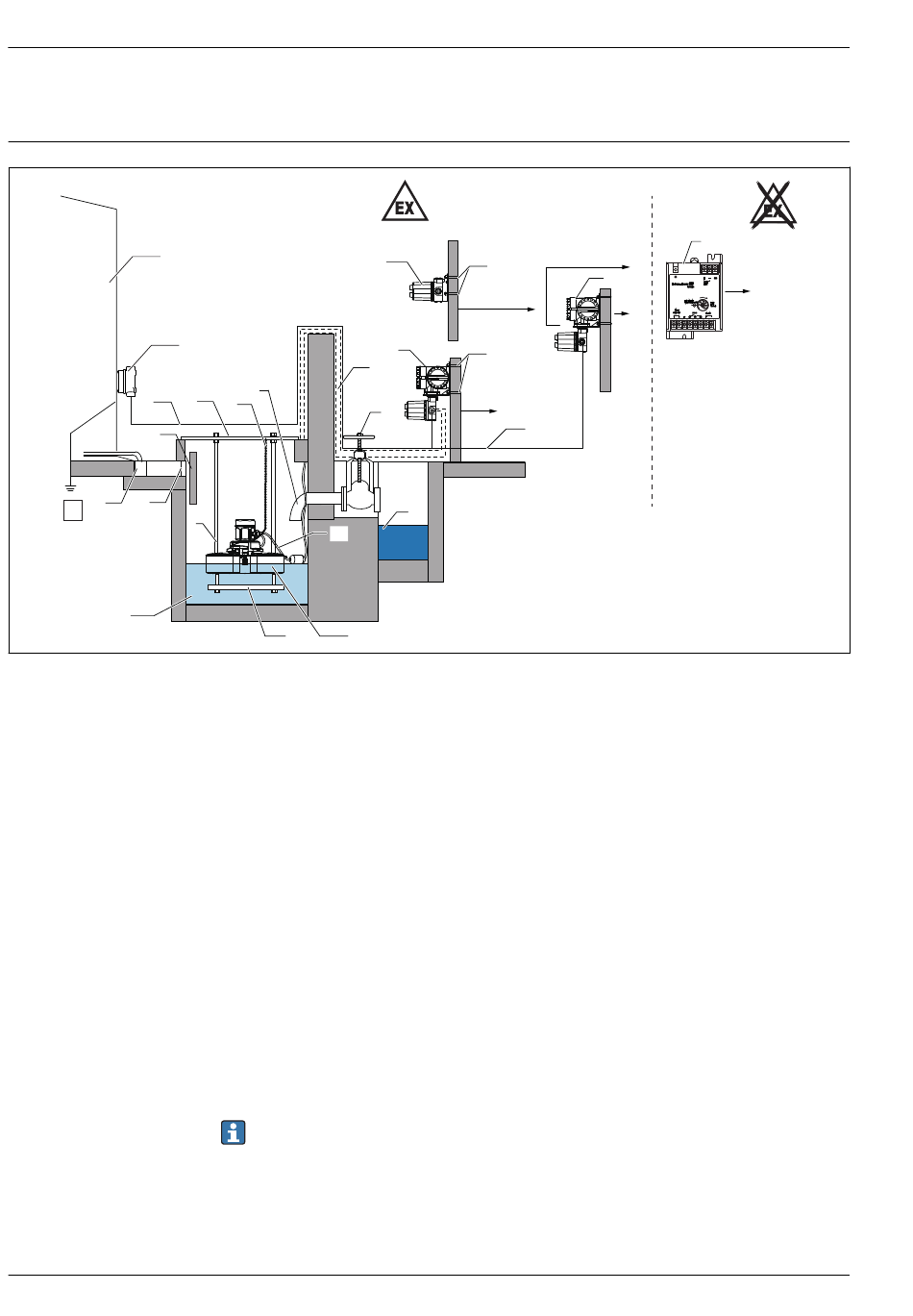

 11 NAR300 + NRR26x
A Erdung der Klasse A (nur TIIS-Spezifikation)
a Alarmausgang
1 Tank
2 Anschlussbox
3 Erdungsdraht (nur TIIS-Spezifikation)
4 Trennwand
5 U-förmige Nut
6 Abschirmung
7 Schacht
8 Schachtdeckel
9 Schwimmerführung
10 Kette
11 Gewicht
12 Schwimmer-Sensor NAR300
13 Ablaufstutzen (100 mm (3,94 in) oder darüber)
14 Geeignetes Kabel (im Lieferumfang des NAR300 enthalten)
15 Kabel
16 Ventil
17 Ablaufrinne
18 Ex [ia] Sensor I/F Ex-Gehäuse
19 NRR261 (Ex d [ia] Transmitter)
20 Bügelschrauben (JIS F 3022 B50)
21 NRR261 (Ex d [ia] Transmitter)
22 NRR262 (Ex [ia] Transmitter]
Zum Erden der Trennbarriere diese an die Tank(erdung) anschließen oder die Abschirmung des
Übertragungskabels verwenden. Nähere Informationen zur Verwendung der Abschirmung des
Übertragungskabels siehe "Elektrischer Anschluss."
18
20
19
20
15
a
16
3
17
Ölleckmelder NAR300
22
21
a
a
