AUTODOME IP starlight 5000i
4
Etikett-ID
ALARM_COM
ALARM_OUT
ALARM_IN1
ALARM_IN2
AUDIO OUT
GND
AUDIO GND
AUDIO IN
Bosch Security Systems

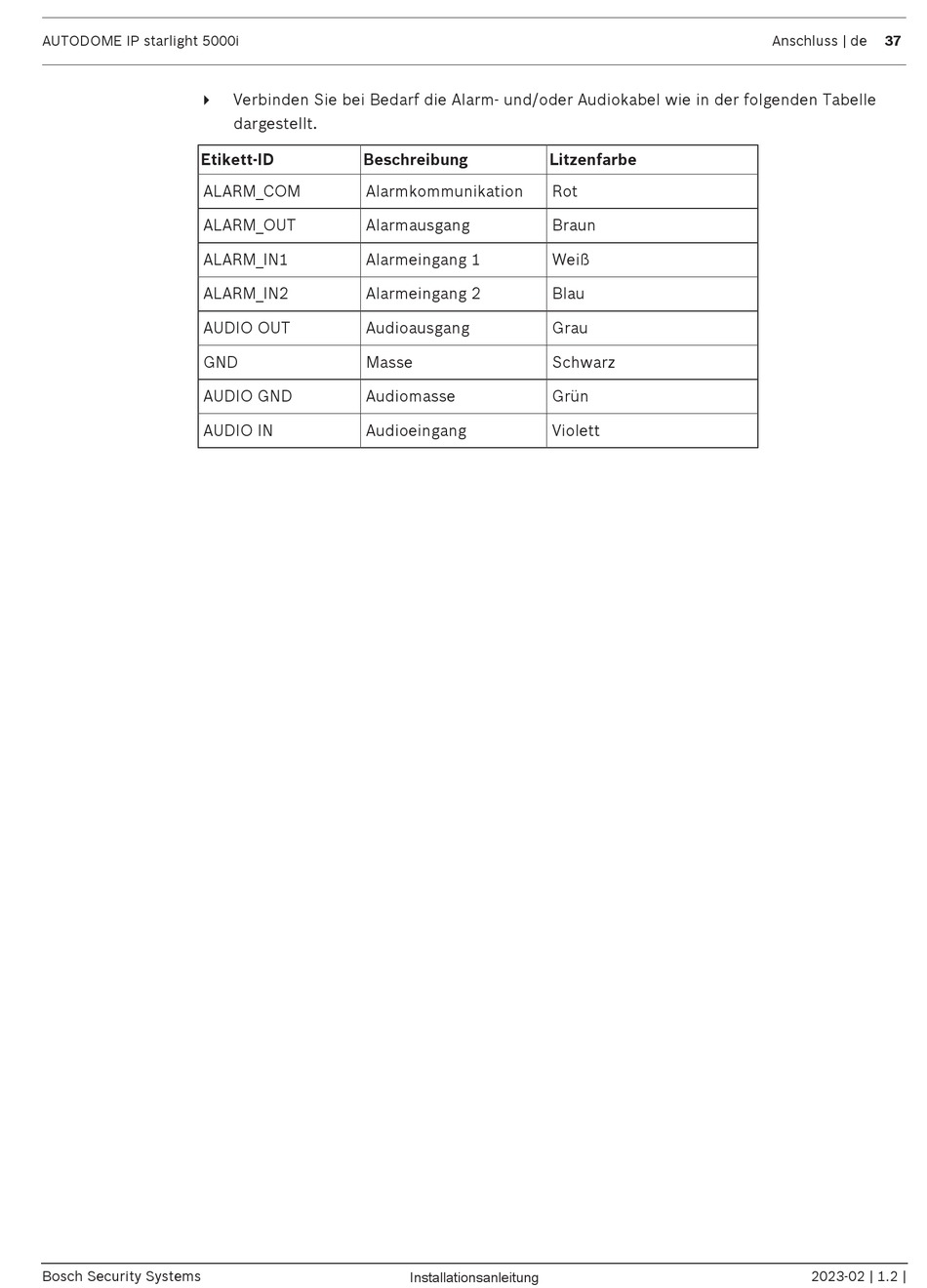

Verbinden Sie bei Bedarf die Alarm‑ und/oder Audiokabel wie in der folgenden Tabelle
dargestellt.
Beschreibung
Alarmkommunikation
Alarmausgang
Alarmeingang 1
Alarmeingang 2
Audioausgang
Masse
Audiomasse
Audioeingang
Litzenfarbe
Rot
Braun
Weiß
Blau
Grau
Schwarz
Grün
Violett
Installationsanleitung
Anschluss | de
37
2023-02 | 1.2 |
