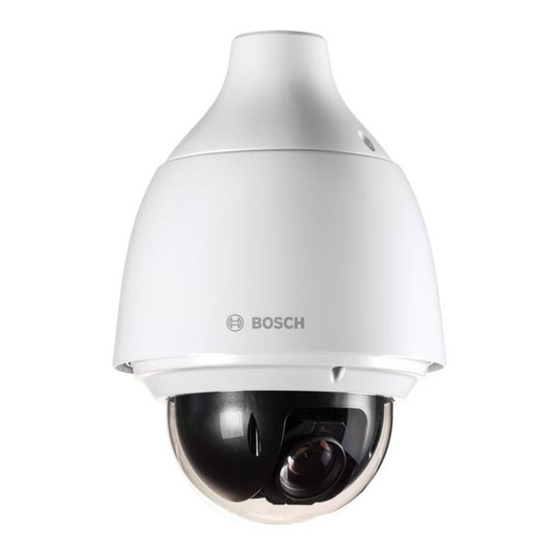

Bosch NDP‑5512‑Z30 Installationshandbuch
Vorschau ausblenden
Andere Handbücher für NDP‑5512‑Z30:
- Bedienungsanleitung (80 Seiten) ,
- Installationsanleitung (44 Seiten)
Verwandte Anleitungen für Bosch NDP‑5512‑Z30
Inhaltszusammenfassung für Bosch NDP‑5512‑Z30
- Seite 1 AUTODOME IP starlight 5000i NDP‑5512‑Z30 │ NDP‑5512‑Z30‑P Installationshandbuch...
-
Seite 3: Inhaltsverzeichnis
Vorbereiten der Decke für die Montage Montieren der Rohrhalterung Befestigen der Befestigungskappe und der Kamera Montieren einer Kamera mit Dachhalterung 10.1 Montieren der Dachhalterung 10.2 Befestigen der Befestigungskappe und der Kamera Anschluss Problembehandlung Außerbetriebnahme Bosch Security Systems Installationshandbuch 2020-05 | 2.0 |... -
Seite 4: Sicherheit
Schäden, die direkt oder indirekt auf Fehler, Unvollständigkeit oder Abweichungen zwischen Handbuch und beschriebenem Produkt zurückzuführen sind. Gesetzliche Informationen Copyright Dieses Handbuch ist geistiges Eigentum von Bosch Security Systems, Inc. und ist urheberrechtlich geschützt. Alle Rechte vorbehalten. Eingetragene Marken Alle in diesem Handbuch verwendeten Hardware- und Softwareproduktnamen können eingetragene Marken sein und müssen entsprechend behandelt werden. -
Seite 5: Wichtige Sicherheitshinweise
Vorschriften gemäß ANSI/NFPA 70 (National Electrical Code (NEC)), dem Canadian Electrical Code, Teil I (auch als CE-Code oder CSA C22.1 bezeichnet) sowie allen örtlich geltenden Vorschriften entsprechen. Bosch Security Systems haftet nicht für Schäden oder Verluste, die auf falsche oder nicht ordnungsgemäße Installation zurückzuführen sind. Warnung! Die Version von High PoE von Bosch: Wenn die Stromversorgung der Kamera über HPoE oder ein Midspan-Device erfolgt, muss ein... -
Seite 6: Anschluss In Anwendungen
Kabel getrennt werden, um die Stromversorgung für alle Geräte zu unterbrechen. Videosignalverlust: Videosignalverlust ist bei digitalen Videoaufzeichnungen nicht auszuschließen. Daher übernimmt Bosch Security Systems keine Haftung für Schäden, die aus verloren gegangenen Videodaten entstehen. Um das Risiko des Datenverlusts zu minimieren, werden der Einsatz mehrerer redundanter Aufzeichnungssysteme sowie ein Verfahren zur Sicherung aller analogen und digitalen Daten empfohlen. -
Seite 7: Wichtige Hinweise
Für den Einsatz in China: CHINA ROHS-OFFENLEGUNGSTABELLE Moving cameras Hazardous substance table according to SJ/T 11364-2014 Cr 6+ PBDE (Pb) (Hg) (Cd) (Cr 6+) (PBB) (PBDE) Housing & enclosures PCBA with connectors Cable assemblies Bosch Security Systems Installationshandbuch 2020-05 | 2.0 |... - Seite 8 GB/T 26572 X: The content of such hazardous substance in a certain homogeneous material is above the limit defined in GB/T 26572 The manufacturing datecodes of the products are explained in: http://www.boschsecurity.com/datecodes/ 2020-05 | 2.0 | Installationshandbuch Bosch Security Systems...
-
Seite 9: Kundendienst Und Wartung
Bitte wenden Sie sich an Ihren örtlichen Händler oder an die Vertriebsniederlassung von Bosch. Verwenden Sie diesen Link: https://www.boschsecurity.com/corporate/where-to-buy/index.html Weitere Informationen Weitere Informationen erhalten Sie von Ihrem Bosch Security Systems Vertreter sowie auf unserer Website unter www.boschsecurity.com. Bosch Security Systems Installationshandbuch... -
Seite 10: Einführung
Versand beschädigt wurde, benachrichtigen Sie bitte umgehend den Spediteur. – Überprüfen Sie, ob alle in der Teileliste unten aufgeführten Elemente enthalten sind. Sollten einzelne Teile fehlen, wenden Sie sich bitte die zuständige Bosch Security Systems Vertretung oder den Kundendienst. –... -
Seite 11: Produktbeschreibung
Überwachung in Szenen mit wechselnden Lichtverhältnissen erforderlich ist. Sie verfügt über einen integrierten 30-fachen optischen Zoom, mit dem Personen bis zu einer maximalen Entfernung von 183 m mit minimalem Detailverlust identifiziert werden können. Bosch Security Systems Installationshandbuch 2020-05 | 2.0 |... -
Seite 12: Vorbereiten Der Verkabelung
1,0 mm² beträgt die empfohlene Übertragungsstrecke zum Transformator 42 m. Modelle Watt 1,0 mm² 1,5 mm² 2,5 mm² 4,0 mm² Inneneinsatz 42 m 68 m 109 m 275 m (Decke) Außeneinsatz 28 m 45 m 72 m 183 m Kabeldurchmesser Hinweis: Metrische Drahtgrößen sind Standard-DIN-Größen, ISO6722, mm². Drahtdurchmesser (mm²) 2020-05 | 2.0 | Installationshandbuch Bosch Security Systems... -
Seite 13: Vorbereiten Der Kamera
Lösen Sie die drei (3) Sechskantschrauben im Zierring/Kuppelgehäuse mit einem geeigneten Torx-Schraubendreher. Entfernen Sie den Zierring/das Kuppelgehäuse. Entfernen Sie die Schaumeinlage, die den Kamerablock schützt. Entfernen Sie das Band, das den Kunststoffschutz des Objektivs hält. Entfernen Sie den Objektivschutz. 3× Bosch Security Systems Installationshandbuch 2020-05 | 2.0 |... -
Seite 14: Microsd-Karte Installieren (Optional)
Drücken Sie den Kamerablock in die ursprüngliche Position zurück (Element 3 in der folgenden Abbildung). Hinweis: Die nächsten beiden Schritte gelten nur für Modelle zum Abhängen. Setzen Sie den Zierring/das Kuppelgehäuse wieder auf. Ziehen Sie die Schrauben mit dem T15 Torx-Schraubendreher fest. 2020-05 | 2.0 | Installationshandbuch Bosch Security Systems... - Seite 15 AUTODOME IP starlight 5000i MicroSD-Karte installieren (optional) | de 3× Fahren Sie mit der Installation fort. Bosch Security Systems Installationshandbuch 2020-05 | 2.0 |...
-
Seite 16: Montieren Einer Kamera Direkt An Einer Wand Im Innenbereich
Wickeln Sie vier Lagen Teflonband um das Gewinde am Ende der Wandhalterung, um eine wasserdichte Abdichtung zu gewährleisten. Montieren Sie die Befestigungskappe an der Wandhalterung. Ziehen Sie die Schraube mit dem T15-Torx-Schraubendreher an. 2020-05 | 2.0 | Installationshandbuch Bosch Security Systems... - Seite 17 Bringen Sie den Haken am Ende der Sicherheitsbefestigung an der Schlaufe an der Oberseite der Kamera an. Verbinden Sie die zugehörigen Steckverbindungen der Kabel (nicht im Lieferumfang enthalten) mit den entsprechenden Anschlüssen der Kamera. Weitere Informationen hierzu finden Sie im Kapitel „Anschluss“. Bosch Security Systems Installationshandbuch 2020-05 | 2.0 |...
- Seite 18 AUTODOME IP starlight 5000i Platzieren Sie die Oberseite der Kamera in der Befestigungskappe. Drehen Sie die Kamera ca. 15 Grad im Uhrzeigersinn, sodass sie fest sitzt. Ziehen Sie die Sicherungsschraube mit dem T15-Torx-Schraubendreher an. 2020-05 | 2.0 | Installationshandbuch Bosch Security Systems...
- Seite 19 AUTODOME IP starlight 5000i Montieren einer Kamera direkt an einer Wand im Innenbereich | de Bosch Security Systems Installationshandbuch 2020-05 | 2.0 |...
-
Seite 20: Montieren Einer Anschlussbox Und Kamera
Bringen Sie den Haken am Ende der Sicherheitsbefestigung an der Schlaufe an der Oberseite der Kamera an. Verbinden Sie die zugehörigen Steckverbindungen der Kabel (nicht im Lieferumfang enthalten) mit den entsprechenden Anschlüssen der Kamera. Weitere Informationen hierzu finden Sie im Kapitel „Anschluss“. 2020-05 | 2.0 | Installationshandbuch Bosch Security Systems... - Seite 21 Montieren einer Anschlussbox und Kamera | de Platzieren Sie die Oberseite der Kamera in der Befestigungskappe. Drehen Sie die Kamera ca. 15 Grad im Uhrzeigersinn, sodass sie fest sitzt. Ziehen Sie die Sicherungsschraube mit dem T15-Torx-Schraubendreher an. Bosch Security Systems Installationshandbuch 2020-05 | 2.0 |...
- Seite 22 | Montieren einer Anschlussbox und Kamera AUTODOME IP starlight 5000i 2020-05 | 2.0 | Installationshandbuch Bosch Security Systems...
-
Seite 23: Montage Einer Kamera Mit Rohrhalterung
Wenn Sie die Rohrverlängerung montieren wollen, führen Sie die Kabel durch die Verlängerung. Befestigen Sie die Rohrverlängerung am offenen Ende der Rohrhalterung. Bringen Sie den Haken am Ende der Sicherheitsbefestigung an der Schlaufe an der Oberseite der Kamera an. Bosch Security Systems Installationshandbuch 2020-05 | 2.0 |... -
Seite 24: Befestigen Der Befestigungskappe Und Der Kamera
Bringen Sie den Haken am Ende der Sicherheitsbefestigung an der Schlaufe an der Oberseite der Kamera an. Verbinden Sie die zugehörigen Steckverbindungen der Kabel (nicht im Lieferumfang enthalten) mit den entsprechenden Anschlüssen der Kamera. Weitere Informationen hierzu finden Sie im Kapitel „Anschluss“. 2020-05 | 2.0 | Installationshandbuch Bosch Security Systems... - Seite 25 Montage einer Kamera mit Rohrhalterung | de Platzieren Sie die Oberseite der Kamera in der Befestigungskappe. Drehen Sie die Kamera ca. 15 Grad im Uhrzeigersinn, sodass sie fest sitzt. Ziehen Sie die Sicherungsschraube mit dem T15-Torx-Schraubendreher an. Bosch Security Systems Installationshandbuch 2020-05 | 2.0 |...
- Seite 26 | Montage einer Kamera mit Rohrhalterung AUTODOME IP starlight 5000i 2020-05 | 2.0 | Installationshandbuch Bosch Security Systems...
-
Seite 27: Montieren Einer Kamera Mit Dachhalterung
Federring und Mutter gesichert werden. Alle Gewindebolzen müssen in Beton verankert oder auf eine Stahlauflageplatte geschweißt werden. Ankerschrauben können für Sacklöcher verwendet werden, bei denen kein Zugang auf der Rückseite möglich ist. Bosch Security Systems Installationshandbuch 2020-05 | 2.0 |... -
Seite 28: Befestigen Der Befestigungskappe Und Der Kamera
Wickeln Sie vier Lagen Teflonband um das Gewinde am Ende der Wandhalterung, um eine wasserdichte Abdichtung zu gewährleisten. Montieren Sie die Befestigungskappe an der Wandhalterung. Ziehen Sie die Schraube mit dem T15-Torx-Schraubendreher an. 2020-05 | 2.0 | Installationshandbuch Bosch Security Systems... - Seite 29 Bringen Sie den Haken am Ende der Sicherheitsbefestigung an der Schlaufe an der Oberseite der Kamera an. Verbinden Sie die zugehörigen Steckverbindungen der Kabel (nicht im Lieferumfang enthalten) mit den entsprechenden Anschlüssen der Kamera. Weitere Informationen hierzu finden Sie im Kapitel „Anschluss“. Bosch Security Systems Installationshandbuch 2020-05 | 2.0 |...
- Seite 30 AUTODOME IP starlight 5000i Platzieren Sie die Oberseite der Kamera in der Befestigungskappe. Drehen Sie die Kamera ca. 15 Grad im Uhrzeigersinn, sodass sie fest sitzt. Ziehen Sie die Sicherungsschraube mit dem T15-Torx-Schraubendreher an. 2020-05 | 2.0 | Installationshandbuch Bosch Security Systems...
- Seite 31 AUTODOME IP starlight 5000i Montieren einer Kamera mit Dachhalterung | de Bosch Security Systems Installationshandbuch 2020-05 | 2.0 |...
-
Seite 32: Anschluss
2 IP-Verbindung (Ethernet/Cat5/Cat6) (max. 100 m) 3 Netzwerk-Switch 4 Netzwerkgerät (Computer mit Monitor, DVR/NVR etc.) Verbinden Sie bei Bedarf die Alarm‑ und/oder Audiokabel wie in der folgenden Tabelle dargestellt. Etikett-ID Beschreibung Litzenfarbe ALARM_COM Alarmkommunikation 2020-05 | 2.0 | Installationshandbuch Bosch Security Systems... - Seite 33 AUTODOME IP starlight 5000i Anschluss | de Etikett-ID Beschreibung Litzenfarbe ALARM_OUT Alarmausgang Braun ALARM_IN1 Alarmeingang 1 Weiß ALARM_IN2 Alarmeingang 2 Blau AUDIO OUT Audioausgang Grau Masse Schwarz AUDIO GND Audiomasse Grün AUDIO IN Audioeingang Violett Bosch Security Systems Installationshandbuch 2020-05 | 2.0 |...
-
Seite 34: Problembehandlung
Die folgende Tabelle enthält Informationen zu möglichen Problemen mit der Kamera sowie der jeweiligen Problembehebung. Hinweis: Beschreibung der Fehlercodes, die auf dem Bildschirm angezeigt werden, finden Sie im Handbuch im Abschnitt Fehlercodes. In diesem Abschnitt werden auch empfohlene Vorgehensweisen aufgeführt, um Fehlercodes zu beheben. 2020-05 | 2.0 | Installationshandbuch Bosch Security Systems... -
Seite 35: Außerbetriebnahme
AUTODOME IP starlight 5000i Außerbetriebnahme | de Außerbetriebnahme Bosch Security Systems Installationshandbuch 2020-05 | 2.0 |... - Seite 36 | Außerbetriebnahme AUTODOME IP starlight 5000i 2020-05 | 2.0 | Installationshandbuch Bosch Security Systems...
- Seite 38 Bosch Security Systems B.V. Torenallee 49 5617 BA Eindhoven Netherlands www.boschsecurity.com © Bosch Security Systems B.V., 2020...
