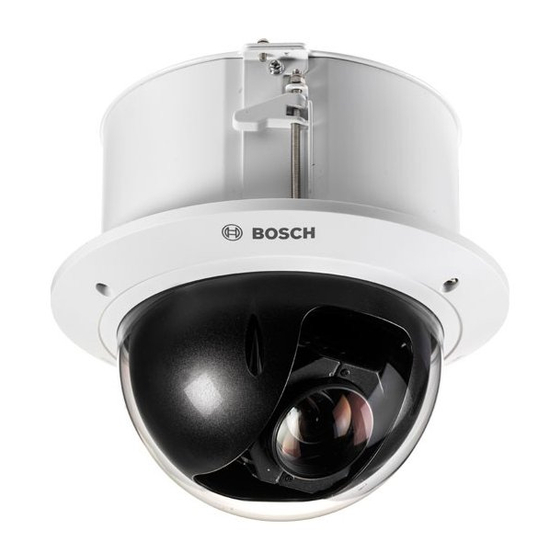

Bosch AUTODOME IP starlight 5000i Installationshandbuch
  1. Anleitungen
  2. Marken
  3. Bosch Anleitungen
  4. Überwachungskameras
  5. AUTODOME IP starlight 5000i
  6. Installationshandbuch

Bosch AUTODOME IP starlight 5000i Installationshandbuch

Vorschau ausblenden Andere Handbücher für AUTODOME IP starlight 5000i:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

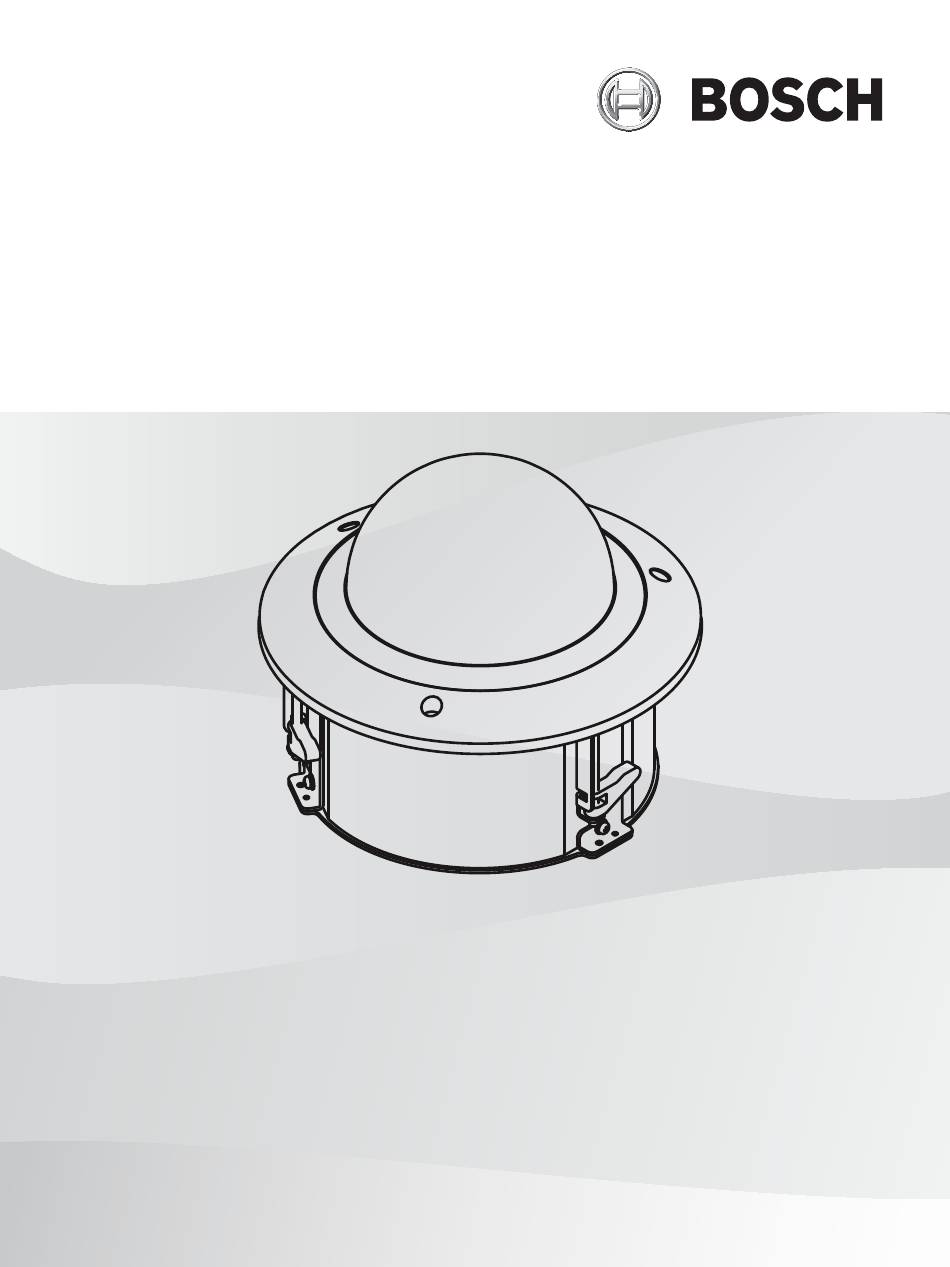

AUTODOME IP starlight 5000i
NDP‑5512‑Z30C │NDP‑5512‑Z30C‑P
de
Installationshandbuch

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Bosch AUTODOME IP starlight 5000i

Inhaltszusammenfassung für Bosch AUTODOME IP starlight 5000i

  • Seite 1 AUTODOME IP starlight 5000i NDP‑5512‑Z30C │NDP‑5512‑Z30C‑P Installationshandbuch...

  • Seite 3: Inhaltsverzeichnis

    AUTODOME IP starlight 5000i Inhaltsverzeichnis | de Inhaltsverzeichnis Sicherheit Zu diesem Handbuch Gesetzliche Informationen Sicherheitsvorkehrungen Wichtige Sicherheitshinweise Anschluss in Anwendungen Wichtige Hinweise Kundendienst und Wartung Einführung Produktbeschreibung Vorbereiten der Verkabelung Vorbereiten der Kamera MicroSD-Karte installieren (optional) Installieren einer Kamera für den Deckeneinbau in einer Zwischendecke Benötigtes Werkzeug...

  • Seite 4: Sicherheit

    Schäden, die direkt oder indirekt auf Fehler, Unvollständigkeit oder Abweichungen zwischen Handbuch und beschriebenem Produkt zurückzuführen sind. Gesetzliche Informationen Copyright Dieses Handbuch ist geistiges Eigentum von Bosch Security Systems, Inc. und ist urheberrechtlich geschützt. Alle Rechte vorbehalten. Eingetragene Marken Alle in diesem Handbuch verwendeten Hardware- und Softwareproduktnamen können eingetragene Marken sein und müssen entsprechend behandelt werden.

  • Seite 5: Wichtige Sicherheitshinweise

    Vorschriften gemäß ANSI/NFPA 70 (National Electrical Code (NEC)), dem Canadian Electrical Code, Teil I (auch als CE-Code oder CSA C22.1 bezeichnet) sowie allen örtlich geltenden Vorschriften entsprechen. Bosch Security Systems haftet nicht für Schäden oder Verluste, die auf falsche oder nicht ordnungsgemäße Installation zurückzuführen sind. Warnung! Die Version von High PoE von Bosch: Wenn die Stromversorgung der Kamera über HPoE oder ein Midspan-Device erfolgt, muss ein...

  • Seite 6: Anschluss In Anwendungen

    Kabel getrennt werden, um die Stromversorgung für alle Geräte zu unterbrechen. Videosignalverlust: Videosignalverlust ist bei digitalen Videoaufzeichnungen nicht auszuschließen. Daher übernimmt Bosch Security Systems keine Haftung für Schäden, die aus verloren gegangenen Videodaten entstehen. Um das Risiko des Datenverlusts zu minimieren, werden der Einsatz mehrerer redundanter Aufzeichnungssysteme sowie ein Verfahren zur Sicherung aller analogen und digitalen Daten empfohlen.

  • Seite 7: Wichtige Hinweise

    AUTODOME IP starlight 5000i Sicherheit | de Wichtige Hinweise Nur für den Inneneinsatz (NDP-5512-Z30C): Das Produkt darf nur im Innenbereich verwendet werden. Das Ethernet-Netzwerk sollte mit einer Netzwerkumgebung verbunden sein, die die folgenden Bedingungen erfüllt: 1.1 Die Funktion der gemäß IEC 60950-1 untersuchten ITE erfordert voraussichtlich keine Verbindung mit einem Ethernet-Netzwerk mit Verbindung zu einer externen Anlage, einschließlich Gebäudekomplexen.
  • Seite 8 | Sicherheit AUTODOME IP starlight 5000i Moving cameras Hazardous substance table according to SJ/T 11364-2014 Cr 6+ PBDE (Pb) (Hg) (Cd) (Cr 6+) (PBB) (PBDE) Housing & enclosures PCBA with connectors Cable assemblies Image sensor assembly Lens assembly PT Motor control assembly...

  • Seite 9: Kundendienst Und Wartung

    Bitte wenden Sie sich an Ihren örtlichen Händler oder an die Vertriebsniederlassung von Bosch. Verwenden Sie diesen Link: https://www.boschsecurity.com/corporate/where-to-buy/index.html Weitere Informationen Weitere Informationen erhalten Sie von Ihrem Bosch Security Systems Vertreter sowie auf unserer Website unter www.boschsecurity.com. Bosch Security Systems Installationshandbuch...

  • Seite 10: Einführung

    Versand beschädigt wurde, benachrichtigen Sie bitte umgehend den Spediteur. – Überprüfen Sie, ob alle in der Teileliste unten aufgeführten Elemente enthalten sind. Sollten einzelne Teile fehlen, wenden Sie sich bitte die zuständige Bosch Security Systems Vertretung oder den Kundendienst. –...

  • Seite 11: Produktbeschreibung

    AUTODOME IP starlight 5000i Produktbeschreibung | de Produktbeschreibung Die AUTODOME IP starlight 5000i Kamera wurde speziell für Anwendungen entwickelt und angepasst, bei denen eine Überwachung in Szenen mit wechselnden Lichtverhältnissen erforderlich ist. Sie verfügt über einen integrierten 30-fachen optischen Zoom, mit dem Personen bis zu einer maximalen Entfernung von 183 m mit minimalem Detailverlust identifiziert werden können.

  • Seite 12: Vorbereiten Der Verkabelung

    | Vorbereiten der Verkabelung AUTODOME IP starlight 5000i Vorbereiten der Verkabelung Bereiten Sie nach Bedarf die Verkabelung für 24 VAC, Poe+ (Cat5e/Cat6), Alarme und Audio vor und verlegen Sie sie. Folgen Sie für 24 VAC den Empfehlungen für maximale Kabellänge und Kabeldurchmesser.

  • Seite 13: Vorbereiten Der Kamera

    AUTODOME IP starlight 5000i Vorbereiten der Kamera | de Vorbereiten der Kamera Hinweis: Verwenden Sie T15 für Modelle zum Abhängen. Verwenden Sie T10 für Modelle für den Deckeneinbau. Lösen Sie die drei (3) Sechskantschrauben im Zierring/Kuppelgehäuse mit einem geeigneten Torx-Schraubendreher.

  • Seite 14: Microsd-Karte Installieren (Optional)

    | MicroSD-Karte installieren (optional) AUTODOME IP starlight 5000i MicroSD-Karte installieren (optional) Drücken Sie den Kamerablock, bis Sie den Kartensteckplatz sehen (Element 1 in der folgenden Abbildung). Setzen Sie die Karte in den Steckplatz ein (Element 2 in der folgenden Abbildung).

  • Seite 15: Installieren Einer Kamera Für Den Deckeneinbau In Einer Zwischendecke

    AUTODOME IP starlight 5000i Installieren einer Kamera für den Deckeneinbau in einer Zwischendecke | de Installieren einer Kamera für den Deckeneinbau in einer Zwischendecke Benötigtes Werkzeug – Geeigneter Schraubendreher (Kreuzschlitz) – Werkzeug zum Schneiden von Löchern in Trockenbaudecken oder Deckenplatten (sofern...
  • Seite 16 | Installieren einer Kamera für den Deckeneinbau in einer Zwischendecke AUTODOME IP starlight 5000i Abbildung 7.2: In Deckenplatte geschnittenes Loch Ziehen Sie die vier (4) Sicherungsschrauben der Halterung fest. Abbildung 7.3: Sicherungsschrauben festziehen Sichern Sie die Halterung mit einem Sicherungsdraht an einem höher liegenden Sicherungspunkt.

  • Seite 17: Kamera An Der Decke Befestigen

    AUTODOME IP starlight 5000i Installieren einer Kamera für den Deckeneinbau in einer Zwischendecke | de Kamera an der Decke befestigen Verbinden Sie die Kabel aus der Decke mit den Kabeln an der Kamera. Weitere Informationen hierzu finden Sie im Kapitel „Anschluss“.
  • Seite 18 | Installieren einer Kamera für den Deckeneinbau in einer Zwischendecke AUTODOME IP starlight 5000i 3× 2020-04 | 2.0 | Installationshandbuch Bosch Security Systems...

  • Seite 19: Installieren Einer Kamera Für Den Deckeneinbau In Einer Trockenbaudecke

    Installieren einer Kamera für den Deckeneinbau in einer Trockenbaudecke | AUTODOME IP starlight 5000i Installieren einer Kamera für den Deckeneinbau in einer Trockenbaudecke Benötigtes Werkzeug – Geeigneter Schraubendreher (Kreuzschlitz) – Werkzeug zum Schneiden von Löchern in Trockenbaudecken oder Deckenplatten (sofern...

  • Seite 20: Kamera An Der Decke Befestigen

    | Installieren einer Kamera für den Deckeneinbau in einer AUTODOME IP starlight 5000i Trockenbaudecke Kamera an der Decke befestigen Verbinden Sie die Kabel aus der Decke mit den Kabeln an der Kamera. Weitere Informationen hierzu finden Sie im Kapitel „Anschluss“.
  • Seite 21 Installieren einer Kamera für den Deckeneinbau in einer Trockenbaudecke | AUTODOME IP starlight 5000i 3× Ziehen Sie die Klemmen mithilfe des Kreuzschlitzschraubendrehers fest, um das Gehäuse an der Decke zu sichern. Warnung! Wenn Sie die Deckenklammern zu fest anziehen, können Sie die Klammern oder Decke beschädigen.
  • Seite 22 | Installieren einer Kamera für den Deckeneinbau in einer AUTODOME IP starlight 5000i Trockenbaudecke 3× 2020-04 | 2.0 | Installationshandbuch Bosch Security Systems...

  • Seite 23: Anschluss

    AUTODOME IP starlight 5000i Anschluss | de Anschluss Vorsicht! Einhaltung der Norm EN 50130-4-für Alarmanlagen – CCTV für Sicherheitsanwendungen Zur Erfüllung der Anforderungen der Norm EN 50130-4 für Alarmanlagen ist eine zusätzliche unterbrechungsfreie Stromversorgung (USV) erforderlich. Gemäß der auf dem Datenblatt angegebenen Leistungsstufe muss die Umschaltzeit der USV 2 bis 6 ms und die Speicherlaufzeit mehr als 5 s betragen.
  • Seite 24 | Anschluss AUTODOME IP starlight 5000i Etikett-ID Beschreibung Litzenfarbe ALARM_OUT Alarmausgang Braun ALARM_IN1 Alarmeingang 1 Weiß ALARM_IN2 Alarmeingang 2 Blau AUDIO OUT Audioausgang Grau Masse Schwarz AUDIO GND Audiomasse Grün AUDIO IN Audioeingang Violett 2020-04 | 2.0 | Installationshandbuch Bosch Security Systems...

  • Seite 25: Problembehandlung

    AUTODOME IP starlight 5000i Problembehandlung | de Problembehandlung Tabelle zur Problembehandlung Die folgende Tabelle enthält Informationen zu möglichen Problemen mit der Kamera sowie der jeweiligen Problembehebung. Hinweis: Beschreibung der Fehlercodes, die auf dem Bildschirm angezeigt werden, finden Sie im Handbuch im Abschnitt Fehlercodes. In diesem Abschnitt werden auch empfohlene Vorgehensweisen aufgeführt, um Fehlercodes zu beheben.

  • Seite 26: Außerbetriebnahme

    | Außerbetriebnahme AUTODOME IP starlight 5000i Außerbetriebnahme 2020-04 | 2.0 | Installationshandbuch Bosch Security Systems...
  • Seite 27 AUTODOME IP starlight 5000i Außerbetriebnahme | Bosch Security Systems Installationshandbuch 2020-04 | 2.0 |...
  • Seite 28 | Außerbetriebnahme AUTODOME IP starlight 5000i 2020-04 | 2.0 | Installationshandbuch Bosch Security Systems...
  • Seite 30 Bosch Security Systems B.V. Torenallee 49 5617 BA Eindhoven Netherlands www.boschsecurity.com © Bosch Security Systems B.V., 2020...
