EngyVolt RV15
3

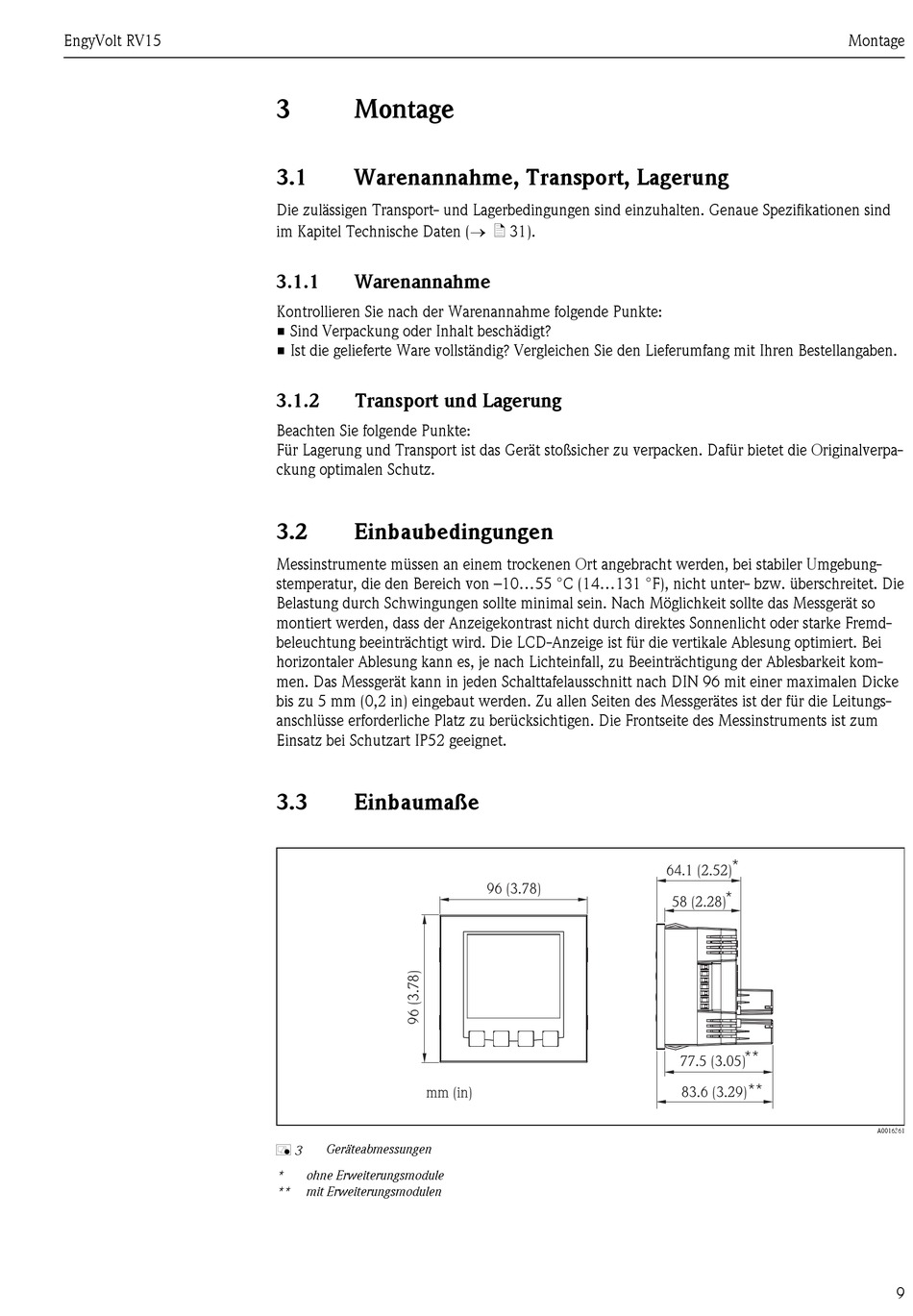

Montage

3.1

Warenannahme, Transport, Lagerung

Die zulässigen Transport- und Lagerbedingungen sind einzuhalten. Genaue Spezifikationen sind
im Kapitel Technische Daten (® ä 31).
3.1.1 Warenannahme
Kontrollieren Sie nach der Warenannahme folgende Punkte:
• Sind Verpackung oder Inhalt beschädigt?
• Ist die gelieferte Ware vollständig? Vergleichen Sie den Lieferumfang mit Ihren Bestellangaben.
3.1.2

Transport und Lagerung

Beachten Sie folgende Punkte:
Für Lagerung und Transport ist das Gerät stoßsicher zu verpacken. Dafür bietet die Originalverpa-
ckung optimalen Schutz.
3.2

Einbaubedingungen

Messinstrumente müssen an einem trockenen Ort angebracht werden, bei stabiler Umgebung-
stemperatur, die den Bereich von –10...55 °C (14...131 °F), nicht unter- bzw. überschreitet. Die
Belastung durch Schwingungen sollte minimal sein. Nach Möglichkeit sollte das Messgerät so
montiert werden, dass der Anzeigekontrast nicht durch direktes Sonnenlicht oder starke Fremd-
beleuchtung beeinträchtigt wird. Die LCD-Anzeige ist für die vertikale Ablesung optimiert. Bei
horizontaler Ablesung kann es, je nach Lichteinfall, zu Beeinträchtigung der Ablesbarkeit kom-
men. Das Messgerät kann in jeden Schalttafelausschnitt nach DIN 96 mit einer maximalen Dicke
bis zu 5 mm (0,2 in) eingebaut werden. Zu allen Seiten des Messgerätes ist der für die Leitungs-
anschlüsse erforderliche Platz zu berücksichtigen. Die Frontseite des Messinstruments ist zum
Einsatz bei Schutzart IP52 geeignet.
3.3 Einbaumaße
mm (in)
Geräteabmessungen
å 3
* ohne Erweiterungsmodule
** mit Erweiterungsmodulen
96 (3.78)
*
64.1 (2.52)
*
58 (2.28)
**
77.5 (3.05)
**
83.6 (3.29)
Montage
A0016361
9
