EngyVolt RV15
4.2.1

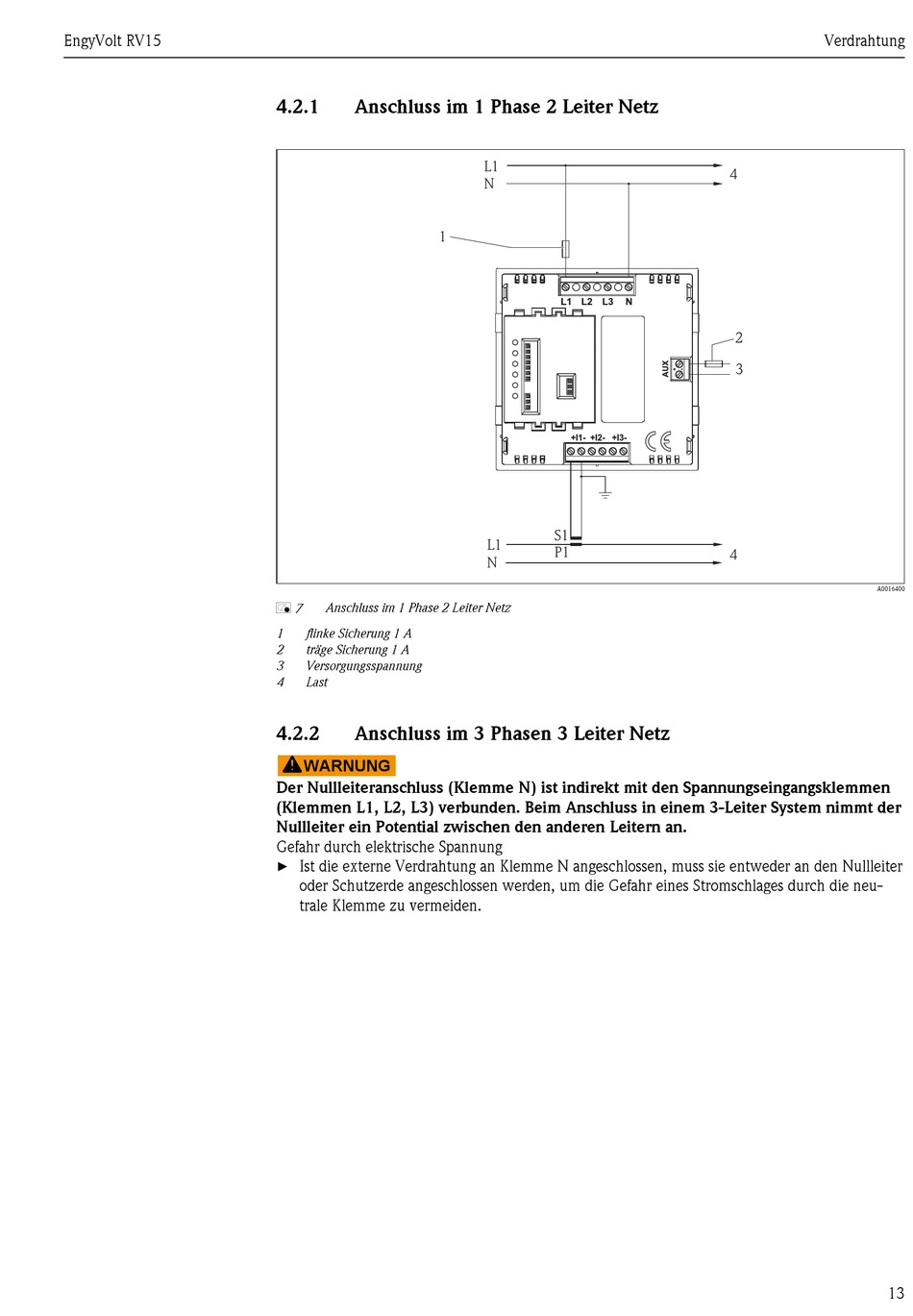

Anschluss im 1 Phase 2 Leiter Netz

1
Anschluss im 1 Phase 2 Leiter Netz
å 7
1 flinke Sicherung 1 A
2 träge Sicherung 1 A
3 Versorgungsspannung
4 Last
4.2.2

Anschluss im 3 Phasen 3 Leiter Netz

WARNUNG
Der Nullleiteranschluss (Klemme N) ist indirekt mit den Spannungseingangsklemmen
(Klemmen L1, L2, L3) verbunden. Beim Anschluss in einem 3-Leiter System nimmt der
Nullleiter ein Potential zwischen den anderen Leitern an.
Gefahr durch elektrische Spannung
Ist die externe Verdrahtung an Klemme N angeschlossen, muss sie entweder an den Nullleiter
►
oder Schutzerde angeschlossen werden, um die Gefahr eines Stromschlages durch die neu-
trale Klemme zu vermeiden.
L1
N
L1 L2 L3 N
+I1- +I2- +I3-
S1
L1
P1
N
Verdrahtung
4
2
3
4
A0016400
