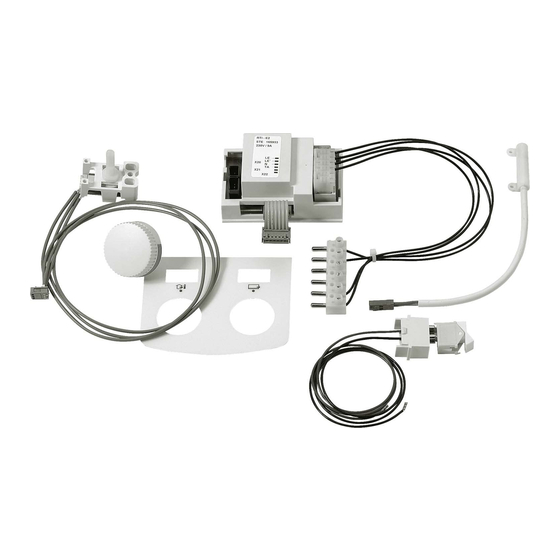

RTi 102 E, RTi 103 EP
Integrierbare Raumtemperaturregler für Wärmespeicher
WSP 1210 F bis WSP 4810 F,
WSP 3510 N und WSP 5010 N
Gebrauchs- und Montageanweisung
RTi 102 E, RTi 103 EP
Integrated Room Temperature Regulator
for Electric Storage Heaters
WSP 1210 F to WSP 4810 F,
WSP 3510 N and WSP 5010 N
Operating and Installation instructions
RTi 102 E, RTi 103 EP
Thermostat d'ambiance intégré
pour accumulateurs de chaleur
WSP 1210 F à WSP 4810 F,
WSP 3510 N et WSP 5010 N
Notice d'utilisation et de montage
RTi 102 E, RTi 103 EP
Integreerbare thermostaat voor warmteaccumulatoren
WSP 1210 F tot WSP 4810 F,
WSP 3510 N en WSP 5010 N
Gebruiks- en montagehandleiding
Deutsch
English
Français
Nederlands
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für AEG RTi 102 E
Inhaltszusammenfassung für AEG RTi 102 E
- Seite 1 RTi 102 E, RTi 103 EP Deutsch Integrierbare Raumtemperaturregler für Wärmespeicher WSP 1210 F bis WSP 4810 F, WSP 3510 N und WSP 5010 N Gebrauchs- und Montageanweisung RTi 102 E, RTi 103 EP English Integrated Room Temperature Regulator for Electric Storage Heaters...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Gebrauchsanweisung Für den Benutzer 1.1 Arbeitsweise ____________________________________________________________________ 3 2. Montageanweisung Für den Installateur 2.1 Technische Daten ________________________________________________________________ 4 2.2 Verpackungseinheit ______________________________________________________________ 4 2.3 Montage ______________________________________________________________________ 4 2.4 Funktionsprüfung _______________________________________________________________ 6 2.5 Übergabe ______________________________________________________________________ 6 3. Kundendienst und Garantie __________________________________________________________ 9 3.1 Entsorgung von Verpackung und Altgerät ___________________________________________ 10... -
Seite 3: Gebrauchsanweisung
Für den Benutzer 1. Gebrauchsanweisung RTi 102 E Bei dem Raumtemperaturregler RTi 102 E handelt es sich um einen elektronischen 2-Punktregler; d. h., die Gebläse des Wärmespeichers werden eingeschaltet, mit konstanter Drehzahl betrieben und wieder abgeschaltet. RTi 103 EP Bei dem Raumtemperaturregler RTi 103 EP handelt es sich um einen elektronischen Proportio- nalregler;... -
Seite 4: Für Den Installateur
Alle elektrischen Anschluss- und Installationsarbeiten sind nach den VDE-Bestimmungen 0100, den Vorschriften des zuständigen EVU sowie den entsprechenden nationalen und regionalen Vorschrif- ten auszuführen. 2.1 Technische Daten Modell RTi 102 E RTi 103 EP Nennspannung 1/N/PE ~ 50 Hz 230 V 1/N/PE ~ 50 Hz 230 V... - Seite 5 Für den Installateur • 6-polige Steckverbinder des Entladereglers (A2 siehe Schaltplan) hinter dem Winkelblech entlang nach oben führen, von oben in die Steckplätze TA" bis N" der Anschlussklemme X2 stecken und " " verschrauben (Kabelbaum in die vorhandenen Kabelhalter eindrücken). •...
-
Seite 6: Funktionsprüfung
Für den Installateur 2.4 Funktionsprüfung EIN/AUS-Schalter in Stellung Entladung bringen. Temperatur-Wählknopf drehen, bis Gebläse vom Wärmespeicherteil einschaltet. Schaltet das Gebläse nicht ein, so sind die Betriebs- und Störanzeigen am Auf- und Entladeregler zu beachten. 2.4.1 Betriebs- und Störanzeige am Aufladeregler ⇒... -
Seite 7: Sonderzubehör
Für den Installateur Stromlaufplan WSP 1210 - 4810 F mit RTi 102 E Stromlaufplan WSP 3510 und 5010 N mit RTi 102 E Sonderzubehör Elektronischer Aufladeregler Kerntemperaturfühler - Aufladung nicht im Lieferumfang, bei Einbau das jeweilige Zubehör ankreuzen E1 - E6: Heizkörper (Speicher) - Seite 8 Für den Installateur Stromlaufplan WSP 1210 - 4810 F mit RTi 103 EP Stromlaufplan WSP 3510 und 5010 N mit RTi 103 EP Sonderzubehör Elektronischer Aufladeregler Kerntemperaturfühler - Aufladung nicht im Lieferumfang, bei Einbau das jeweilige Zubehör ankreuzen E1 - E6: Heizkörper (Speicher) Integr.
-
Seite 9: Kundendienst Und Garantie
Garantieanspruch besteht. Im Garantiefall entscheidet allein AEG Haustechnik, auf welche Art der Fehler behoben werden soll. Es steht AEG Haustechnik frei, eine Reparatur des Gerätes ausführen zu lassen oder selbst auszuführen. Etwaige ausgewechselte Teile werden Eigentum von AEG Haustechnik. -
Seite 10: Umwelt Und Recycling
Bei Störungen eines im Ausland eingesetzten Gerätes, ist dieses gegebenenfalls auf Gefahr und Kosten des Kunden an den Kundendienst in Deutschland zu senden. Die Rücksendung durch AEG Haustechnik erfolgt ebenfalls auf Gefahr und Kosten des Kunden. Etwaige gesetzliche Ansprüche des Kunden gegen AEG Haustechnik oder Dritte bleiben auch in diesem Fall unberührt. - Seite 11 Table of Contents 1. Operating instructions For the user 1.1 Functional principle _____________________________________________________________ 12 2. Installation instructions For the fitter 2.1 Technical data _________________________________________________________________ 13 2.2 Packing unit ___________________________________________________________________ 13 2.3 Installation ____________________________________________________________________ 13 2.4 Function test __________________________________________________________________ 15 2.5 Transfer ______________________________________________________________________ 15 3.
-
Seite 12: For The Fitter
For the Fitter 1. Operating Instructions RTi 102 E The room temperature regulator RTi 102 E is an electronic 2-position controller, i.e. the fans of the storage heater are switched on, operated at constant speed and switched off again. RTi 103 EP The room temperature regulator RTi 103 EP is an electronic proportional controller, i.e. -
Seite 13: Installation Instructions
All electrical connection and installation work must be performed in accordance with the VDE regulations 0100, the regulations of the electricity supply company responsible and the pertinent national and regional regulations. 2.1 Technical Data RTi 102 E RTi 103 EP Model 1/N/PE ~ 50 Hz 230 V... - Seite 14 For the Fitter • Feed the 6-pole connector of the discharge control unit (A2 see circuit diagram) up along the back of the angle plate into the slots "TA" to „N“ of the terminal block X2 from above and screw (press cable harness into the existing cable straps).
-
Seite 15: Function Test
For the Fitter 2.4 Function Test Move the ON/OFF switch to the discharge position Turn the temperature selector knob until the fan in the storage heater unit switches on. If the fan does not switch on, the operating and fault indicators on the charging and discharge control unit must be observed. -
Seite 16: Special Accessories
For the Fitter Circuit diagram WSP 1210 - 4810 F with RTi 102 E Circuit diagram WSP 3510 and 5010 N with RTi 102 E Special accessories Electronic charging control unit Brick temperature sensor - charging not included in delivery scope, mark the respective accessory if installed... - Seite 17 For the Fitter Circuit diagram WSP 1210 - 4810 F with RTi 103 EP Circuit diagram WSP 3510 and 5010 N with RTi 103 EP Special accessories Electronic charging control unit Brick temperature sensor - charging not included in delivery scope, mark the respective accessory if installed E1 - E6: Heating element (storage heater) Integr.
-
Seite 18: Environment And Recycling
Environment and recycling Guarantee For guarantee please refer to the respective terms and conditions of supply for your country. The installation, electrical connection and first operation of this appliance should be carried out by a qualified installer. The company does not accept liability for failure of any goods supplied which are not installed in accordance with the manufacturer's instructions. - Seite 19 Sommaire 1. Notice d’utilisation A l’intention de l’utilisateur 1.1 Fonctionnement _______________________________________________________________ 20 2. Notice de montage A l’intention de l’installateur 2.1 Caractéristiques techniques _______________________________________________________ 21 2.2 Fourniture ____________________________________________________________________ 21 2.3 Montage _____________________________________________________________________ 21 2.4 Contrôle du fonctionnement ______________________________________________________ 23 2.5 Remise à l’utilisateur ____________________________________________________________ 23 3.
-
Seite 20: Notice D'utilisation
A l’intention de l’utilisateur 1. Notice d’utilisation RTi 102 E Le thermostat d’ambiance RTi 102 E est un régulateur électronique à deux positions : les ventila- teurs de l’accumulateur de chaleur sont mises en route, tournent à vitesse constante puis sont coupées. -
Seite 21: Notice De Montage
Tous les travaux de raccordement et d’installation électriques doivent être effectués conformément à la réglementation VDE 0100, aux consignes de l’opérateur énergétique et aux directives nationales et régionales. Modèle RTi 102 E RTi 103 EP Tension nominale 1/N/PE ~ 50 Hz 230 V... - Seite 22 A l’intention de l’installateur • Faire passer le connecteur 6 pôles du régulateur de décharge (A2 voir schéma des connexions) derrière la tôle. L’enficher par le haut dans les bornes « TA » à « N » du bornier X2 et le visser (enfoncer le faisceau dans le porte-câble).
-
Seite 23: Contrôle Du Fonctionnement
A l’intention de l’installateur 2.4 Contrôle de fonctionnement Amener l’interrupteur de MARCHE/ARRET en position décharge. Tourner le sélecteur de température jusqu’à ce que la soufflante de l’accumulateur de chaleur se mette en route. Si la soufflante ne se déclenche pas, suivre les indications de dysfonctionnement du régulateur de charge et de décharge. - Seite 24 A l’intention de l’installateur Schéma électrique WSP 1210 - 4810 F avec RTi 102 E Schéma électrique WSP 3510 et 5010 N avec RTi 102 E Accessoires Régulateur électronique de charge Capteur de température interne - Charge non compris dans la fourniture, mettre une croix en face de l’accessoire monté...
- Seite 25 A l’intention de l’installateur Schéma électrique WSP 1210 - 4810 F avec RTi 103 EP Schéma électrique WSP 3510 et 5010 N avec RTi 103 EP Accessoires Régulateur électronique de charge Capteur de température interne - Charge non compris dans la fourniture, mettre une croix en face de l’accessoire monté E1 - E6: Elément chauffant (accumulateur) Thermostat d’ambiance proportionnel intégré...
-
Seite 26: Environnement Et Recyclage
La garantie est à faire valoir dans le pays où l'appareil a été acheté. A cette fin, veuillez prendre contact avec la filiale AEG concernée, à défaut l'importateur agréé. Le montage, les raccordements, la maintenance ainsi que la première mise en service sont à... - Seite 27 Inhoudsopgave 1. Gebruiksaanwijzing Voor de gebruiker 1.1 Werkwijze ____________________________________________________________________ 28 2. Montagehandleiding Voor de installateur 2.1 Technische gegevens ____________________________________________________________ 29 2.2 Verpakkingseenheid _____________________________________________________________ 29 2.3 Montage _____________________________________________________________________ 29 2.4 Functiecontrole ________________________________________________________________ 31 2.5 Aflevering ____________________________________________________________________ 31 3. Milieu en recycling _______________________________________________________________ 34...
-
Seite 28: Voor De Installateur
Voor de installateur 1. Gebruiksaanwijzing RTi 102 E Bij de thermostaat RTi 102 E gaat het om een elektronische 2-punts regelaar, d.w.z. dat de ventila- toren van de warmteaccumulatoren worden ingeschakeld, met een constant toerental draaien en weer worden uitgeschakeld. -
Seite 29: Montagehandleiding
Alle elektrische aansluit- en installatiewerkzaamheden dienen te worden uitgevoerd conform de VDE-bepalingen 0100, de voorschriften van de verantwoordelijke elektriciteitsbedrijven en de betreffende nationale en regionale voorschriften. 2.1 Technische specificaties Model RTi 102 E RTi 103 EP Nominale spanning 1/N/PE ~ 50 Hz 230 V 1/N/PE ~ 50 Hz 230 V... - Seite 30 Voor de installateur • De 6-polige stekkerverbinding van de ontlaadregelaar (A2 zie schakelschema) achter de bevestigingsplaat langs naar boven geleiden, van bovenaf in de stekker „TA“ tot „N“ van de aansluitklem X2 steken en vastdraaien (kabelboom in de aanwezige kabelhouder drukken). •...
-
Seite 31: Functiecontrole
Voor de installateur 2.4 Functiecontrole Zet de AAN/UIT-schakelaar in de stand ontlading Vervolgens de temperatuurkeuzeschakelaar draaien, totdat de ventilator van de warmteaccumulator wordt ingeschakeld. Neem, wanneer de ventilator niet wordt ingeschakeld, de bedrijfs- en foutmeldingen op de op- en ontlaadregelaar in acht. 2.4.1 Bedrijfs- en storingsmeldingen op de oplaadregelaar ⇒... -
Seite 32: Speciale Accessoires
Voor de installateur Schakelschema WSP 1210 - 4810 F met RTi 102 E Schakelschema WSP 3510 en 5010 N met RTi 102 E Speciale accessoires Elektronische oplaadregelaar Kerntemperatuurvoeler - opladen worden niet meegeleverd, bij inbouw de desbetreffende accessoires E1 - E6:... - Seite 33 Voor de installateur Schakelschema WSP 1210 - 4810 F met RTi 103 EP Schakelschema WSP 3510 en 5010 N met RTi 103 EP Speciale accessoires Elektronische oplaadregelaar Kerntemperatuurvoeler - opladen worden niet meegeleverd, bij inbouw de desbetreffende accessoires E1 - E6: Verwarmingselement (accumulator) aankruisen Veiligheidstemperatuurbegrenzer...
-
Seite 34: Milieu En Recycling
Aanspraak op garantie bestaat uitsluitend in het land waar het materiaal gekocht is. U dient zich te wenden tot de vestiging van AEG of de importeur hiervan in het betreffende land. De montage, de elektrische installatie, het onderhoud en de eerste inbedrijfname mag uitsluitend worden uitgevoerd door een gekwalificeerd persoon. - Seite 35 Notizen · Notes · Notes · Notices...
-
Seite 36: Adressen Und Kontakte
