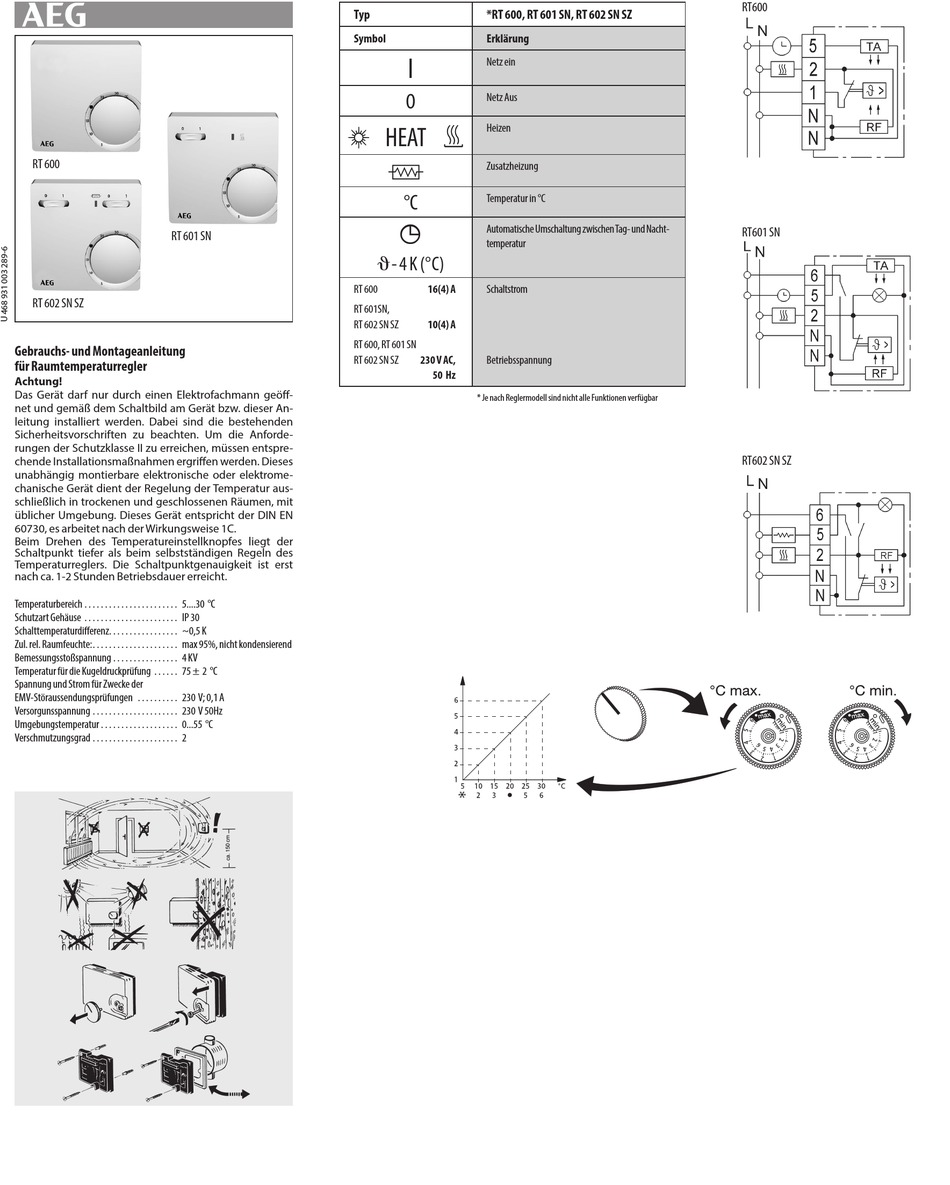

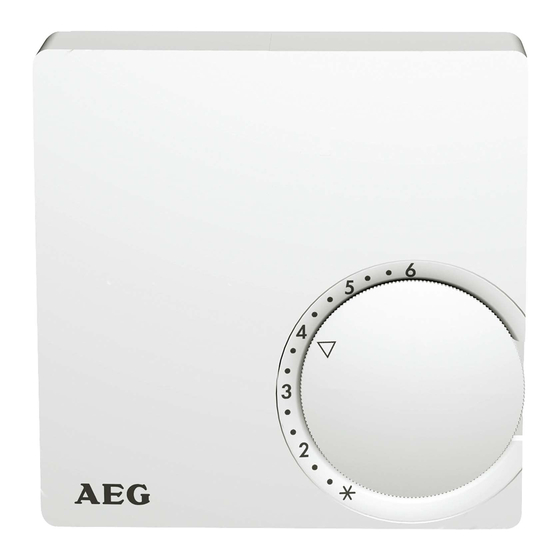

RT 600
RT 601 SN
RT 602 SN SZ
Gebrauchs- und Montageanleitung
für Raumtemperaturregler
Achtung!
Das Gerät darf nur durch einen Elektrofachmann geöff-
net und gemäß dem Schaltbild am Gerät bzw. dieser An-
leitung installiert werden. Dabei sind die bestehenden
Sicherheitsvorschriften zu beachten. Um die Anforde-
rungen der Schutzklasse II zu erreichen, müssen entspre-
chende Installationsmaßnahmen ergriffen werden. Dieses
unabhängig montierbare elektronische oder elektrome-
chanische Gerät dient der Regelung der Temperatur aus-
schließlich in trockenen und geschlossenen Räumen, mit
üblicher Umgebung. Dieses Gerät entspricht der DIN EN
60730, es arbeitet nach der Wirkungsweise 1C.
Beim Drehen des Temperatureinstellknopfes liegt der
Schaltpunkt tiefer als beim selbstständigen Regeln des
Temperaturreglers. Die Schaltpunktgenauigkeit ist erst
nach ca. 1-2 Stunden Betriebsdauer erreicht.
Temperaturbereich . . . . . . . . . . . . . . . . . . . . . . . 5 . . . . 3 0 °C
Schutzart Gehäuse . . . . . . . . . . . . . . . . . . . . . . . IP 30
Schalttemperaturdifferenz . . . . . . . . . . . . . . . . . ~0,5 K
Zul . rel . Raumfeuchte: . . . . . . . . . . . . . . . . . . . . . max 95%, nicht kondensierend
Bemessungsstoßspannung . . . . . . . . . . . . . . . . 4 KV
Temperatur für die Kugeldruckprüfung . . . . . . 75 ± 2 °C
Spannung und Strom für Zwecke der
EMV-Störaussendungsprüfungen . . . . . . . . . . 230 V; 0,1 A
Versorgunsspannung . . . . . . . . . . . . . . . . . . . . . 230 V 50Hz
Umgebungstemperatur . . . . . . . . . . . . . . . . . . . 0 . . . 5 5 °C
Verschmutzungsgrad . . . . . . . . . . . . . . . . . . . . . 2
Typ
*RT 600, RT 601 SN, RT 602 SN SZ
Symbol
Erklärung
I
Netz ein
O
Netz Aus
HEAT
Heizen
Ü
Zusatzheizung
°C
Temperatur in °C
>
Automatische Umschaltung zwischen Tag- und Nacht-
temperatur
q- 4 K (°C)
RT 600
16(4) A
Schaltstrom
RT 601SN,
RT 602 SN SZ
10(4) A
RT 600, RT 601 SN
RT 602 SN SZ
230 V AC,
Betriebsspannung
50 Hz
* Je nach Reglermodell sind nicht alle Funktionen verfügbar
RT600
RT601 SN
RT602 SN SZ
