Levelflex FMP56, FMP57
Endress+Hauser

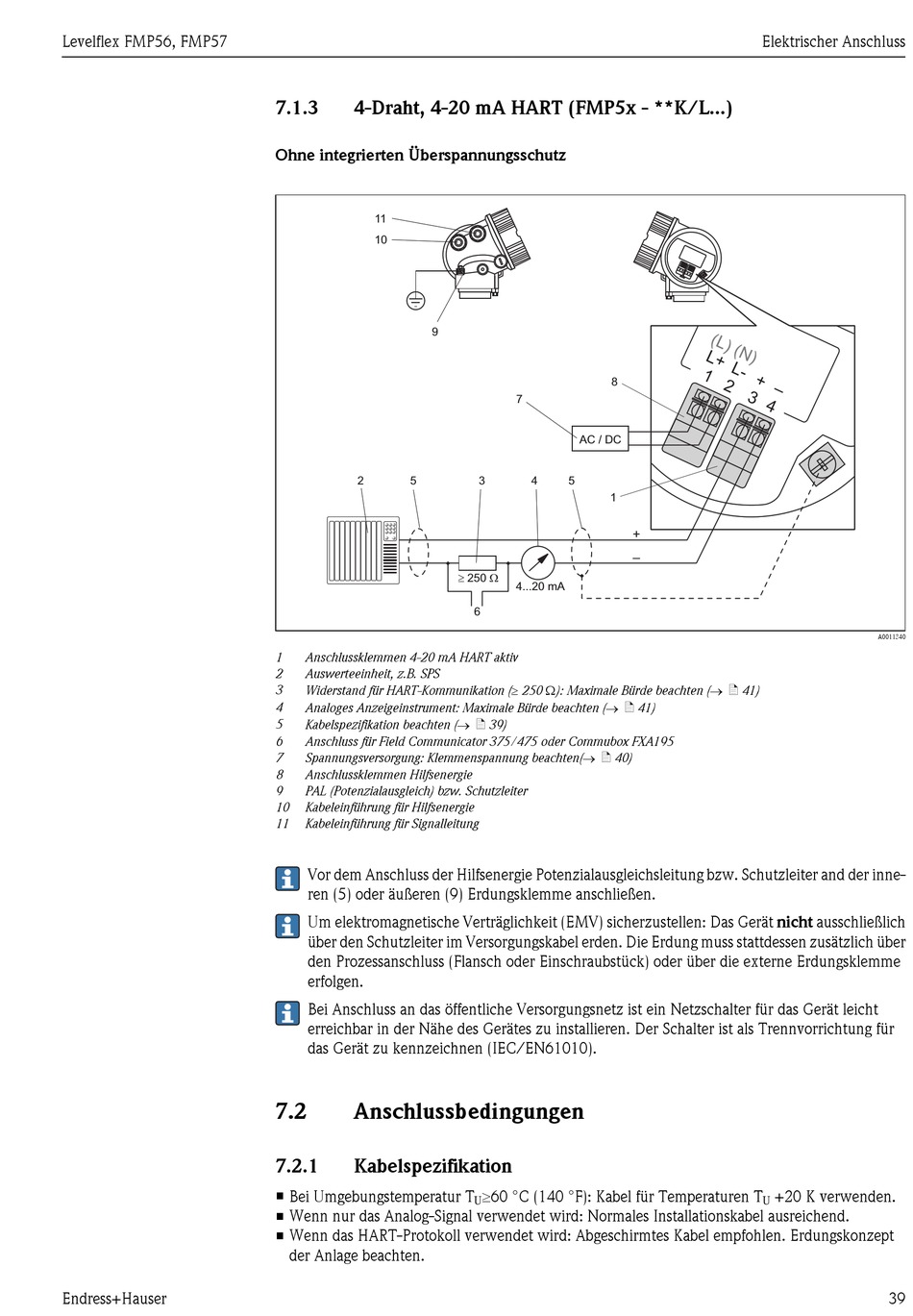

7.1.3 4-Draht, 4-20 mA HART (FMP5x - **K/L...)
Ohne integrierten Überspannungsschutz
11
10
9
2 5
1 Anschlussklemmen 4-20 mA HART aktiv
2 Auswerteeinheit, z.B. SPS
Widerstand für HART-Kommunikation (³ 250 W): Maximale Bürde beachten (® ä 41)
3
4
Analoges Anzeigeinstrument: Maximale Bürde beachten (® ä 41)
5 Kabelspezifikation beachten (® ä 39)
6 Anschluss für Field Communicator 375/475 oder Commubox FXA195
7 Spannungsversorgung: Klemmenspannung beachten(® ä 40)
8 Anschlussklemmen Hilfsenergie
9 PAL (Potenzialausgleich) bzw. Schutzleiter
10 Kabeleinführung für Hilfsenergie
11 Kabeleinführung für Signalleitung
Vor dem Anschluss der Hilfsenergie Potenzialausgleichsleitung bzw. Schutzleiter and der inne-
ren (5) oder äußeren (9) Erdungsklemme anschließen.
Um elektromagnetische Verträglichkeit (EMV) sicherzustellen: Das Gerät nicht ausschließlich
über den Schutzleiter im Versorgungskabel erden. Die Erdung muss stattdessen zusätzlich über
den Prozessanschluss (Flansch oder Einschraubstück) oder über die externe Erdungsklemme
erfolgen.
Bei Anschluss an das öffentliche Versorgungsnetz ist ein Netzschalter für das Gerät leicht
erreichbar in der Nähe des Gerätes zu installieren. Der Schalter ist als Trennvorrichtung für
das Gerät zu kennzeichnen (IEC/EN61010).
7.2

Anschlussbedingungen

7.2.1

Kabelspezifikation

• Bei Umgebungstemperatur T
• Wenn nur das Analog-Signal verwendet wird: Normales Installationskabel ausreichend.
• Wenn das HART-Protokoll verwendet wird: Abgeschirmtes Kabel empfohlen. Erdungskonzept
der Anlage beachten.
8
7
AC / DC
3 4 5
1
³ 250 W
4...20 mA
6
³60 °C (140 °F): Kabel für Temperaturen T
U
Elektrischer Anschluss
+
–
+20 K verwenden.
U
A0011340
39
