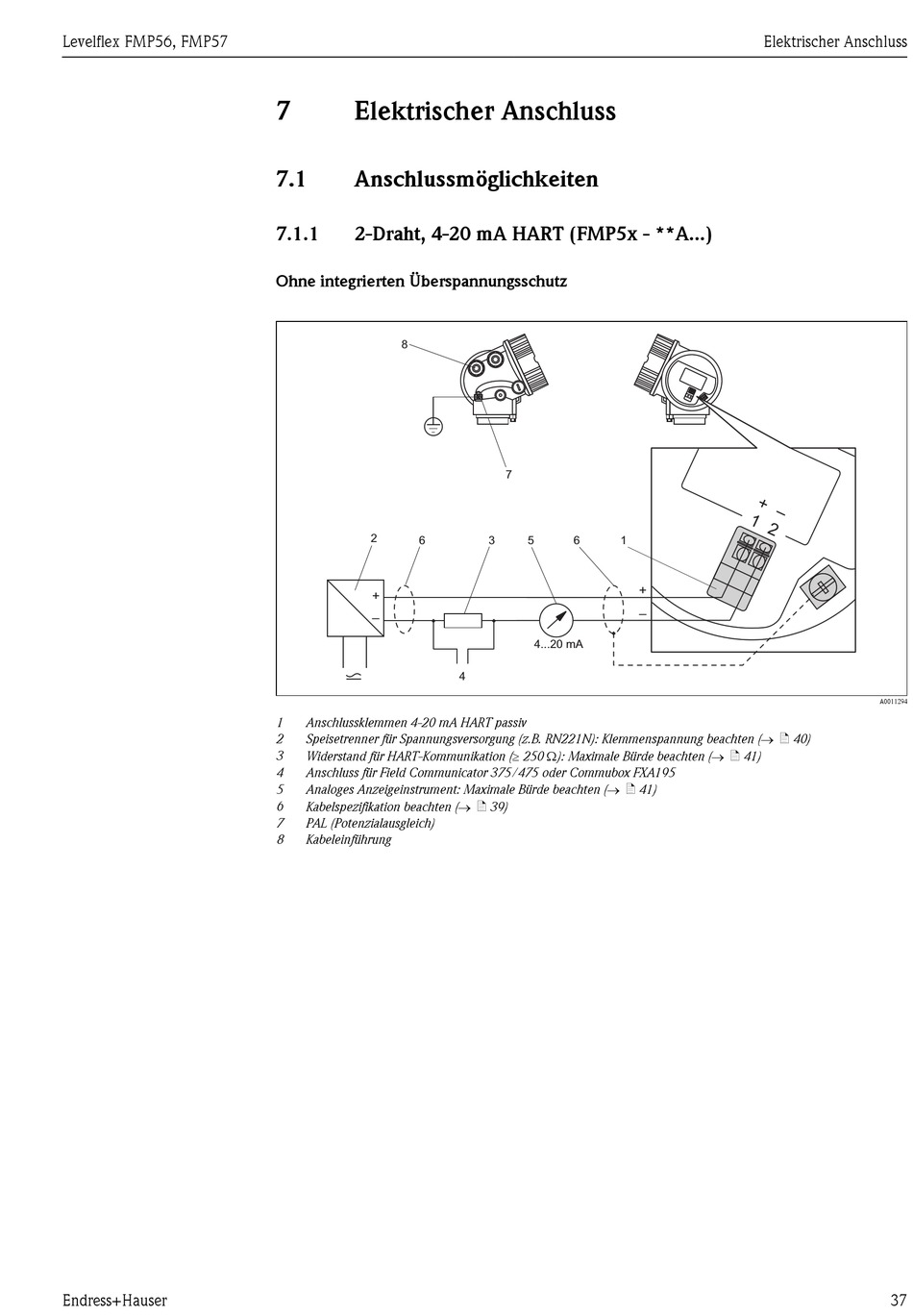

Elektrischer Anschluss
7.1
Anschlussmöglichkeiten
7.1.1
2-Draht, 4-20 mA HART (FMP5x - **A...)
Ohne integrierten Überspannungsschutz
8
2
6
+
–
1
Anschlussklemmen 4-20 mA HART passiv
2
Speisetrenner für Spannungsversorgung (z.B. RN221N): Klemmenspannung beachten (® ä 40)
Widerstand für HART-Kommunikation (³ 250 W): Maximale Bürde beachten (® ä 41)
3
4
Anschluss für Field Communicator 375/475 oder Commubox FXA195
5
Analoges Anzeigeinstrument: Maximale Bürde beachten (® ä 41)
6
Kabelspezifikation beachten (® ä 39)
7
PAL (Potenzialausgleich)
8
Kabeleinführung
