TMR31, TMR35

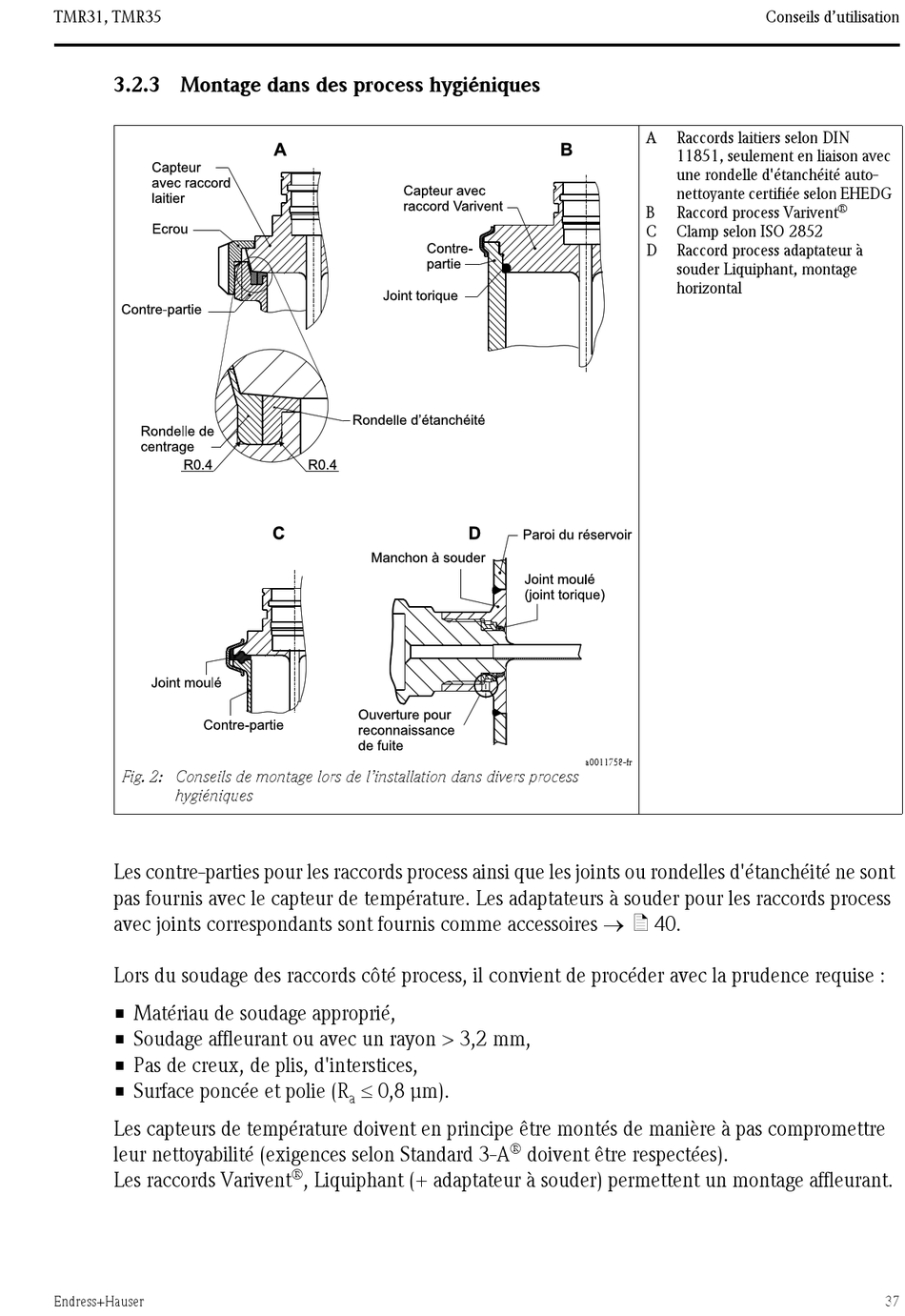

3.2.3 Montage dans des process hygiéniques
Fig. 2: Conseils de montage lors de l'installation dans divers process
hygiéniques
Les contre-parties pour les raccords process ainsi que les joints ou rondelles d'étanchéité ne sont
pas fournis avec le capteur de température. Les adaptateurs à souder pour les raccords process
avec joints correspondants sont fournis comme accessoires  ä 40.
Lors du soudage des raccords côté process, il convient de procéder avec la prudence requise :
• Matériau de soudage approprié,
• Soudage affleurant ou avec un rayon > 3,2 mm,
• Pas de creux, de plis, d'interstices,
• Surface poncée et polie (R
Les capteurs de température doivent en principe être montés de manière à pas compromettre
leur nettoyabilité (exigences selon Standard 3-A
Les raccords Varivent
Endress+Hauser
 0,8 μm).
a
®
, Liquiphant (+ adaptateur à souder) permettent un montage affleurant.
A Raccords laitiers selon DIN
11851, seulement en liaison avec
une rondelle d'étanchéité auto-
nettoyante certifiée selon EHEDG
B Raccord process Varivent
C Clamp selon ISO 2852
D Raccord process adaptateur à
souder Liquiphant, montage
horizontal
a0011758-fr
®
doivent être respectées).
Conseils d'utilisation
®
37
