Technische Information

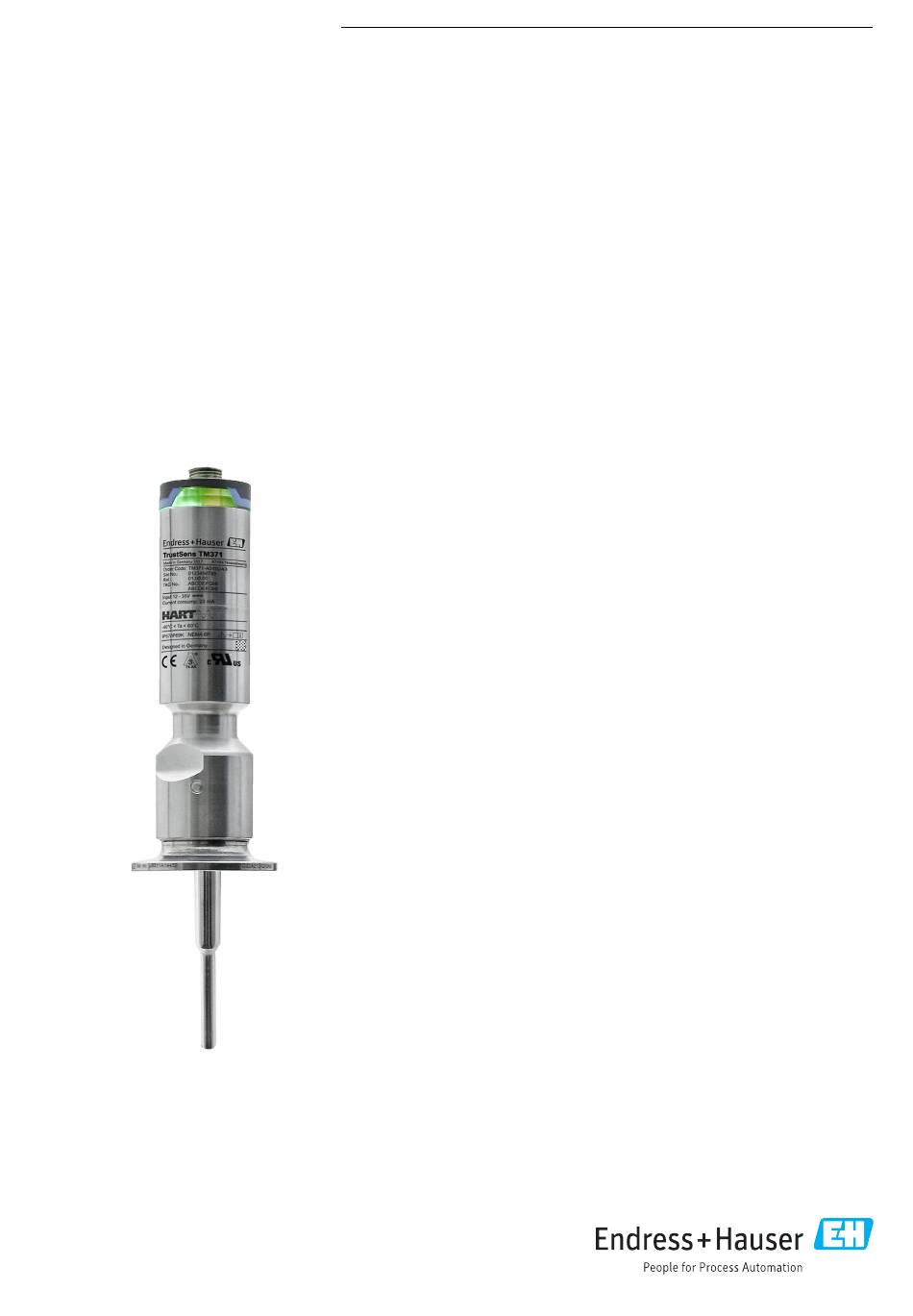

iTHERM TrustSens TM372
Kompaktthermometer in US-Ausführung für
hygienische und aseptische Anwendungen
HART-Kommunikation
Herausragende Sensortechnologie mit Selbstkali-
brierfunktion
100 % Konformität – 0 % Aufwand
Anwendungsbereiche
• Speziell entwickelt für den Einsatz in hygienischen und aseptischen Anwendungen
der Lebensmittel-, Getränke- und pharmazeutischen Industrie
• Messbereich: –40 ... +160 °C (–40 ... +320 °F), optional bis zu 190 °C (374 °F)
• Druckbereich bis zu 50 bar (725 psi)
• Schutzart (des Gehäuses): IP67/68 oder IP69K
• Kommunikation: Stromausgang 4...20 mA, HART-Protokoll
Vorteile auf einen Blick
• Weniger Risiken und Kosten dank vollständig automatischer, rückführbarer Selbst-
kalibrierung und Heartbeat Technology
• Automatisierte Dokumentation, Speicher für 350 Selbstkalibrierpunkte
• Ausdruckbarer Kalibrierschein – Audit-Proof
• Beseitigung von Nichtkonformitäten oder unerkannten Fehlern
• Internationale Zertifikate, Regelwerke (EC/EU), Zulassungen und Konformitätser-
klärung:
• EHEDG, ASME BPE, FDA, 3-A, EC 1935/2004, EC 2023/2006, EU 10/2011
• CE/EAC, CRN, CSA Universalausführung
• Zündschutzart, z. B. ATEX/IECEx
• Industrie 4.0: Liefert langfristige Metadaten des Prozesszustands
• Cloudbasiertes Asset-Management mit Netilion-Integration
