Füllstandradar LCR20
Montage

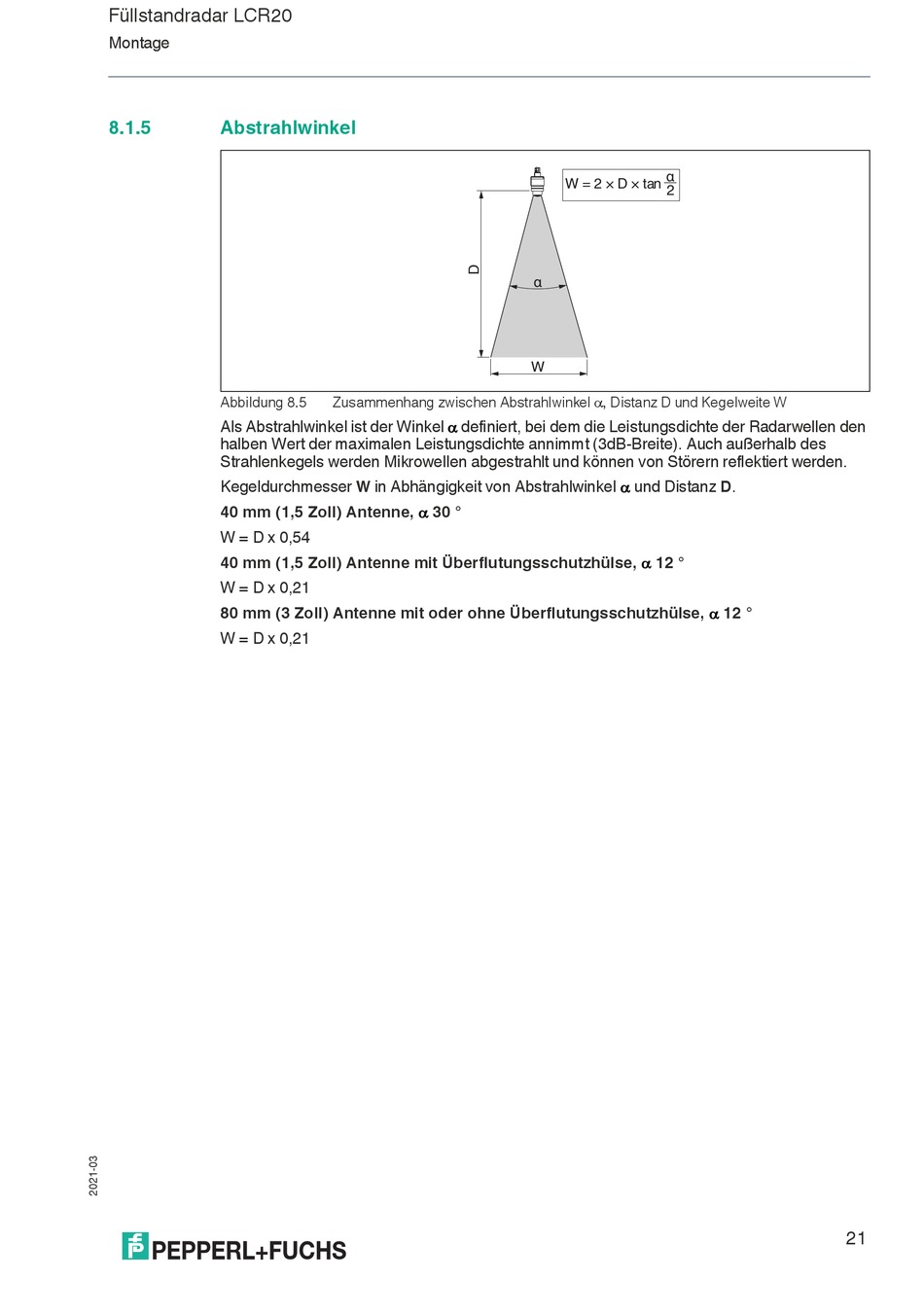

8.1.5
Abstrahlwinkel
Abbildung 8.5
Als Abstrahlwinkel ist der Winkel
halben Wert der maximalen Leistungsdichte annimmt (3dB-Breite). Auch außerhalb des
Strahlenkegels werden Mikrowellen abgestrahlt und können von Störern reflektiert werden.
Kegeldurchmesser W in Abhängigkeit von Abstrahlwinkel
40 mm (1,5 Zoll) Antenne,
W = D x 0,54
40 mm (1,5 Zoll) Antenne mit Überflutungsschutzhülse,
W = D x 0,21
80 mm (3 Zoll) Antenne mit oder ohne Überflutungsschutzhülse,
W = D x 0,21
Zusammenhang zwischen Abstrahlwinkel , Distanz D und Kegelweite W
definiert, bei dem die Leistungsdichte der Radarwellen den
30 °
_
α
W = 2 × D × tan
2
α
W
und Distanz D.
12 °
12 °
21
