Zu diesem Produkt | Automax 100 | Erweiterungsmodul TS-AC E2-M2-1X
Sensoranschluss. M12 Stecker mit
Blick von vorne auf die Pins

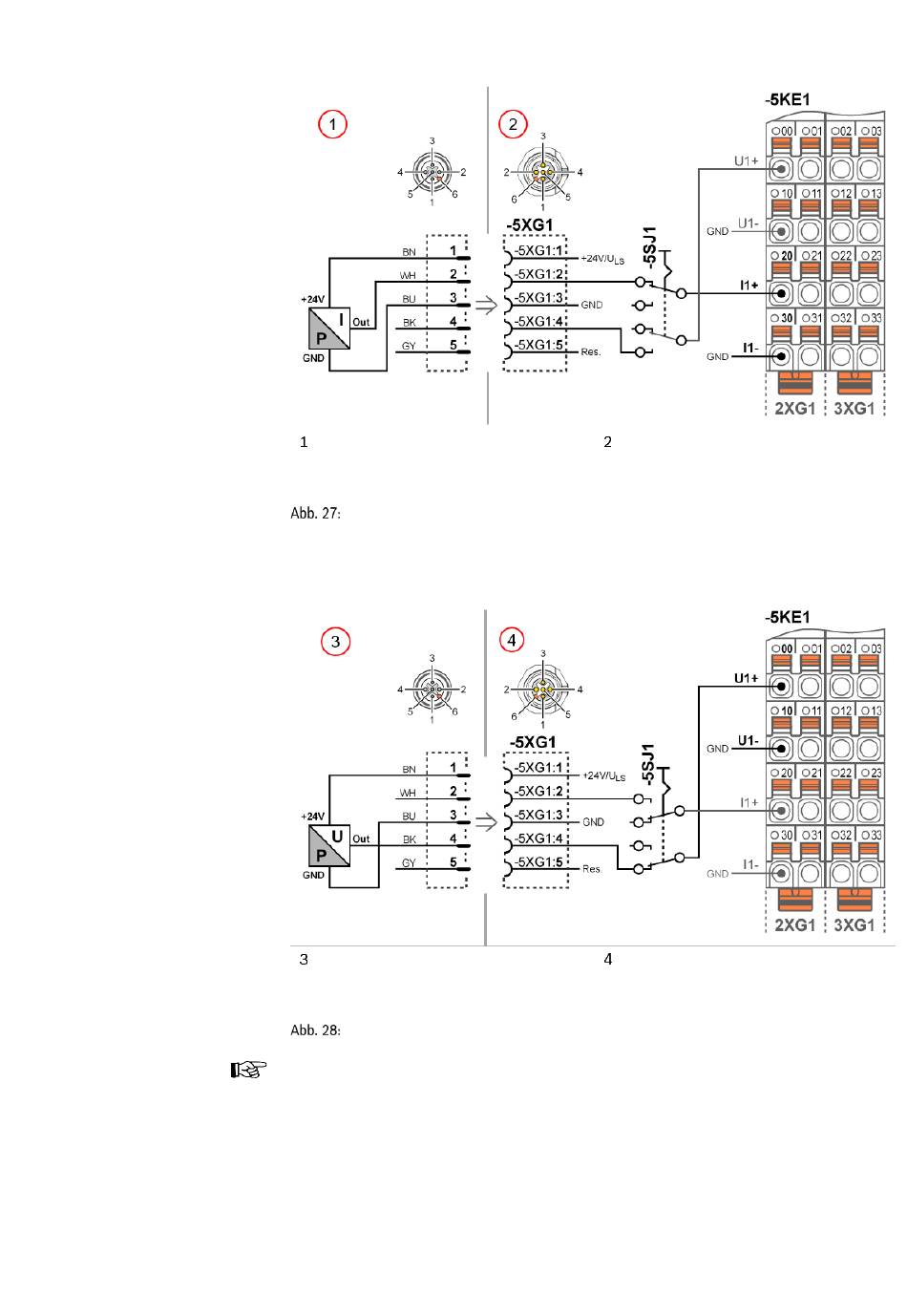

Prinzipschaltbild und Funktionsweise des Kippschalters „-5SJ1" (Strommessung)
Nachfolgende Abbildung zeigt den elektrischen Anschluss eines Drucksensors bei
Schalterstellung „Spannungsmessung (U)".
Sensoranschluss. M12 Stecker mit
Blick von vorne auf die Pins
Prinzipschaltbild und Funktionsweise des Kippschalters „-5SJ1" (Spannungsmessung)
Bosch Rexroth empfiehlt die Verwendung von M12 Anschlussleitungen welche der Norm
EN 60947-5-2 entsprechen. Somit können für die Anbindung externer Sensoren die
Aderfarben der entsprechenden Tabellenspalte zu Grunde gelegt werden.
Die Belegung der analogen Eingänge können der nachfolgenden Tabelle entnommen
werden.
Systemsteckverbinder. M12
Einbaubuchse mit Blick von vorne auf
die Buchsen
Systemsteckverbinder. M12
Einbaubuchse mit Blick von vorne auf
die Buchsen
