Zu diesem Produkt | Automax 100 | Erweiterungsmodul TS-AC E2-M2-1X

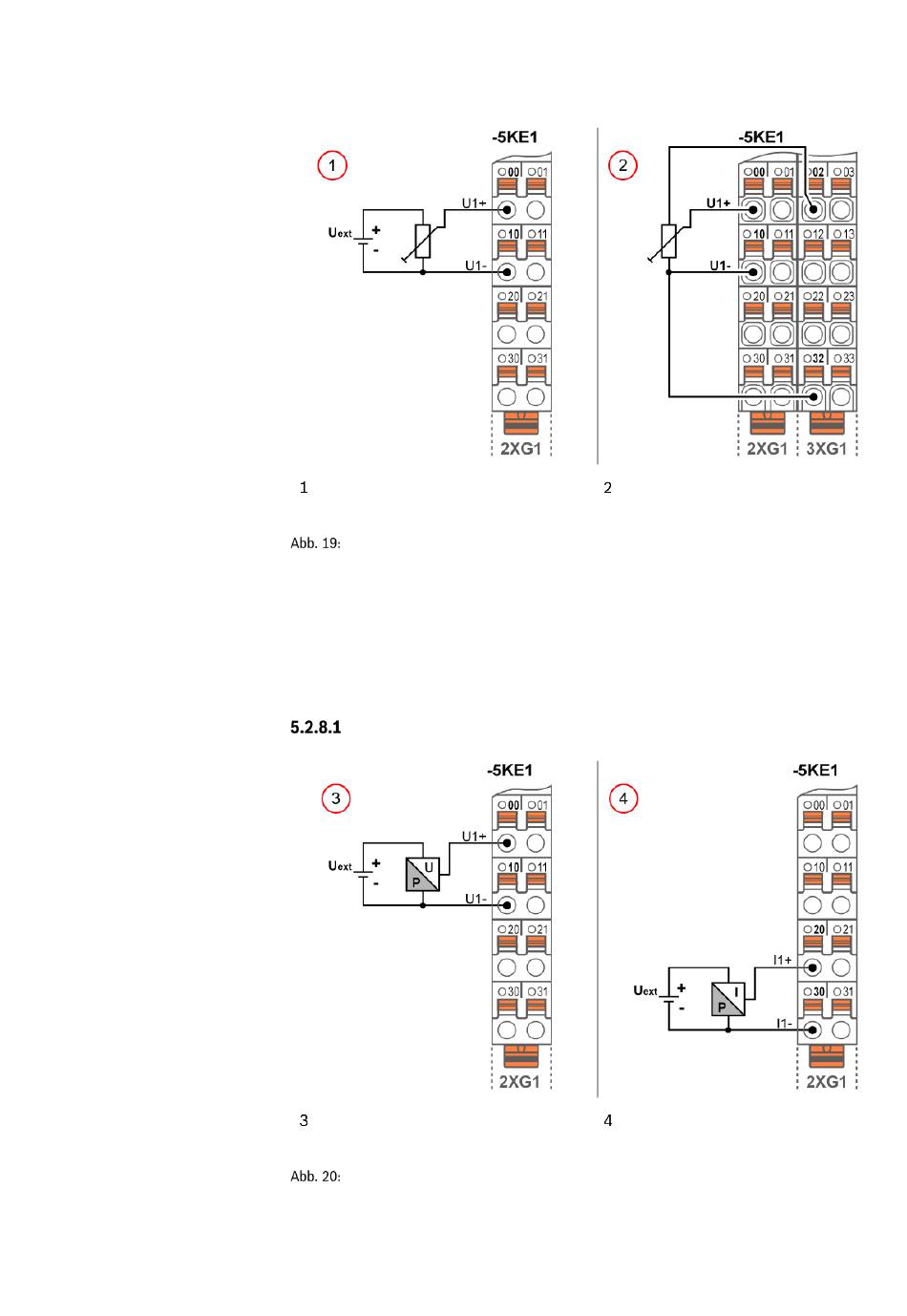

Anschluss potentiometrischer Positionssensoren

Analogeingang externe
Spannungsversorgung
Anschluss potentiometrischer Positionssensoren
 Die Werte potentiometrischer Positionssensoren können über Spannungsmessung
erfasst werden. Die Spannungsversorgung des Potentiometers erfolgt über ein externes
Netzteil mit einer maximalen Ausgangsspannung von DC 10 V (Uext = 10 V).
 Der Kanal OUT01 (Kontakt 02) wird zur Spannungsversorgung des Potentiometers
genutzt. Hierbei ist zu beachten, dass der Analogausgang (OUT01) parametriert wird

Anschluss von Drucksensoren

Differenz-Spannungseingang mit
aktivem 3-Leiter-Transmitter
Anschluss Drucksensoren mit Spannungs- oder Stromausgang
Analogeingang interne
Spannungsversorgung
Passiver Drucksensor an einem
Differenz-Stromeingang
Bosch Rexroth AG | 04.2021 | DOK-SUPPL*-TS-AC E2-M2-ITRS-DE-P
35/106
