Zu diesem Produkt | Automax 100 | Erweiterungsmodul TS-AC E2-M2-1X
Sensoranschluss. M12 Stecker mit
Blick von vorne auf die Pins
Systemsteckverbinder. M12
Einbaubuchse mit Blick von vorne auf
die Buchsen

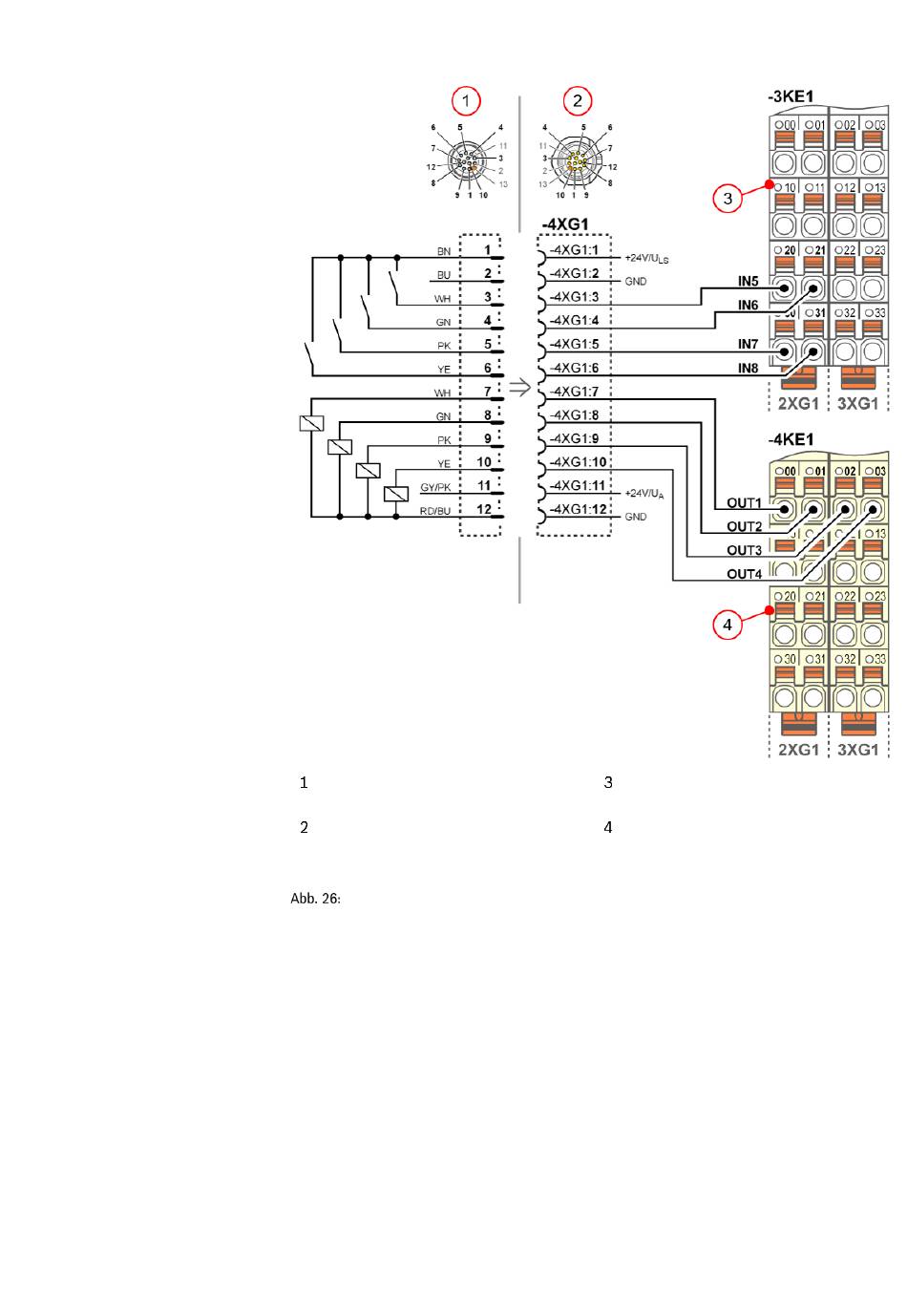

Übersichtsschaltplan zur Verdrahtung der digitalen Ein- Ausgänge der Einbaubuchse -4XG1
Bosch Rexroth AG | 04.2021 | DOK-SUPPL*-TS-AC E2-M2-ITRS-DE-P
Anschlussstecker des S20-DI/DO-8
Modul (-3KE1)
Anschlussstecker des S20-DO-16
Modul (-4KE1)
41/106
