Montage
20

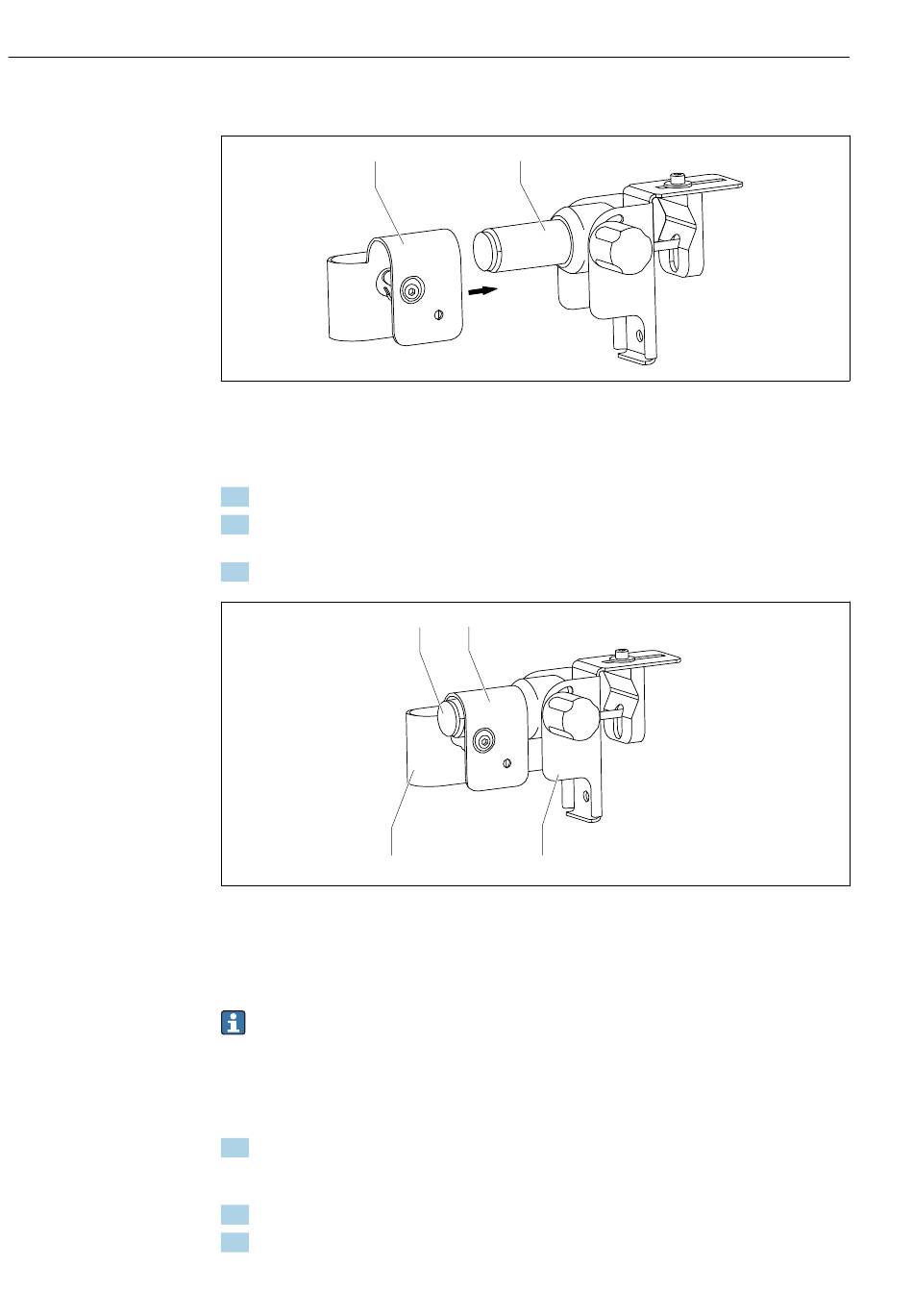

5.2.9 Kreuzklemmstück an der Pendelhalterung montieren
1
 15 Kreuzklemmstück an der Pendelhalterung montieren
1 Kreuzklemmstück
2 Pendelhalterung mit Pendeladapter
1. Klemmsteine am Kreuzklemmstück justieren →  15.
2. Das Kreuzklemmstück auf die Pendelhalterung schieben. Darauf achten, dass die
geschlossenen Seiten nach oben und zum Becken zeigen.
3. Klemmschrauben festziehen.
3
 16 Kreuzklemmstück mit Pendelhalterung
1 Pendelhalterung
2 Kreuzklemmstück, geschlossene Seite nach oben
3 Kreuzklemmstück, geschlossene Seite zum Becken
Handhabung der Pendelhalterung →  31
5.2.10

Querrohr bei Kettenhalterung der Armatur montieren

Hauptrohr für die Montage des Querrohrs vorbereiten:
1. Multifunktionsklemmring mit der trichterförmigen Seite nach unten auf das Haupt-
rohr stecken. Die Oberkante des Multifunktionsklemmrings darf maximal
1 100 mm (43,3 in) von der Grundplatte entfernt sein.
2. Multifunktionsklemmring festschrauben.
3. Die Schutzkappe auf das obere Ende des Hauptrohrs stecken.
2
1 2
4
Flexdip CYH112
A0038914
A0035831
Endress+Hauser
