Flexdip CYH112
Endress+Hauser
1
2

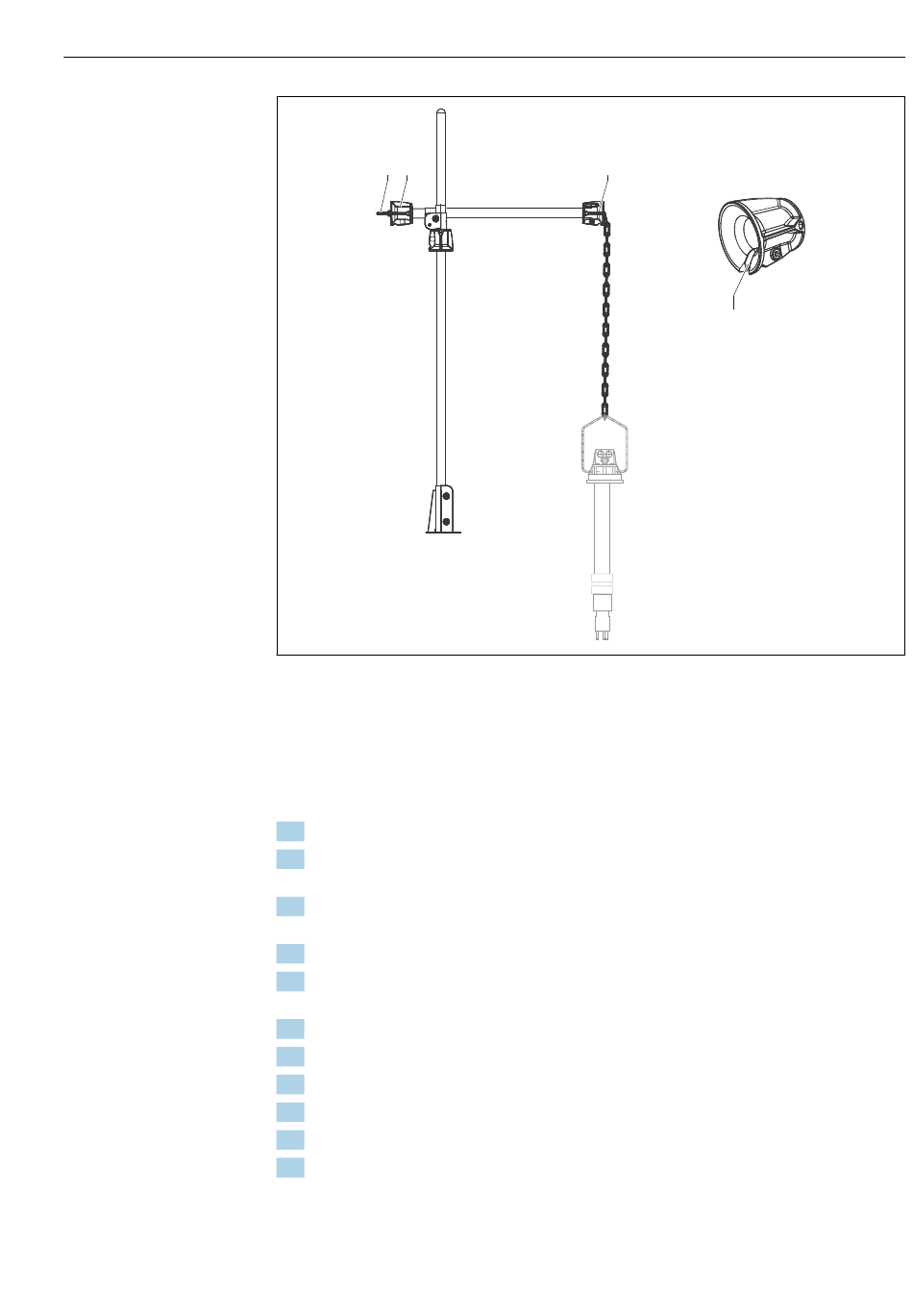

 17 Montage der Multifunktionsklemmringe am Querrohr
1 Dreieckkarabiner als Durchrutschsicherung für die Kette
2 Multifunktionsklemmring (Standseite), Schlitz nach unten
3 Multifunktionsklemmring (Beckenseite), Schlitz nach oben
4 Schlitz im Multifunktionsklemmring
Querrohr montieren:
1. Klemmsteine am Kreuzklemmstück justieren →  15.
2. Kreuzklemmstück über das Querrohr schieben. Darauf achten, dass die geschlossenen
Seiten des Kreuzklemmstücks nach oben und zum Becken zeigen.
3. Je einen Multifunktionsklemmring an die Enden des Querrohrs montieren (trichter-
förmige Seiten nach außen →  6,  15).
4. Multifunktionsklemmringe justieren.
5. Auf der Standseite den Schlitz des Multifunktionsklemmrings nach unten platzieren,
auf der Beckenseite den Schlitz nach oben hin zeigend platzieren.
6. Kette durch das Querrohr führen.
7. Kette in den Schlitz des Multifunktionsklemmringes (Standseite) hängen.
8. Kette beidseitig mit dem Dreieckkarabiner sichern.
9. Kreuzklemmstück mit dem Querrohr auf das Hauptrohr stecken.
10. Halterung ausrichten.
11. Klemmschrauben festziehen.
3
4
Montage
A0035832
