6 Bedienungsmöglichkeiten
WARNUNG
L
Abwasser
Beim Arbeiten mit Abwasser besteht Infektionsgefahr!
‣
Schutzhandschuhe, Schutzbrille und Schutzkleidung tragen.
6.1

Bedienung der Pendelhalterung

1

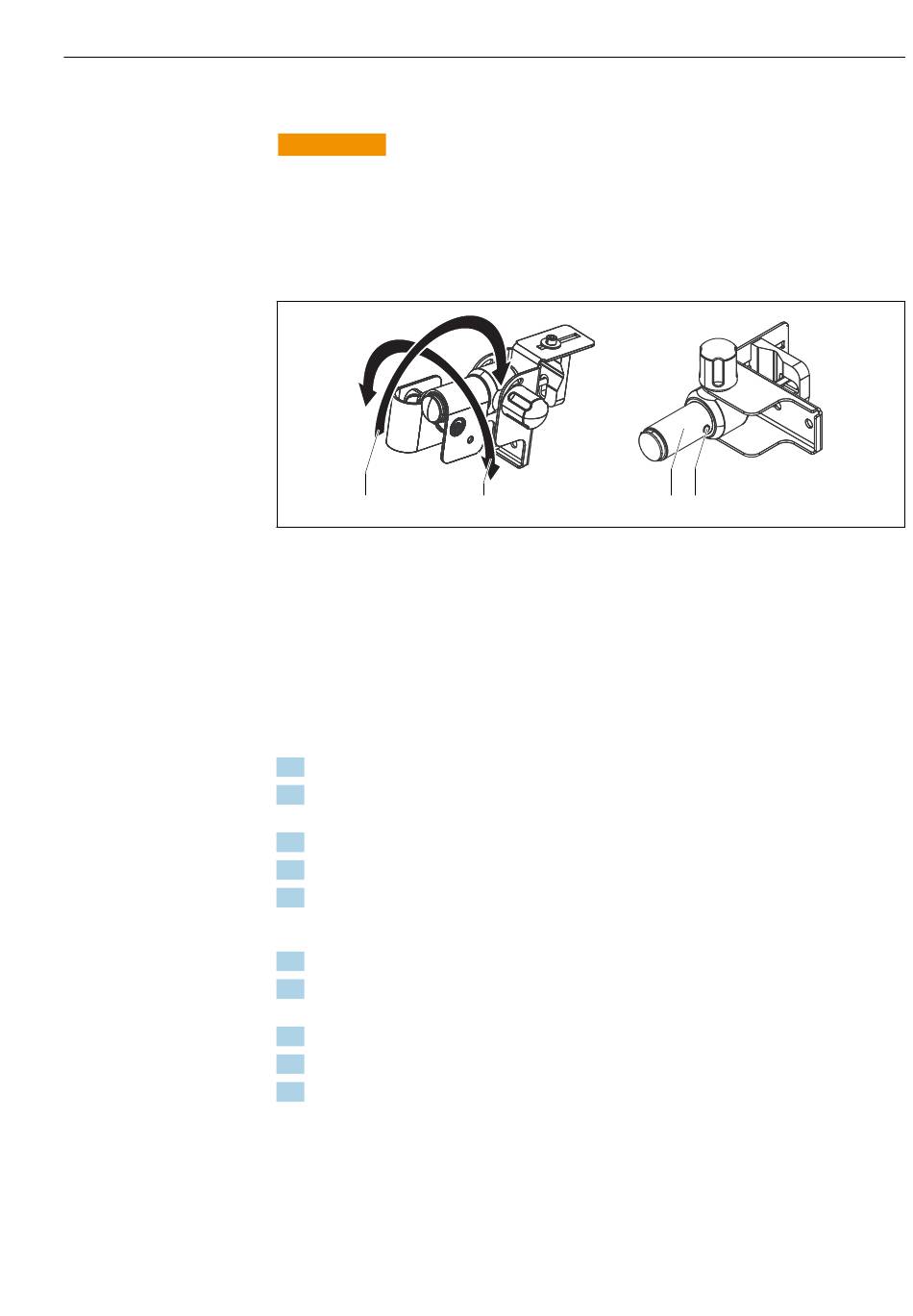

 33 Festlegung der Pendelachse
1 Pendelachse bei blockierter Drehhülse
2 Pendelachse bei nicht blockierter Drehhülse
3 Drehhülse
4 Blockierschraube für Drehhülse
An der Pendelhalterung die Pendelrichtung (Pendelachse) bestimmen:
‣
Drehhülse blockieren (Pos. 1) oder nicht blockieren (Pos. 2).
Pendelrichtung 1 festlegen:
1. Das Kreuzklemmstück von der Pendelhalterung abschrauben.
2. Blockierschraube (Pos. 4) etwas herausdrehen, bis sich die Drehhülse nicht mehr dre-
hen lässt.
3. Das Kreuzklemmstück wieder auf die Pendelhalterung stecken und festschrauben.
4. Den Feststellgriff lockern.
5. Auf den Feststellknopf drücken um den Vierkant auf der Gegenseite zu lösen.
Pendelrichtung 2 festlegen:
1. Das Kreuzklemmstück von der Pendelhalterung abschrauben.
2. Blockierschraube in den Kunststoffkörper hinein drehen, bis sich die Drehhülse leicht
drehen lässt.
3. Kreuzklemmstück wieder auf die Pendelhalterung stecken.
4. Das Kreuzklemmstück festschrauben.
5. Den Feststellgriff festziehen.
2
Bedienungsmöglichkeiten
3 4
A0011366
