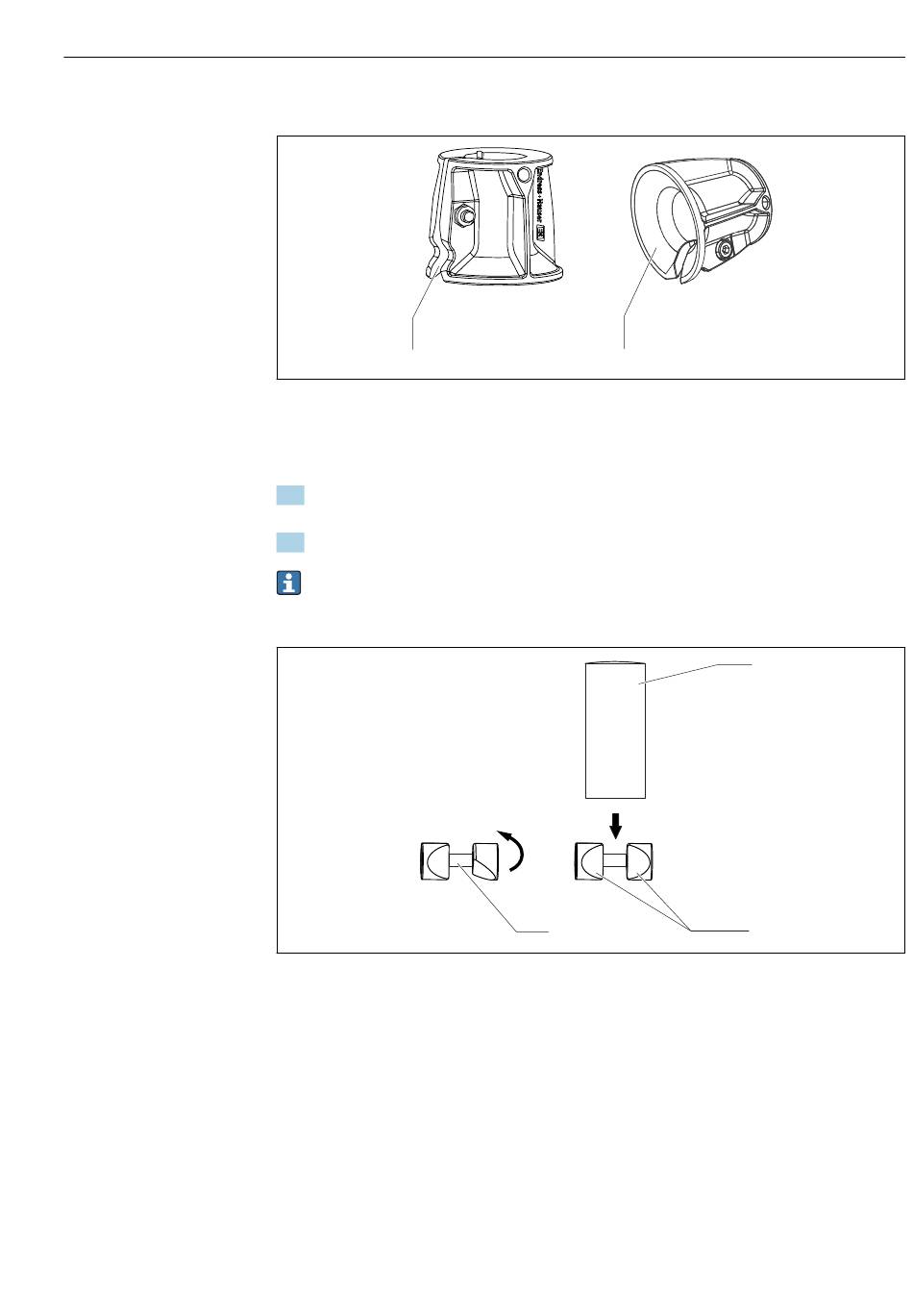

Hauptrohr montieren

1
 6 Multifunktionsklemmring
1 Schlitz im Multifunktionsklemmring
2 Multifunktionsklemmring, trichterförmige Seite
1. Den Multifunktionsklemmring mit der trichterförmigen Seite nach unten auf das
Hauptrohr stecken.
2. Den Multifunktionsklemmring festschrauben.
Die Oberkante des Multifunktionsklemmrings darf maximal 1 100 mm (43,3 in) von
der Grundplatte entfernt sein. Der Multifunktionsklemmring dient hier als Durch-
rutschsicherung.
 7 Justage der Klemmsteine
1 Rohr
2 Klemmsteine
3 Klemmschraube
2
3
Montage
A0038457
1
2
A0038382
