Installation der Pendelhalterung auf der Mauerkrone (K)

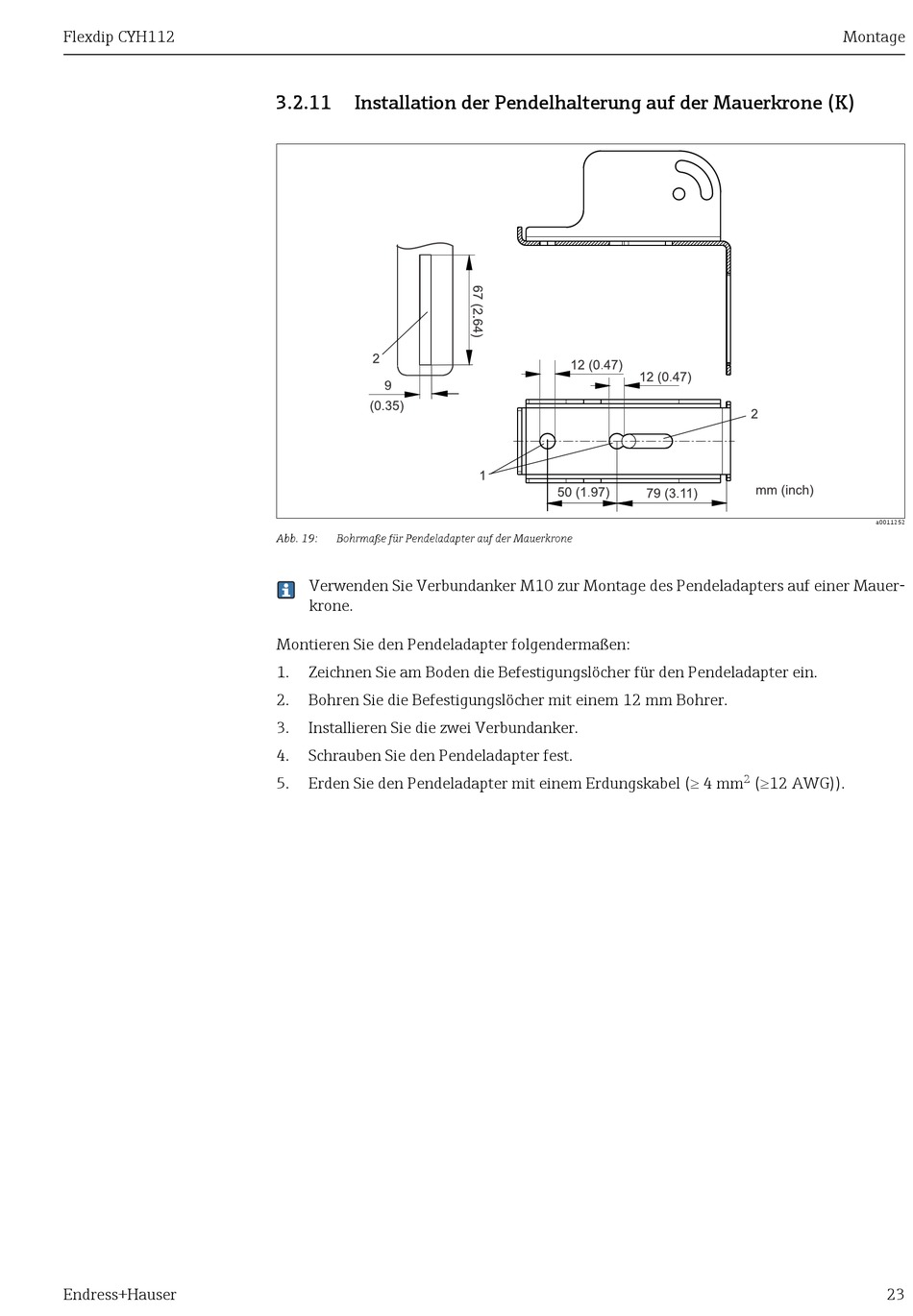

Abb. 19: Bohrmaße für Pendeladapter auf der Mauerkrone
Verwenden Sie Verbundanker M10 zur Montage des Pendeladapters auf einer Mauer-
krone.
Montieren Sie den Pendeladapter folgendermaßen:
1. Zeichnen Sie am Boden die Befestigungslöcher für den Pendeladapter ein.
2. Bohren Sie die Befestigungslöcher mit einem 12 mm Bohrer.
3. Installieren Sie die zwei Verbundanker.
4. Schrauben Sie den Pendeladapter fest.
5. Erden Sie den Pendeladapter mit einem Erdungskabel ( 4 mm
Montage
a0011252
2
(12 AWG)).
