Installation

3 Installation
3.1

Anschluss

Sie können das Handlesegerät mit folgenden Schnittstellen verbinden.
• USB
• RS-232
3.1.1

Montage/Demontage des Kabels

Montage des Kabels
1.
Nehmen Sie die Seite des Kabels mit dem RJ-50 Stecker und stecken diese unterhalb des
Handgriffs in die RJ-50 Buchse.

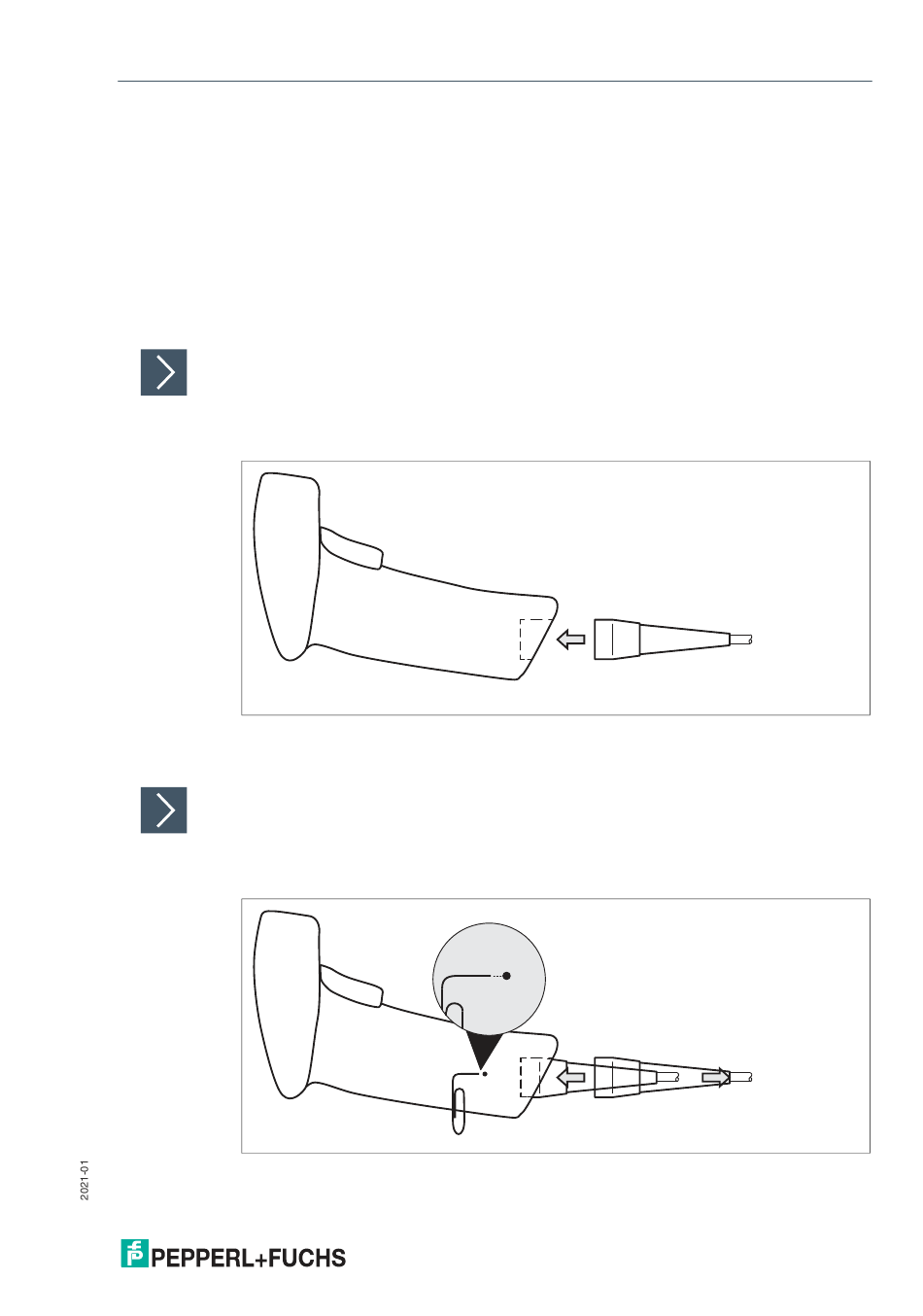

Abbildung 3.1
2.
Achten Sie darauf, dass das Kabel hörbar einrastet.
Demontage des Kabels
1.
Stecken Sie einen dünnen Gegenstand wie z. B. eine aufgebogene Büroklammer in das Loch
am unteren, seitlichen Ende des Handgriffs.
Abbildung 3.2
2.
Ziehen Sie das Kabel mit dem RJ-50 Stecker vorsichtig aus dem Handgriff.
Kabel einstecken
Kabel lösen
