3. Per sicurezza controllare se l'apparecchio di regolazione
è anche correttamente in sede sulla guida. Verificare
inoltre se lo specchio è regolato nella posizione centrale
del dispositivo di ribaltamento (Fig. 10, pos. 1)!
4
3
5
2

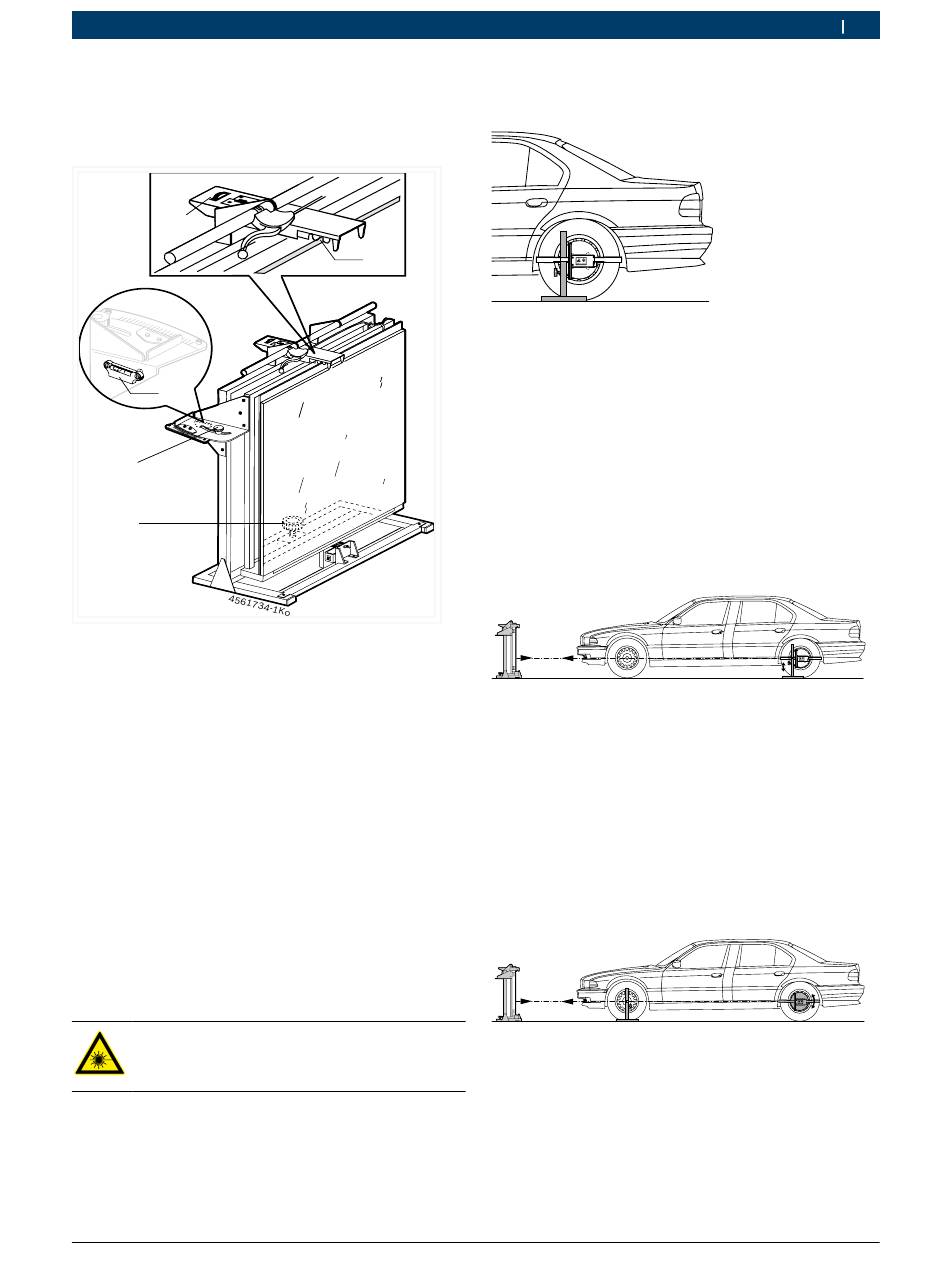

Fig. 10: Allineamento di base dello specchio
1 Posizione centrale dispositivo di ribaltamento
2 Vite zigrinata per regolazione verticale dell'apparecchio di regolazione
3 Livella
4 Vite zigrinato, per regolazione verticale dello specchio
5 Vite di bloccaggio, per regolazione orizzontale dello specchio
4. Regolare lo specchio sul valore «1» con l'aiuto del
dispositivo di regolazione verticale (Fig. 10, pos. 4).
5. Fissare il supporto di serraggio rapido KDS sulla ruota
posteriore sinistra. Innestare l'asse del laser ruota
nell'alloggiamento sul supporto di serraggio rapido
KDS. Allineare il laser ruota possibilmente in posizio-
ne orizzontale e fissarlo con la vite di bloccaggio sul
supporto di serraggio rapido KDS.
6. Premere il supporto di serraggio rapido KDS con
il laser ruota verso il basso per ottimizzare il gioco
dell'alloggiamento.
7. Inserire il laser.
Non guardare mai direttamente nella sorgente
laser!
8. Allentare la vite di bloccaggio (Fig. 10, pos. 5) e ruo-
tare lo specchio fino a quando il raggio laser ricade
sul contrassegno verticale del laser ruota. Fissare lo
specchio con le viti di bloccaggio. Lo specchio è ora
allineato in direzione orizzontale.
Robert Bosch GmbH
Montaggio (operazione unica) | ACC 100 | 59
9. Disporre il diaframma a fessura direttamente davanti
al laser ruota sul pavimento (vedere la Fig. 11).
1
Fig. 11: Posizionamento del diaframma a fessura sulla ruota
posteriore
10. Allentare la vite di fissaggio del diaframma regolabile
in altezza a tre fori e regolare il diaframma finché
il fascio laser non passa nel centro di uno dei fori
(vedere Fig. 12). Bloccare nuovamente il diaframma
con la vite di fissaggio.
i
Quando si utilizza il diaframma a tre fori, accettarsi
che il fascio laser passi attraverso lo stesso foro
mentre si regolano la ruota posteriore e la ruota
anteriore del diaframma.
Fig. 12: Regolazione del diaframma a fessura
11. Collocare adesso il diaframma a fessura all'altezza del-
la ruota anteriore sul pavimento (vedere la Fig. 13).
12. Allentare la vite di fissaggio sul supporto a sgancio ra-
pido KDS e allineare il laser ruota finché il fascio laser
non passa nel centro dello stesso foro del diaframma,
come quando si regola la ruota posteriore. Fissare
nuovamente il laser ruota con la vite di fissaggio. Ora
il fascio laser è allineato parallelamente alla superficie
di appoggio del veicolo.
Fig. 13: Allineamento del laser ruota
456180 Wn
|
1 689 979 811 2017-12-12
