Mid-Size-Heckauswurfmähwerk 32 RD
Modellnr. 02710—Seriennr. 316000001 und höher
Modellnr. 02711—Seriennr. 316000001 und höher
Modellnr. 02712—Seriennr. 316000001 und höher
Diese Anweisungen sind ausschließlich für Vertragshändler bestimmt.
Diese Anweisungen beschreiben den Anbau eines
Mähwerks (Modelle 02710, 02711 oder 02712) an
einer Zugmaschine (30069 und 31914) mittlerer
Größe durch einen Vertragshändler.
WARNUNG:
Die Durchführung von Wartungsarbeiten,
während der Motor läuft, kann zu Verletzungen
Ihrer Hände oder anderer Körperteile führen.
Ihre Kleidung kann sich in den beweglichen
Teilen verfangen und Ihnen dadurch schwere
Verletzungen zufügen.
Wenn der Motor zum Durchführen von
Wartungseinstellungen laufen muss, halten
Sie Ihre Hände, Füße sowie andere Körperteile
und Kleidungsstücke von den Mähwerken
und anderen beweglichen Teilen fern.
WARNUNG:
Auspuffgase enthalten Kohlenmonoxid, ein
geruchloses tödliches Giftgas.
Lassen Sie den Motor nie in geschlossenen
Räumen laufen.
Wichtig:
Lesen und verstehen Sie diese
Montageanleitungen, bevor Sie fortfahren.
Hinweise zu der Maschine, an der diese Teile
montiert werden, finden Sie im Ersatzteilkatalog
und in der Bedienungsanleitung.
Wichtig:
Stellen Sie sicher, dass alle Hubgeräte
funktionsfähig sind und eine sichere und
geeignete Kapazität haben. Bitten Sie immer um
Hilfe, wenn Sie sperrige oder schwere Lasten
heben.
Wichtig:
Ziehen Sie alle Befestigungen auf
die angegebenen Werte an. Die Teile, die Sie
montieren, dürfen nicht modifiziert werden, z. B.
Bohren von Löchern, Schneiden usw.
© 2017—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
Registrieren Sie Ihr Produkt unter
www.Toro.com.
Einrichtungsanweisungen
1
Vorbereiten der Maschine
Keine Teile werden benötigt
Verfahren
1.
Stellen Sie die Maschine auf einer ebenen
Fläche ab und aktivieren Sie die Feststellbremse.
2.
Stellen Sie den Motor ab, ziehen den
Zündschlüssel ab und lassen Sie den Motor
abkühlen.
3.
Heben Sie die Zugmaschine an und stützen Sie
diese ab.
4.

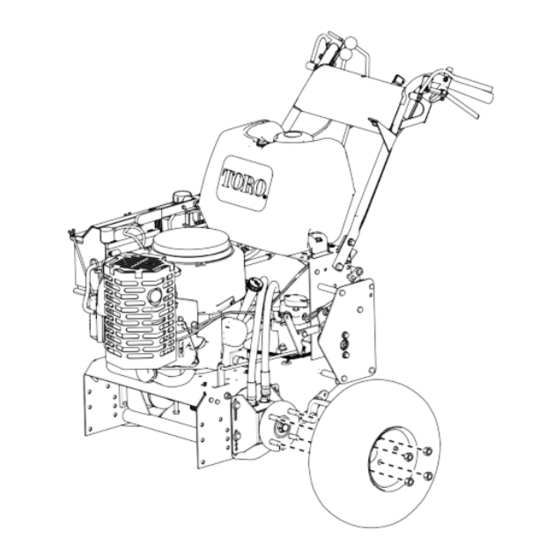

Nehmen Sie die vier Radmuttern ab, mit denen
beide Räder an der Zugmaschine befestigt sind
(Bild
1).
Originaldokuments (DE)
Alle Rechte vorbehalten
Form No. 3405-969 Rev B
*3405-969* B
