Hintere Remotehydraulik

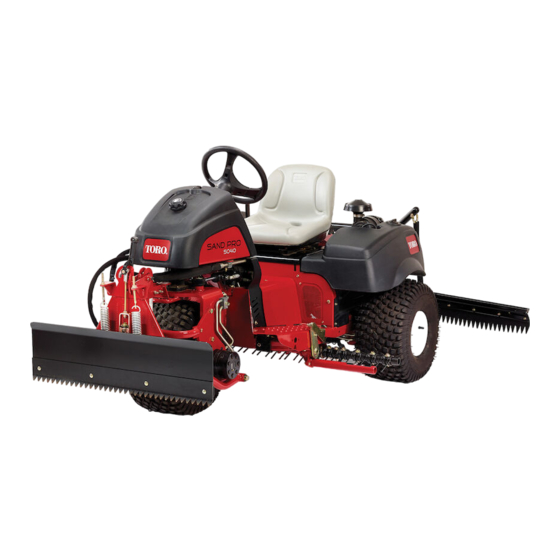

Sand/Ineld Pro 5040 und 5040 Zugmaschine
Modellnr. 08781
Hinweis: Bestimmen Sie die linke und rechte Seite der Maschine anhand der üblichen Einsatzposition.
Einzelteile
Prüfen Sie anhand der nachstehenden Tabelle, dass Sie alle im Lieferumfang enthaltenen Teile erhalten haben.
Arbeitsschritt
1
Keine Teile werden benötigt
2
Keine Teile werden benötigt
3
Keine Teile werden benötigt
Kleines 90-Grad-Anschlussstück mit
Zahnung
4
Großes 90-Grad-Anschlussstück
(mit Gewinde an beiden Enden)
Sieb
Befestigungshalterung
Schalldämpferklemme
5
Befestigungshalterung für Schlauch
Kupplungshalterung
Ventil
Ventilplatte
Schraube (1/4 x 1-3/4 Zoll)
Mutter (1/4 Zoll)
Kleines 90-Grad-Anschlussstück
6
T-Stück
Blechschraube 9/32 x 3/4 Zoll
T-Adapter
Relais
Kappe
Hydraulikleitung Nr. 1
7
Hydraulikleitung Nr. 2
Hydraulikleitung Nr. 5
© 2006—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
Beschreibung
Registrieren Sie
Ihr Produkt unter
www.Toro.com
Form No. 3357-306 Rev A
Montageanleitung
Menge
Verwendung
–
Bereiten Sie die Maschine vor.
–
Entfernen Sie den Luftlter.
Entfernen Sie den Hydraulikbehälter
–
und die Abdeckbleche.
1
Montieren Sie Anschlussstücke am
1
Hydraulikbehälter.
1
1
2
Montieren Sie die Kupplungshalte-
rung am Hinterrahmen.
1
1
1
1
2
2
1
Setzen Sie den Verteiler und die
Halterung ein.
1
2
1
1
1
1
Montieren Sie die Hydraulikleitun-
1
gen.
1
Übersetzung des Originaldokuments (DE)
Druck: USA
Alle Rechte vorbehalten

Werbung

loading

Verwandte Anleitungen für Toro Sand Pro 5040

Inhaltszusammenfassung für Toro Sand Pro 5040

  • Seite 1 Kappe Hydraulikleitung Nr. 1 Montieren Sie die Hydraulikleitun- Hydraulikleitung Nr. 2 gen. Hydraulikleitung Nr. 5 Registrieren Sie © 2006—The Toro® Company Übersetzung des Originaldokuments (DE) Ihr Produkt unter 8111 Lyndale Avenue South Druck: USA www.Toro.com Bloomington, MN 55420 Alle Rechte vorbehalten...

  • Seite 2: Vorbereiten Der Maschine

    Menge Arbeitsschritt Beschreibung Verwendung Hydraulikpumpe 45-Grad-Anschlussstück (Außengewinde) Kolben Rechteckiger Schlüssel (1/4 x 1 Zoll) Montieren Sie die Hydraulikpumpe. Stellschraube (5/16 x 3/4 Zoll) Pumpenhalterung Schraube (mit Loctite®), (5/16 x 3/4 Zoll) Großes 90-Grad-Anschlussstück (mit gezahntem Schlauchende) Hydraulikleitung Nr. 3 Montieren Sie die Hydraulikleitun- gen.
  • Seite 3 Entfernen des Hydraulikbehälters und der Abdeckbleche Keine Teile werden benötigt Verfahren Bild 1 1. Entleeren Sie den Hydraulikbehälter. Siehe 1. Luftlterglocke 3. Glockenabdeckung Bedienungsanleitung der Maschine. 2. Luftlter 2. Heben Sie das Heck der Maschine an und stützen Sie das Heck ab. Siehe 5.
  • Seite 4 G003836 G003617 Bild 4 Bild 6 1. Bundkopfschrauben 3. Linkes vorderes Gitter 1. Mittleres Abdeckblech 3. Sitz 2. Rahmen 2. Schrauben 6. Entfernen Sie die drei Schrauben, mit denen 8. Schließen Sie die Hydraulikleitungen ab, die die Abdeckung der hinteren Anbauvorrichtung zum Behälter führen.
  • Seite 5 Montieren von Anschlussstücken am Hydraulikbehälter Für diesen Arbeitsschritt erforderliche Teile: Bild 8 Kleines 90-Grad-Anschlussstück mit Zahnung 1. Großes 90-Grad- 5. Kleines 90-Grad- Großes 90-Grad-Anschlussstück (mit Gewinde Anschlussstück, im Anschlussstück, im an beiden Enden) abgebildeten Winkel abgebildeten Winkel montieren montieren Sieb 2.

  • Seite 6: Einsetzen Des Ventils

    Siehe Bild 10 für die Stelle, an der die Kupplungshalterung vorübergehend am runden Rahmenrohr angebracht werden kann. Bringen Sie sie an der Stelle an, an der sich das Rohr biegt. Einsetzen des Ventils Für diesen Arbeitsschritt erforderliche Teile: Ventil Ventilplatte Schraube (1/4 x 1-3/4 Zoll) Mutter (1/4 Zoll) Kleines 90-Grad-Anschlussstück...
  • Seite 7 Montieren der Hydraulikleitungen 1, 2 und 5 Für diesen Arbeitsschritt erforderliche Teile: Hydraulikleitung Nr. 1 G003576 Hydraulikleitung Nr. 2 Bild 11 Hydraulikleitung Nr. 5 1. T-Adapter 6. Ventilhalterung 2. Kleines 90-Grad- 7. Relais Verfahren Anschlussstück 3. Mutter 8. Schraube (1/4 x 1-3/4 Zoll) 9.
  • Seite 8 3. Befestigen Sie die Hydraulikleitung Nummer 1 an der oberen Kupplung mit Außengewinde (Bild 14). G003609 G003608 Bild 16 Bild 14 1. Hydraulikleitung Nr. 1 Untere Kupplung mit 1. T-Stück an der Seite des 4. Obere Kupplung mit Außengewinde Ventils Außengewinde 2.
  • Seite 9 8. Schmieren Sie die zwei Stellschrauben (5/16 x 3/4 Zoll) mit Blue Loctite ® ein und setzen Sie sie in den Hub ein, um ihn an der ZWA-Welle zu befestigen (Bild 19). Bild 17 1. 45-Grad-Anschlussstück 4. Außengewinde 2. Hydraulikpumpe 5.
  • Seite 10 Wenn ein Abstand besteht, ist der Hub nicht richtig installiert und muss richtig positioniert werden (Bild 21). Bild 22 G003606 1. Hydraulikleitung Nr. 1 4. Hydraulikleitung Nr. 4 2. Hydraulikleitung Nr. 2 5. Hydraulikleitung Nr. 5 Bild 21 3. Hydraulikleitung Nr. 3 1.

  • Seite 11: Montieren Der Hydraulikschläuche

    Montieren der Hydraulikschläuche Für diesen Arbeitsschritt erforderliche Teile: Großer Hydraulikschlauch Hydraulikschlauch mit Armaturen Große Schlauchklemme Kleine Schlauchklemme Bild 24 Kleiner, geformter Hydraulikschlauch 1. Kleines 90-Grad- 4. T-Stück R-Klemme Anschlussstück Schraube (5/16 x 7/8 Zoll) mit Zahnung im Hydraulikbehälter Bundmutter (5/16 Zoll) 2.
  • Seite 12 G003616 Bild 28 1. Ventil 3. Hydraulikschlauch mit G003614 Armaturen 2. T-Adapter oben am Ventil Bild 26 1. Hydraulikleitung Nr. 3 4. Hydraulikpumpe 2. Schlauchklemme 5. 90-Grad-Anschlussstück 7. Befestigen Sie den Hydraulikschlauch mit 3. Großer Hydraulikschlauch 6. Schlauchklemme den Armaturen am 45-Grad-Anschlussstück, das an der Hydraulikpumpe befestigt ist Befestigen Sie eine R-Klemme am großen (Bild 29 und Bild 30).

  • Seite 13: Montieren Des Schalters Und Des Kabelbaums

    Festziehen aller Verbindungen Keine Teile werden benötigt Verfahren G003840 Hinweis: Stellen Sie sicher, dass die Schläuche Bild 30 und Hydraulikleitungen nicht in der Nähe 1. Hydraulikleitung Nr. 3 4. Großer Hydraulikschlauch von scharfen, heißen oder sich bewegenden 2. Hydraulikschlauch mit 5.
  • Seite 14 6. Befestigen Sie den Hauptkabelbaumstecker am Hauptkabelbaum (Bild 34). 7. Befestigen Sie das Armaturenbrett an der Maschine. G003649 G003648 Bild 32 Bild 34 1. Kleiner Stecker 5. Hauptkabelbaumstecker 1. Schalter 4. Schalterstecker 2. Rechteckiger Stecker 6. Schalterstecker 2. Schraube 5. Hauptkabelbaumstecker 3.
  • Seite 15 6. Prüfen Sie mit einem Stück Karton auf undichte Stellen in der Anlage. Unter Druck austretendes Hydrauliköl kann unter die Haut dringen und Verletzungen verursachen. Einfüllen des Hydrauliköls und Prüfen auf undichte Unter Druck austretendes Hydrauliköl Stellen kann unter die Haut dringen und Verletzungen verursachen.
  • Seite 16 Bild 37 1. Abdeckblech des linken 3. Linker Reifen Rads 2. Bundkopfschrauben 4. Mutter 11. Senken Sie die Maschine auf den Boden ab. 12. Befestigen Sie die Abdeckung der hinteren Anbauvorrichtung. 13. Bringen Sie die Luftfiltergruppe an.
