Schornstein (Fu-Schornstein-Unterdruck); 23X Gemäß Cen/Tr 1749) - Viessmann Vitodens Serie Planungsanleitung

Planungs- und Auslegungshinweise zum abgasseitigen Anschluss
C
2
1 8 7 5 A
E 6
A Zuluft
B Abgas
C Hinterlüftung
D Öffnung für den Raumluft-Verbund (min. 150 cm
E Revisionsöffnung

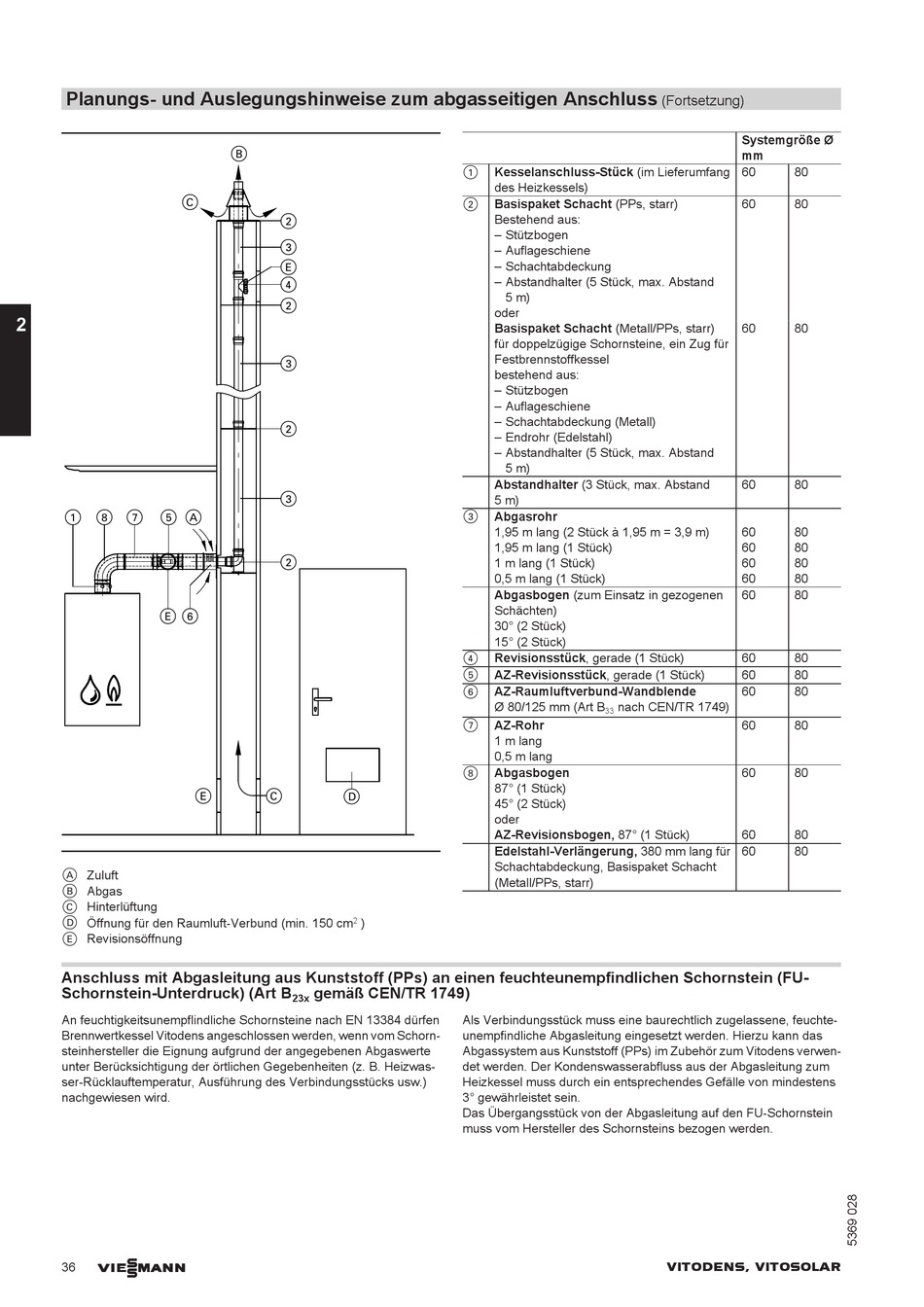

Anschluss mit Abgasleitung aus Kunststoff (PPs) an einen feuchteunempfindlichen Schornstein (FU-
Schornstein-Unterdruck) (Art B
An feuchtigkeitsunempflindliche Schornsteine nach EN 13384 dürfen
Brennwertkessel Vitodens angeschlossen werden, wenn vom Schorn-
steinhersteller die Eignung aufgrund der angegebenen Abgaswerte
unter Berücksichtigung der örtlichen Gegebenheiten (z. B. Heizwas-
ser-Rücklauftemperatur, Ausführung des Verbindungsstücks usw.)
nachgewiesen wird.
VIESMANN
36
B
2
3
E
4
2
3
2
3
2
E C D
2
)
gemäß CEN/TR 1749)
23x
1 Kesselanschluss-Stück (im Lieferumfang
des Heizkessels)
2 Basispaket Schacht (PPs, starr)
Bestehend aus:
– Stützbogen
– Auflageschiene
– Schachtabdeckung
– Abstandhalter (5 Stück, max. Abstand
5 m)
oder
Basispaket Schacht (Metall/PPs, starr)
für doppelzügige Schornsteine, ein Zug für
Festbrennstoffkessel
bestehend aus:
– Stützbogen
– Auflageschiene
– Schachtabdeckung (Metall)
– Endrohr (Edelstahl)
– Abstandhalter (5 Stück, max. Abstand
5 m)
Abstandhalter (3 Stück, max. Abstand
5 m)
3 Abgasrohr
1,95 m lang (2 Stück à 1,95 m = 3,9 m)
1,95 m lang (1 Stück)
1 m lang (1 Stück)
0,5 m lang (1 Stück)
Abgasbogen (zum Einsatz in gezogenen
Schächten)
30° (2 Stück)
15° (2 Stück)
4 Revisionsstück, gerade (1 Stück)
5 AZ-Revisionsstück, gerade (1 Stück)
6 AZ-Raumluftverbund-Wandblende
Ø 80/125 mm (Art B nach CEN/TR 1749)
33
7 AZ-Rohr
1 m lang
0,5 m lang
8 Abgasbogen
87° (1 Stück)
45° (2 Stück)
oder
AZ-Revisionsbogen, 87° (1 Stück)
Edelstahl-Verlängerung, 380 mm lang für
Schachtabdeckung, Basispaket Schacht
(Metall/PPs, starr)
Als Verbindungsstück muss eine baurechtlich zugelassene, feuchte-
unempfindliche Abgasleitung eingesetzt werden. Hierzu kann das
Abgassystem aus Kunststoff (PPs) im Zubehör zum Vitodens verwen-
det werden. Der Kondenswasserabfluss aus der Abgasleitung zum
Heizkessel muss durch ein entsprechendes Gefälle von mindestens
3° gewährleistet sein.
Das Übergangsstück von der Abgasleitung auf den FU-Schornstein
muss vom Hersteller des Schornsteins bezogen werden.
(Fortsetzung)
Systemgröße Ø
mm
60 80
60 80
60 80
60 80
60 80
60 80
60 80
60 80
60 80
60 80
60 80
60 80
60 80
60 80
60 80
60 80
VITODENS, VITOSOLAR
