Cen/Tr 1749) - Viessmann Vitodens Serie Planungsanleitung

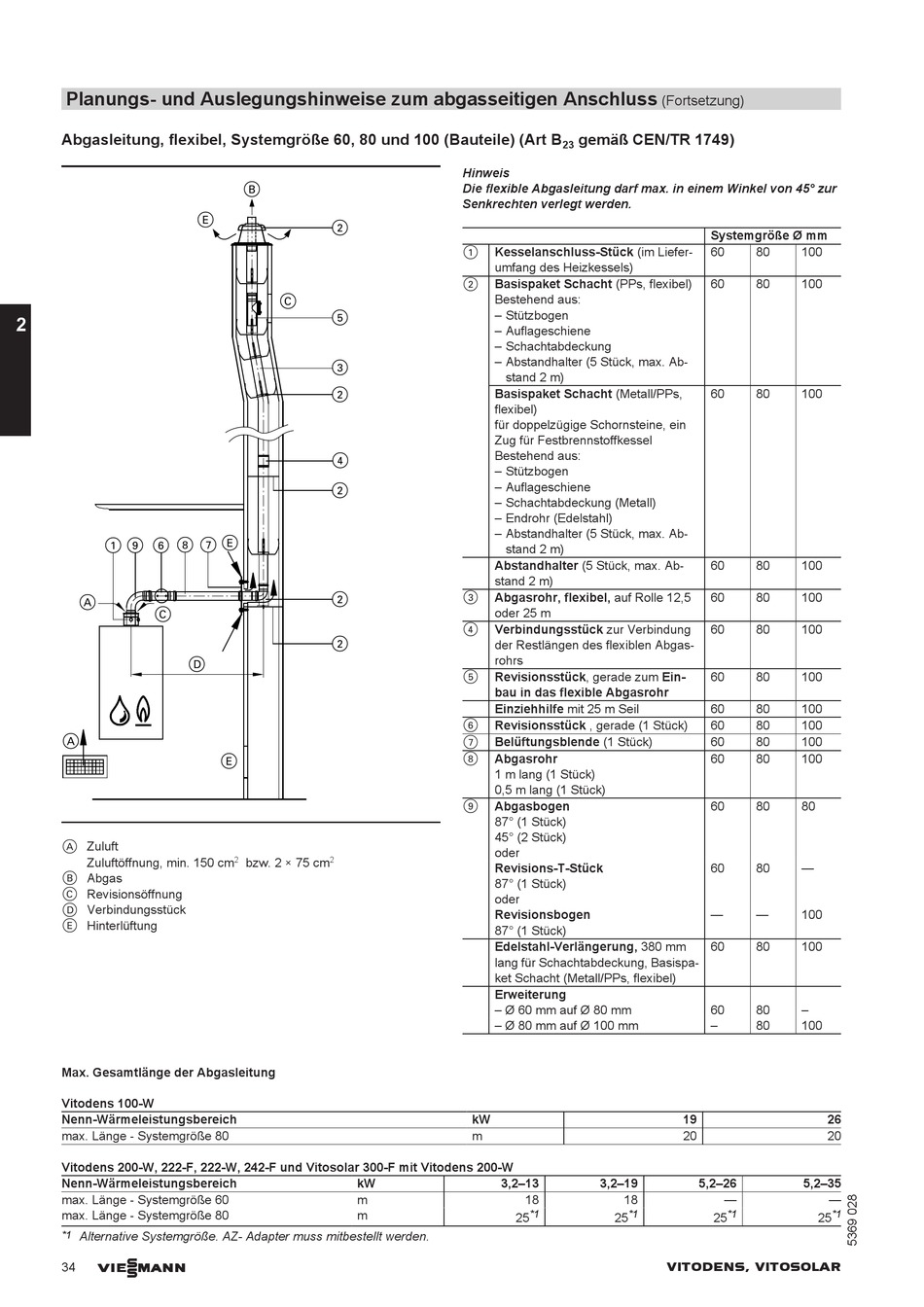

Planungs- und Auslegungshinweise zum abgasseitigen Anschluss
Abgasleitung, flexibel, Systemgröße 60, 80 und 100 (Bauteile) (Art B
2
1 9 8
6
A
C
D
A
A Zuluft
Zuluftöffnung, min. 150 cm
B Abgas
C Revisionsöffnung
D Verbindungsstück
E Hinterlüftung
Max. Gesamtlänge der Abgasleitung
Vitodens 100-W
Nenn-Wärmeleistungsbereich
max. Länge - Systemgröße 80
Vitodens 200-W, 222-F, 222-W, 242-F und Vitosolar 300-F mit Vitodens 200-W
Nenn-Wärmeleistungsbereich
max. Länge - Systemgröße 60
max. Länge - Systemgröße 80
Alternative Systemgröße. AZ- Adapter muss mitbestellt werden.
*1
VIESMANN
34
B
E
2
C
5
3
2
4
2
E
7
2
2
E
2 2
bzw. 2 × 75 cm
kW
m
m
gemäß CEN/TR 1749)
23
Hinweis
Die flexible Abgasleitung darf max. in einem Winkel von 45° zur
Senkrechten verlegt werden.
1
Kesselanschluss-Stück (im Liefer-
umfang des Heizkessels)
2 Basispaket Schacht (PPs, flexibel)
Bestehend aus:
– Stützbogen
– Auflageschiene
– Schachtabdeckung
– Abstandhalter (5 Stück, max. Ab-
stand 2 m)
Basispaket Schacht (Metall/PPs,
flexibel)
für doppelzügige Schornsteine, ein
Zug für Festbrennstoffkessel
Bestehend aus:
– Stützbogen
– Auflageschiene
– Schachtabdeckung (Metall)
– Endrohr (Edelstahl)
– Abstandhalter (5 Stück, max. Ab-
stand 2 m)
Abstandhalter (5 Stück, max. Ab-
stand 2 m)
3 Abgasrohr, flexibel, auf Rolle 12,5
oder 25 m
4 Verbindungsstück zur Verbindung
der Restlängen des flexiblen Abgas-
rohrs
5 Revisionsstück, gerade zum Ein-
bau in das flexible Abgasrohr
Einziehhilfe mit 25 m Seil
6
Revisionsstück , gerade (1 Stück)
7 Belüftungsblende (1 Stück)
8 Abgasrohr
1 m lang (1 Stück)
0,5 m lang (1 Stück)
9 Abgasbogen
87° (1 Stück)
45° (2 Stück)
oder
Revisions-T-Stück
87° (1 Stück)
oder
Revisionsbogen
87° (1 Stück)
Edelstahl-Verlängerung, 380 mm
lang für Schachtabdeckung, Basispa-
ket Schacht (Metall/PPs, flexibel)
Erweiterung
– Ø 60 mm auf Ø 80 mm
– Ø 80 mm auf Ø 100 mm
kW
m
3,2–13 3,2–19
18 18
*1 *1
25 25
(Fortsetzung)
Systemgröße Ø mm
60 80 100
60 80 100
60 80 100
60 80 100
60 80 100
60 80 100
60 80 100
60 80 100
60 80 100
60 80 100
60 80 100
60 80 80
60 80 —
— — 100
60 80 100
60 80 –
– 80 100
19 26
20 20
5,2–26 5,2–35
— —
*1 *1
25 25
VITODENS, VITOSOLAR
