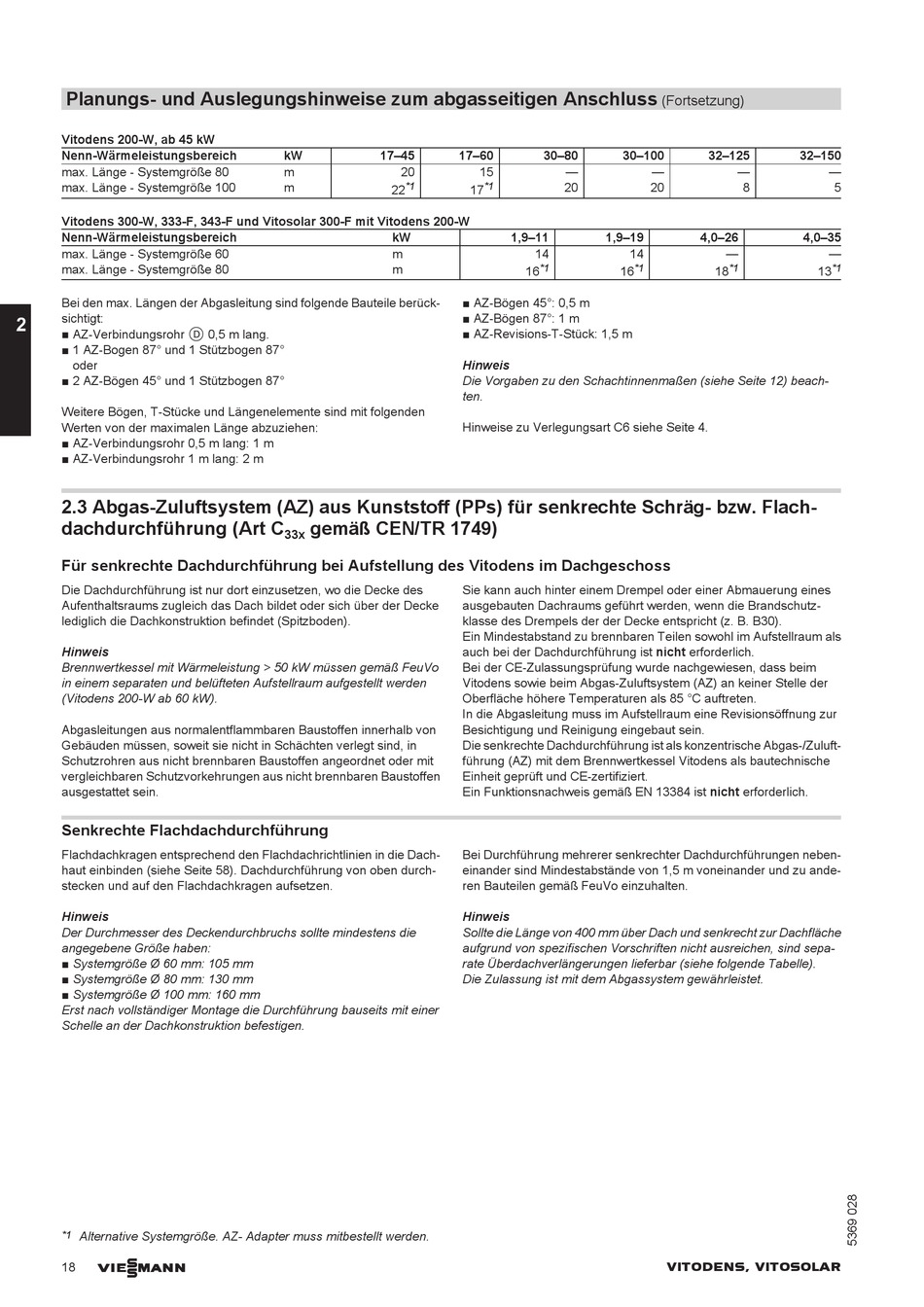

Abgas-Zuluftsystem (Az) Aus Kunststoff (Pps) Für Senkrechte Schräg- Bzw. Flach- Dachdurchführung; Für Senkrechte Dachdurchführung Bei Aufstellung Des Vitodens Im Dachgeschoss; Senkrechte Flachdachdurchführung - Viessmann Vitodens Serie Planungsanleitung

Planungs- und Auslegungshinweise zum abgasseitigen Anschluss
Vitodens 200-W, ab 45 kW
Nenn-Wärmeleistungsbereich
max. Länge - Systemgröße 80
max. Länge - Systemgröße 100
Vitodens 300-W, 333-F, 343-F und Vitosolar 300-F mit Vitodens 200-W
Nenn-Wärmeleistungsbereich
max. Länge - Systemgröße 60
max. Länge - Systemgröße 80
Bei den max. Längen der Abgasleitung sind folgende Bauteile berück-
sichtigt:
2
■ AZ-Verbindungsrohr D 0,5 m lang.
■ 1 AZ-Bogen 87° und 1 Stützbogen 87°
oder
■ 2 AZ-Bögen 45° und 1 Stützbogen 87°
Weitere Bögen, T-Stücke und Längenelemente sind mit folgenden
Werten von der maximalen Länge abzuziehen:
■ AZ-Verbindungsrohr 0,5 m lang: 1 m
■ AZ-Verbindungsrohr 1 m lang: 2 m
2.3 Abgas-Zuluftsystem (AZ) aus Kunststoff (PPs) für senkrechte Schräg- bzw. Flach-
dachdurchführung (Art C
Für senkrechte Dachdurchführung bei Aufstellung des Vitodens im Dachgeschoss
Die Dachdurchführung ist nur dort einzusetzen, wo die Decke des
Aufenthaltsraums zugleich das Dach bildet oder sich über der Decke
lediglich die Dachkonstruktion befindet (Spitzboden).
Hinweis
Brennwertkessel mit Wärmeleistung > 50 kW müssen gemäß FeuVo
in einem separaten und belüfteten Aufstellraum aufgestellt werden
(Vitodens 200-W ab 60 kW).
Abgasleitungen aus normalentflammbaren Baustoffen innerhalb von
Gebäuden müssen, soweit sie nicht in Schächten verlegt sind, in
Schutzrohren aus nicht brennbaren Baustoffen angeordnet oder mit
vergleichbaren Schutzvorkehrungen aus nicht brennbaren Baustoffen
ausgestattet sein.
Senkrechte Flachdachdurchführung
Flachdachkragen entsprechend den Flachdachrichtlinien in die Dach-
haut einbinden (siehe Seite 58). Dachdurchführung von oben durch-
stecken und auf den Flachdachkragen aufsetzen.
Hinweis
Der Durchmesser des Deckendurchbruchs sollte mindestens die
angegebene Größe haben:
■ Systemgröße Ø 60 mm: 105 mm
■ Systemgröße Ø 80 mm: 130 mm
■ Systemgröße Ø 100 mm: 160 mm
Erst nach vollständiger Montage die Durchführung bauseits mit einer
Schelle an der Dachkonstruktion befestigen.
Alternative Systemgröße. AZ- Adapter muss mitbestellt werden.
*1
VIESMANN
18
kW 17–45
m 20
m *1
22
kW
m
m
gemäß CEN/TR 1749)
33x
17–60 30–80 30–100
15 —
*1 20
17
1,9–11 1,9–19
14 14
*1
16 16
■ AZ-Bögen 45°: 0,5 m
■ AZ-Bögen 87°: 1 m
■ AZ-Revisions-T-Stück: 1,5 m
Hinweis
Die Vorgaben zu den Schachtinnenmaßen (siehe Seite 12) beach-
ten.
Hinweise zu Verlegungsart C6 siehe Seite 4.
Sie kann auch hinter einem Drempel oder einer Abmauerung eines
ausgebauten Dachraums geführt werden, wenn die Brandschutz-
klasse des Drempels der der Decke entspricht (z. B. B30).
Ein Mindestabstand zu brennbaren Teilen sowohl im Aufstellraum als
auch bei der Dachdurchführung ist nicht erforderlich.
Bei der CE-Zulassungsprüfung wurde nachgewiesen, dass beim
Vitodens sowie beim Abgas-Zuluftsystem (AZ) an keiner Stelle der
Oberfläche höhere Temperaturen als 85 °C auftreten.
In die Abgasleitung muss im Aufstellraum eine Revisionsöffnung zur
Besichtigung und Reinigung eingebaut sein.
Die senkrechte Dachdurchführung ist als konzentrische Abgas-/Zuluft-
führung (AZ) mit dem Brennwertkessel Vitodens als bautechnische
Einheit geprüft und CE-zertifiziert.
Ein Funktionsnachweis gemäß EN 13384 ist nicht erforderlich.
Bei Durchführung mehrerer senkrechter Dachdurchführungen neben-
einander sind Mindestabstände von 1,5 m voneinander und zu ande-
ren Bauteilen gemäß FeuVo einzuhalten.
Hinweis
Sollte die Länge von 400 mm über Dach und senkrecht zur Dachfläche
aufgrund von spezifischen Vorschriften nicht ausreichen, sind sepa-
rate Überdachverlängerungen lieferbar (siehe folgende Tabelle).
Die Zulassung ist mit dem Abgassystem gewährleistet.
(Fortsetzung)
32–125 32–150
— —
20 8
4,0–26 4,0–35
—
*1 *1
18
VITODENS, VITOSOLAR
—
5
—
*1
