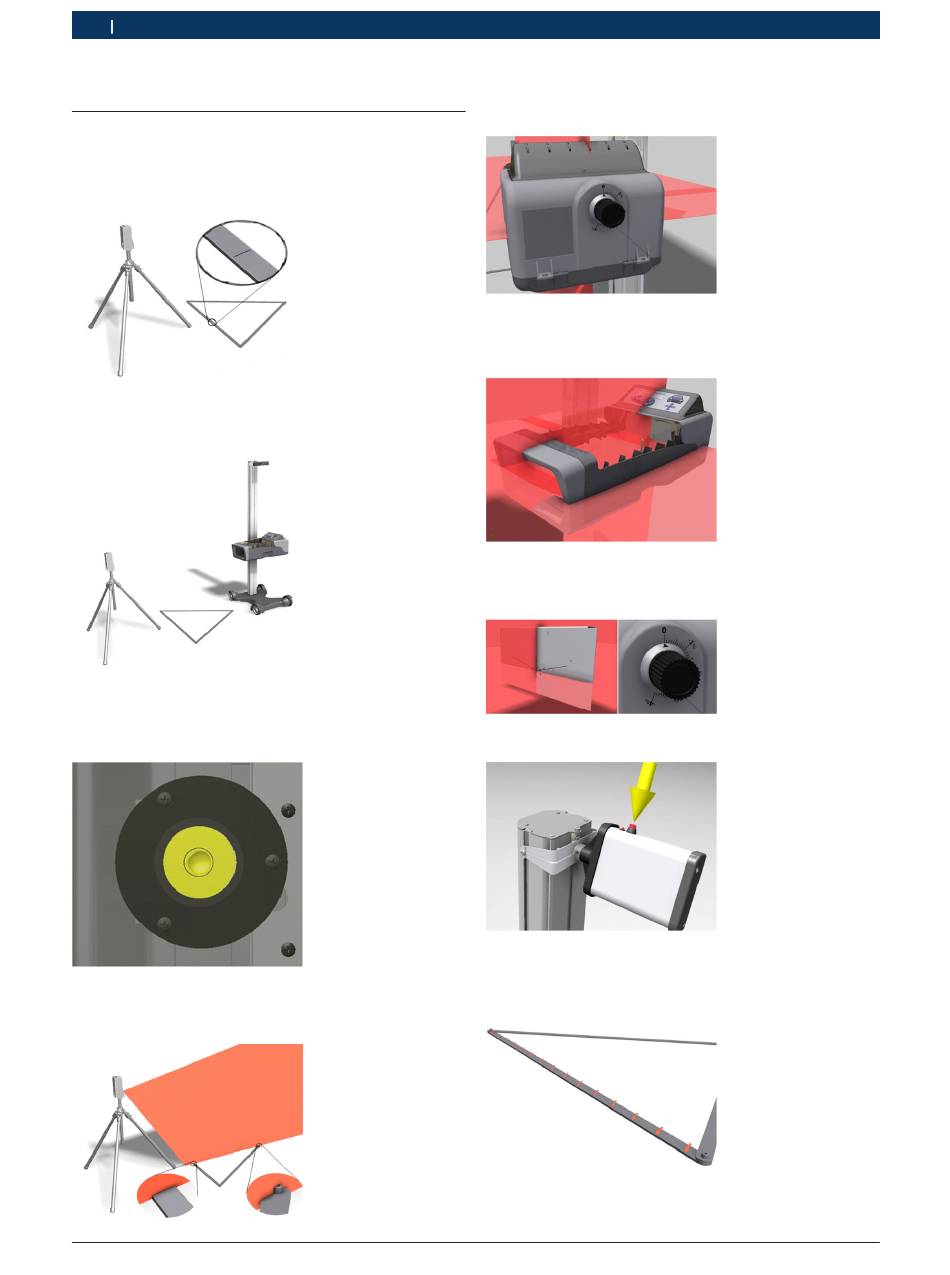

3. Überprüfung / Kalibrierung
3.1

Null-Punkt und Laser-Visier HTD 6xx

1. Kalibrierdreieck mit der Referenzmarkierung mittig
vor dem Kreuzlaser platzieren.
2. Scheinwerfer Einstellgerät hinter dem Scheitelpunkt
des Dreiecks stellen.
3. Position der Libelle in der Lichtbox überprüfen. Bei
Abweichung von der Mittelposition gegebenfalls mit
den Stellschrauben am Rollwagen nachjustieren.
4. Laser einschalten und vertikale Laserlinie an der Refe-
renzmarkierung und der Spitze des Dreiecks ausrichten.
|
1 692 106 011 2014-06-23
5. Neigung mit Skalenrad Knopfes des Scheinwerfer
Einstellgerätes in Position "0" bringen.
6. Mitte der Linse zum Laserkreuz und Mitte des Prüf-
schirms zur vertikalen Laserlinie ausrichten.
7. Horizontale Linie des Prüfschirms muss mit der hori-
zontalen Laserlinie übereinstimmen.
8. Laser-Visier einschalten.
9. Laserlinie des Visiers parallel zum Kalibrierdreieck
ausgerichten.
