连接设备

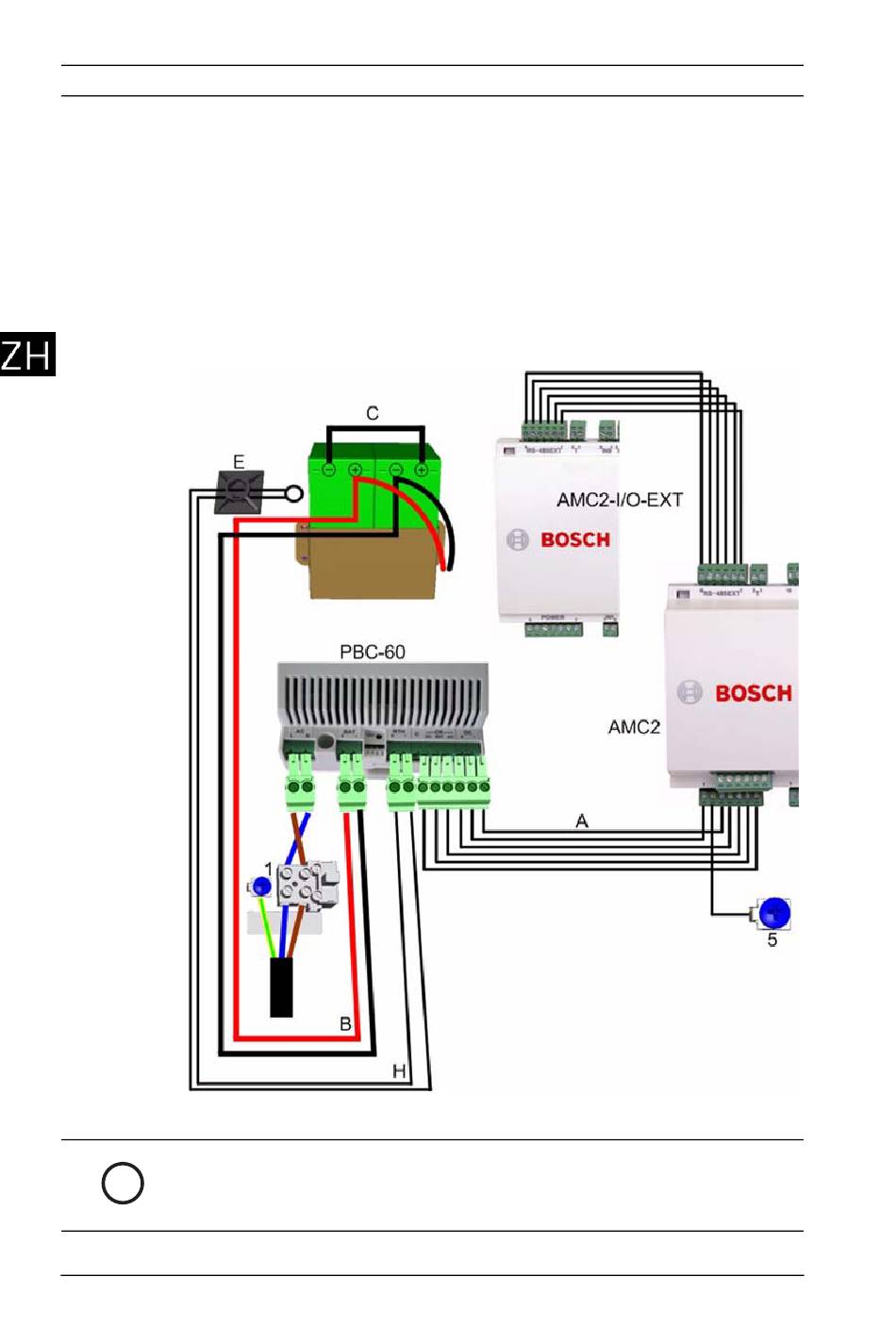

图 3 连接设备
注释
i
图 3
的实际位置。
F.01U.097.256 | V 1.1 | 2008.12
G1 = 4 个 M6 x 16 螺丝
G2 = 4 个 M6 锁紧螺母
G3 = 3 个 M4 x 8 螺丝
带温度计的预装电缆组
是 19 英寸机架中互连组件的示意图，它并不反映安装板上设备
AEC-PANEL19 - 安装手册
在 19 英寸壳体中使用
用于安装电源设备
包含在电源设备套件中
