Installation der Module
4.4.1 Gehäusedeckel entfernen
GEFAHR: Lebensgefahr durch Stromschlag!
▶ Vor dem Öffnen des Geräts: Netzspannung allpolig
stromlos schalten und gegen unbeabsichtigtes
Wiedereinschalten sichern.
▶ 2 Schrauben am Gehäusedeckel entfernen.
▶ Gehäusedeckel abnehmen.

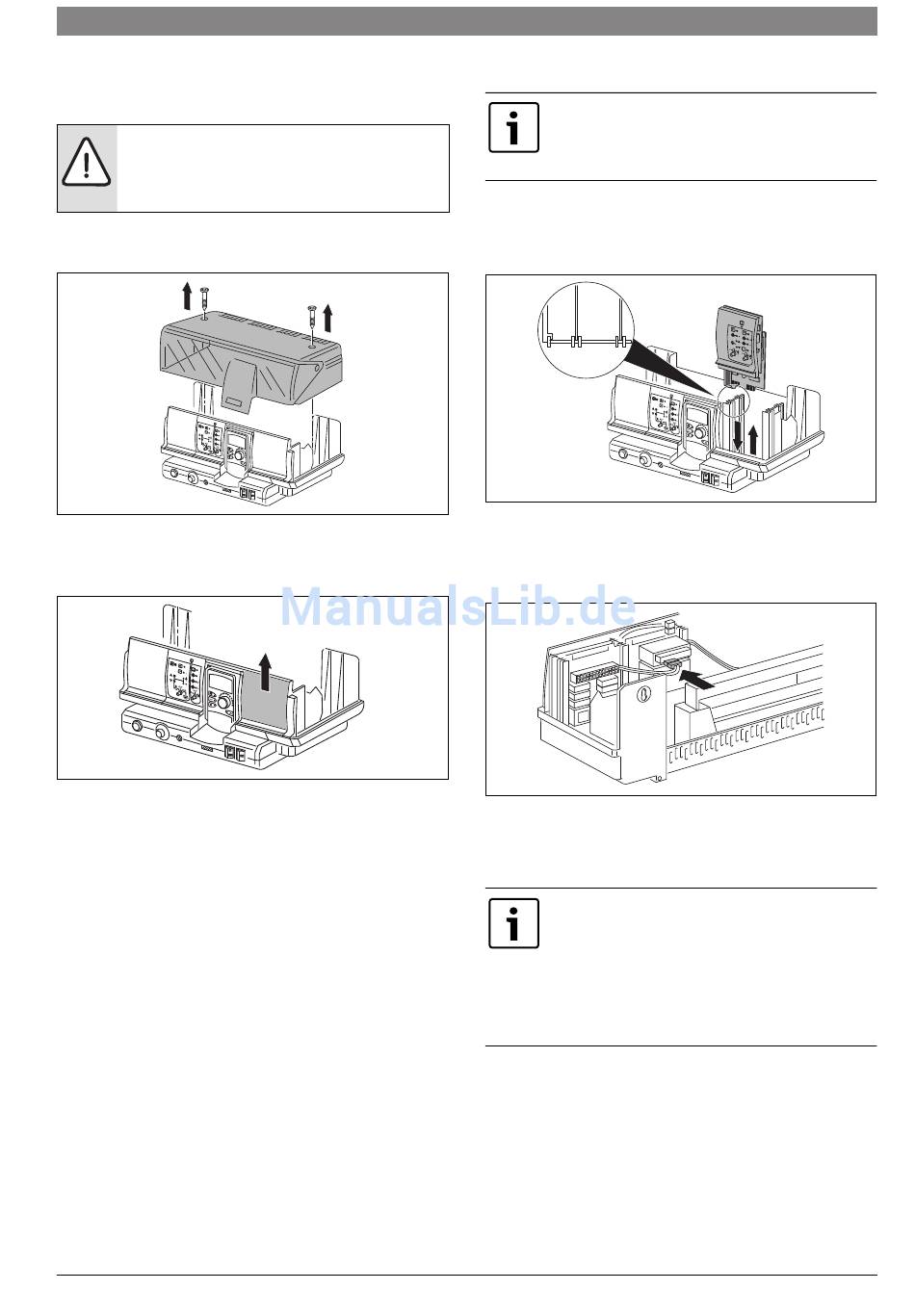

Bild 5 Gehäusedeckel entfernen
4.4.2 Neues Modul einbauen
▶ Blindplatte am Regelgerät entfernen.
Bild 6 Blindplatte entfernen
▶ Neues Modul durch Drücken auf die Fühlerleiste von oben in den
freien Steckplatz einschieben, bis es einrastet.
CFB 810
6 720 806 375-13.1T
6 720 806 375-18.1T
Informationen für den Fachmann | 7
4.4.3 Modul tauschen
Die Anschlussklemmen sind mit einem Sicherungs-
plättchen gegen Herausrutschen gesichert.
▶ Beim Herausziehen der Anschlussklemmen das
Sicherungsplättchen nach oben drücken.
▶ Elektrische Leitungen des Moduls lösen und fixieren.
▶ Modul aus dem Regelgerät herausziehen.
▶ Neues Modul durch Drücken auf die Fühlerleiste von oben in den
freien Steckplatz einschieben, bis es einrastet.
Bild 7 Modul einschieben
4.4.4 Netzanschluss herstellen
▶ Steckverbinder in der Steckerleiste einstecken.
▶ Fühlerleitungen und Pumpenanschlüsse in das Modul einstecken.
Bild 8 Netzanschluss herstellen
▶ Gehäusedeckel aufsetzen.
▶ Schrauben am Gehäusedeckel eindrehen.
▶ Module auf Funktion testen.
Wenn das Modul oder seine 230-V-Bauteile nicht mit
230-V-Spannung versorgt werden (z. B. weil die Steck-
verbindung nicht hergestellt wurde), werden die diesem
Modul zugeordneten Bauteile nicht eingeschaltet
(z. B. Pumpen). Diese Fehlfunktion ist nicht am Modul
selbst zu erkennen, da die Anzeige und die Regel-
funktionen unabhängig von der 230-V-Spannung
arbeiten.
