10 | Einstellungen für den Fachmann
STB Variante A
▶ Schraube [3] lösen.
▶ Temperatur mit der Temperaturskala [2] an der Markierung [1] ein-
stellen.
▶ Schraube [3] festziehen.
▶ STB ins Gehäuse einbauen.
▶ STB prüfen ( Kapitel 6.2, Seite 11).

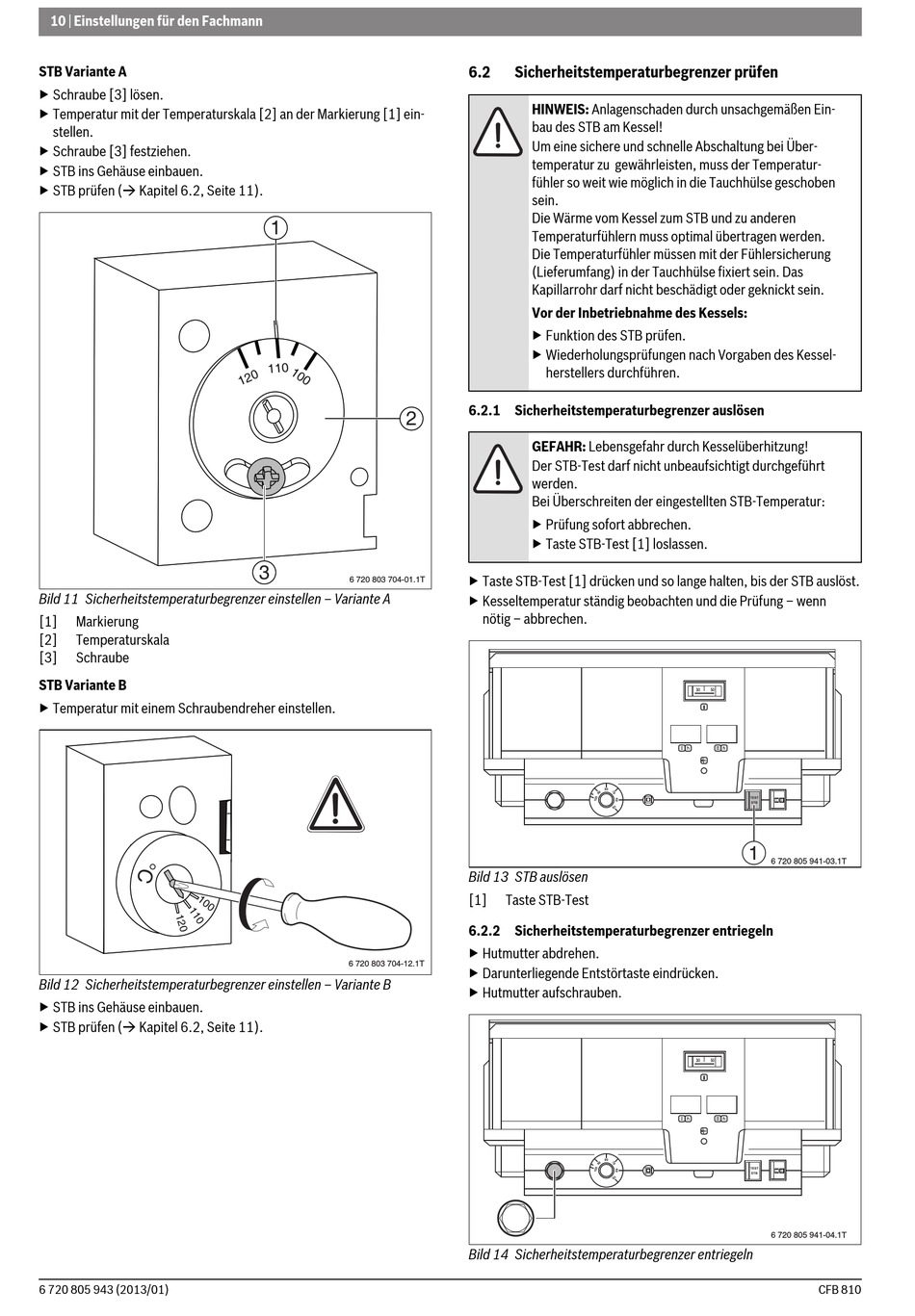

Bild 11 Sicherheitstemperaturbegrenzer einstellen – Variante A
[1] Markierung
[2] Temperaturskala
[3] Schraube
STB Variante B
▶ Temperatur mit einem Schraubendreher einstellen.
Bild 12 Sicherheitstemperaturbegrenzer einstellen – Variante B
▶ STB ins Gehäuse einbauen.
▶ STB prüfen ( Kapitel 6.2, Seite 11).
6 720 805 943 (2013/01)
6.2 Sicherheitstemperaturbegrenzer prüfen
6.2.1 Sicherheitstemperaturbegrenzer auslösen
▶ Taste STB-Test [1] drücken und so lange halten, bis der STB auslöst.
6 720 803 704-01.1T
▶ Kesseltemperatur ständig beobachten und die Prüfung – wenn
nötig – abbrechen.
Bild 13 STB auslösen
[1] Taste STB-Test

6.2.2 Sicherheitstemperaturbegrenzer entriegeln

▶ Hutmutter abdrehen.
6 720 803 704-12.1T
▶ Darunterliegende Entstörtaste eindrücken.
▶ Hutmutter aufschrauben.
Bild 14 Sicherheitstemperaturbegrenzer entriegeln
HINWEIS: Anlagenschaden durch unsachgemäßen Ein-
bau des STB am Kessel!
Um eine sichere und schnelle Abschaltung bei Über-
temperatur zu gewährleisten, muss der Temperatur-
fühler so weit wie möglich in die Tauchhülse geschoben
sein.
Die Wärme vom Kessel zum STB und zu anderen
Temperaturfühlern muss optimal übertragen werden.
Die Temperaturfühler müssen mit der Fühlersicherung
(Lieferumfang) in der Tauchhülse fixiert sein. Das
Kapillarrohr darf nicht beschädigt oder geknickt sein.
Vor der Inbetriebnahme des Kessels:
▶ Funktion des STB prüfen.
▶ Wiederholungsprüfungen nach Vorgaben des Kessel-
herstellers durchführen.
GEFAHR: Lebensgefahr durch Kesselüberhitzung!
Der STB-Test darf nicht unbeaufsichtigt durchgeführt
werden.
Bei Überschreiten der eingestellten STB-Temperatur:
▶ Prüfung sofort abbrechen.
▶ Taste STB-Test [1] loslassen.
80
80
TEST
STB
1
6 720 805 941-03.1T
TEST
STB
6 720 805 941-04.1T
