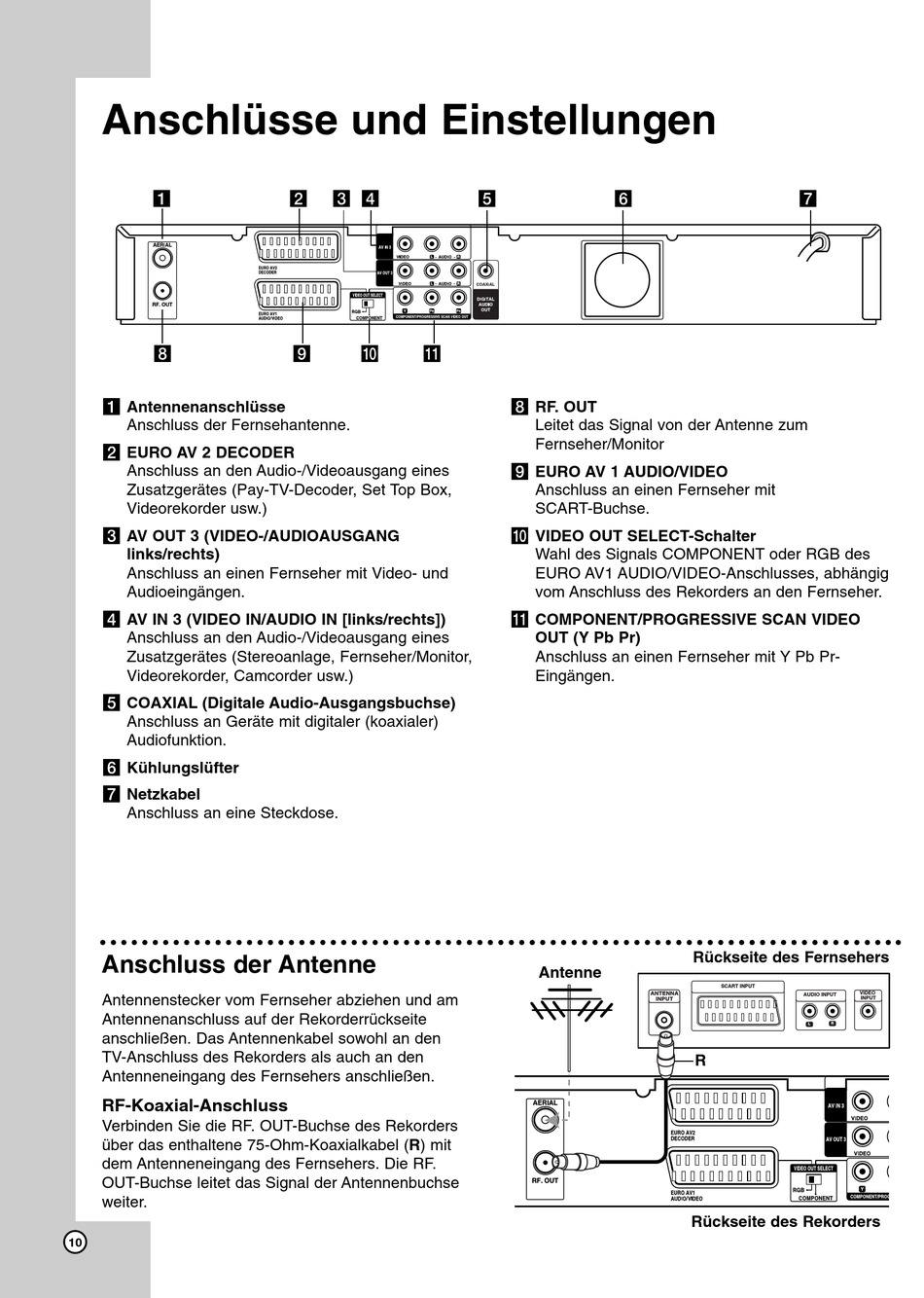

Anschlüsse und Einstellungen
a
h
a Antennenanschlüsse
Anschluss der Fernsehantenne.
b EURO AV 2 DECODER
Anschluss an den Audio-/Videoausgang eines
Zusatzgerätes (Pay-TV-Decoder, Set Top Box,
Videorekorder usw.)
c AV OUT 3 (VIDEO-/AUDIOAUSGANG
links/rechts)
Anschluss an einen Fernseher mit Video- und
Audioeingängen.
d AV IN 3 (VIDEO IN/AUDIO IN [links/rechts])
Anschluss an den Audio-/Videoausgang eines
Zusatzgerätes (Stereoanlage, Fernseher/Monitor,
Videorekorder, Camcorder usw.)
e COAXIAL (Digitale Audio-Ausgangsbuchse)
Anschluss an Geräte mit digitaler (koaxialer)
Audiofunktion.
f Kühlungslüfter
g Netzkabel
Anschluss an eine Steckdose.

Anschluss der Antenne

Antennenstecker vom Fernseher abziehen und am
Antennenanschluss auf der Rekorderrückseite
anschließen. Das Antennenkabel sowohl an den
TV-Anschluss des Rekorders als auch an den
Antenneneingang des Fernsehers anschließen.
RF-Koaxial-Anschluss
Verbinden Sie die RF. OUT-Buchse des Rekorders
über das enthaltene 75-Ohm-Koaxialkabel (R) mit
dem Antenneneingang des Fernsehers. Die RF.
OUT-Buchse leitet das Signal der Antennenbuchse
weiter.
10
b c d
i j k
e f
h RF. OUT
Leitet das Signal von der Antenne zum
Fernseher/Monitor
i EURO AV 1 AUDIO/VIDEO
Anschluss an einen Fernseher mit
SCART-Buchse.
j VIDEO OUT SELECT-Schalter
Wahl des Signals COMPONENT oder RGB des
EURO AV1 AUDIO/VIDEO-Anschlusses, abhängig
vom Anschluss des Rekorders an den Fernseher.
k COMPONENT/PROGRESSIVE SCAN VIDEO
OUT (Y Pb Pr)
Anschluss an einen Fernseher mit Y Pb Pr-
Eingängen.
