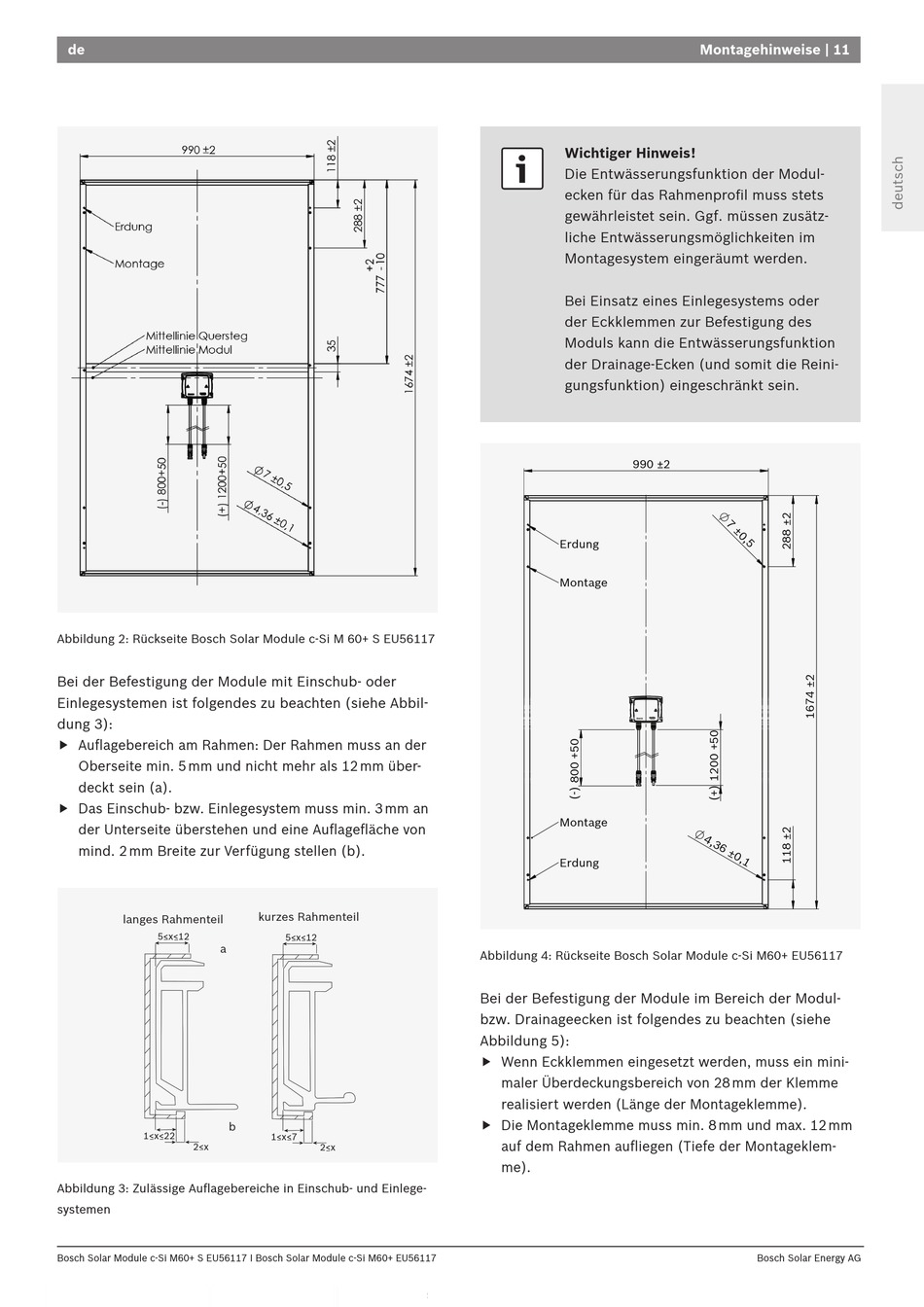

Abbildung 2: Rückseite Bosch Solar Module c-Si M 60+ S EU56117
Bei der Befestigung der Module mit Einschub- oder
Einlegesystemen ist folgendes zu beachten (siehe Abbil-
dung 3):
Auflagebereich am Rahmen: Der Rahmen muss an der
Oberseite min. 5 mm und nicht mehr als 12 mm über-
deckt sein (a).
Das Einschub- bzw. Einlegesystem muss min. 3 mm an
der Unterseite überstehen und eine Auflagefläche von
mind. 2 mm Breite zur Verfügung stellen (b).
langes Rahmenteil
5<x<12
a
b
1<x<22
2<x
Abbildung 3: Zulässige Auflagebereiche in Einschub- und Einlege-
systemen
Bosch Solar Module c-Si M60+ S EU56117 I Bosch Solar Module c-Si M60+ EU56117
kurzes Rahmenteil
5<x<12
1<x<7
2<x
Wichtiger Hinweis!
Die Entwässerungsfunktion der Modul-
ecken für das Rahmenprofil muss stets
gewährleistet sein. Ggf. müssen zusätz-
liche Entwässerungsmöglichkeiten im
Montagesystem eingeräumt werden.
Bei Einsatz eines Einlegesystems oder
der Eckklemmen zur Befestigung des
Moduls kann die Entwässerungsfunktion
der Drainage-Ecken (und somit die Reini-
gungsfunktion) eingeschränkt sein.
990 ±2
Erdung
Montage
Montage
Erdung
Abbildung 4: Rückseite Bosch Solar Module c-Si M60+ EU56117
Bei der Befestigung der Module im Bereich der Modul-
bzw. Drainageecken ist folgendes zu beachten (siehe
Abbildung 5):
Wenn Eckklemmen eingesetzt werden, muss ein mini-
maler Überdeckungsbereich von 28 mm der Klemme
realisiert werden (Länge der Montageklemme).
Die Montageklemme muss min. 8 mm und max. 12 mm
auf dem Rahmen aufliegen (Tiefe der Montageklem-
me).
Montagehinweise | 11
