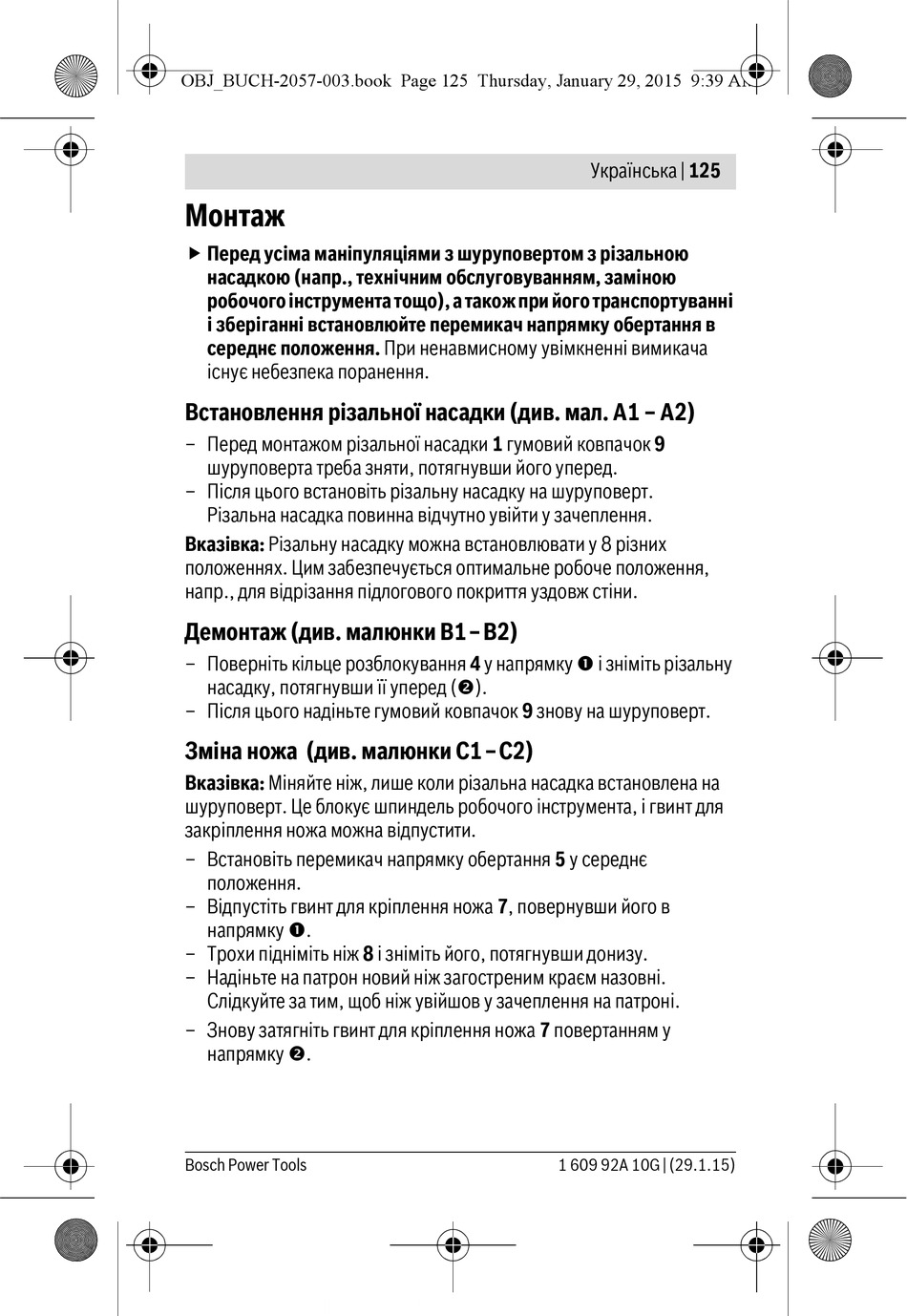

Монтаж
 Перед усіма маніпуляціями з шуруповертом з різальною
насадкою (напр., технічним обслуговуванням, заміною
робочого інструмента тощо), а також при його транспортуванні
і зберіганні встановлюйте перемикач напрямку обертання в
середнє положення. При ненавмисному увімкненні вимикача
існує небезпека поранення.
Встановлення різальної насадки (див. мал. A1 – A2)
– Перед монтажом різальної насадки 1 гумовий ковпачок 9
шуруповерта треба зняти, потягнувши його уперед.
– Після цього встановіть різальну насадку на шуруповерт.
Різальна насадка повинна відчутно увійти у зачеплення.
Вказівка: Різальну насадку можна встановлювати у 8 різних
положеннях. Цим забезпечується оптимальне робоче положення,
напр., для відрізання підлогового покриття уздовж стіни.
Демонтаж (див. малюнки B1–B2)
– Поверніть кільце розблокування 4 у напрямку  і зніміть різальну
насадку, потягнувши її уперед ().
– Після цього надіньте гумовий ковпачок 9 знову на шуруповерт.
Зміна ножа (див. малюнки C1–C2)
Вказівка: Міняйте ніж, лише коли різальна насадка встановлена на
шуруповерт. Це блокує шпиндель робочого інструмента, і гвинт для
закріплення ножа можна відпустити.
– Встановіть перемикач напрямку обертання 5 у середнє
положення.
– Відпустіть гвинт для кріплення ножа 7, повернувши його в
напрямку .
– Трохи підніміть ніж 8 і зніміть його, потягнувши донизу.
– Надіньте на патрон новий ніж загостреним краєм назовні.
Слідкуйте за тим, щоб ніж увійшов у зачеплення на патроні.
– Знову затягніть гвинт для кріплення ножа 7 повертанням у
напрямку .
