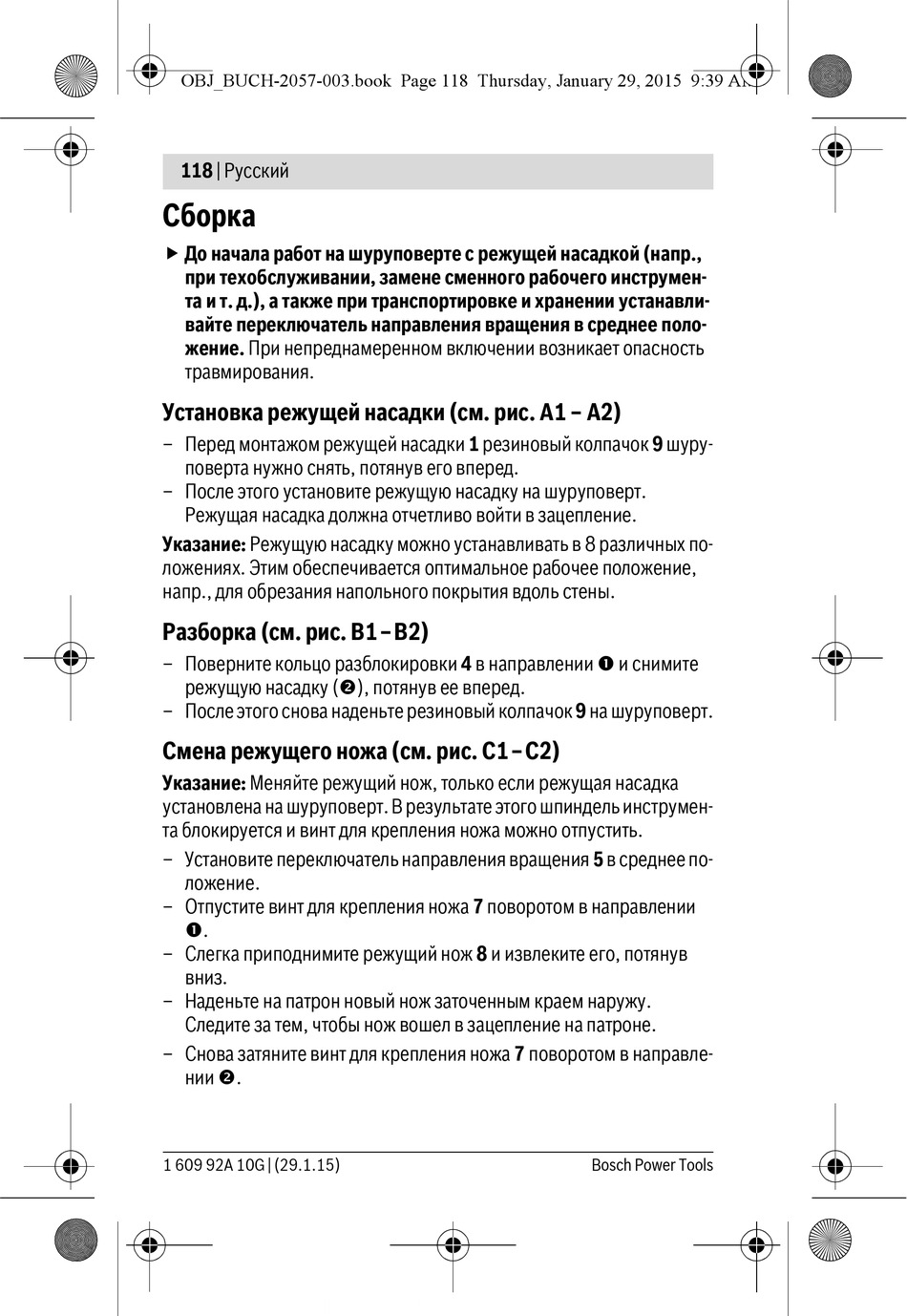

118 | Русский
Сборка
 До начала работ на шуруповерте с режущей насадкой (напр.,
при техобслуживании, замене сменного рабочего инструмен-
та и т. д.), а также при транспортировке и хранении устанавли-
вайте переключатель направления вращения в среднее поло-
жение. При непреднамеренном включении возникает опасность
травмирования.
Установка режущей насадки (см. рис. А1 – A2)
– Перед монтажом режущей насадки 1 резиновый колпачок 9 шуру-
поверта нужно снять, потянув его вперед.
– После этого установите режущую насадку на шуруповерт.
Режущая насадка должна отчетливо войти в зацепление.
Указание: Режущую насадку можно устанавливать в 8 различных по-
ложениях. Этим обеспечивается оптимальное рабочее положение,
напр., для обрезания напольного покрытия вдоль стены.
Разборка (см. рис. В1–В2)
– Поверните кольцо разблокировки 4 в направлении  и снимите
режущую насадку (), потянув ее вперед.
– После этого снова наденьте резиновый колпачок 9 на шуруповерт.
Смена режущего ножа (см. рис. С1–С2)
Указание: Меняйте режущий нож, только если режущая насадка
установлена на шуруповерт. В результате этого шпиндель инструмен-
та блокируется и винт для крепления ножа можно отпустить.
– Установите переключатель направления вращения 5 в среднее по-
ложение.
– Отпустите винт для крепления ножа 7 поворотом в направлении
.
– Слегка приподнимите режущий нож 8 и извлеките его, потянув
вниз.
– Наденьте на патрон новый нож заточенным краем наружу.
Следите за тем, чтобы нож вошел в зацепление на патроне.
– Снова затяните винт для крепления ножа 7 поворотом в направле-
нии .
