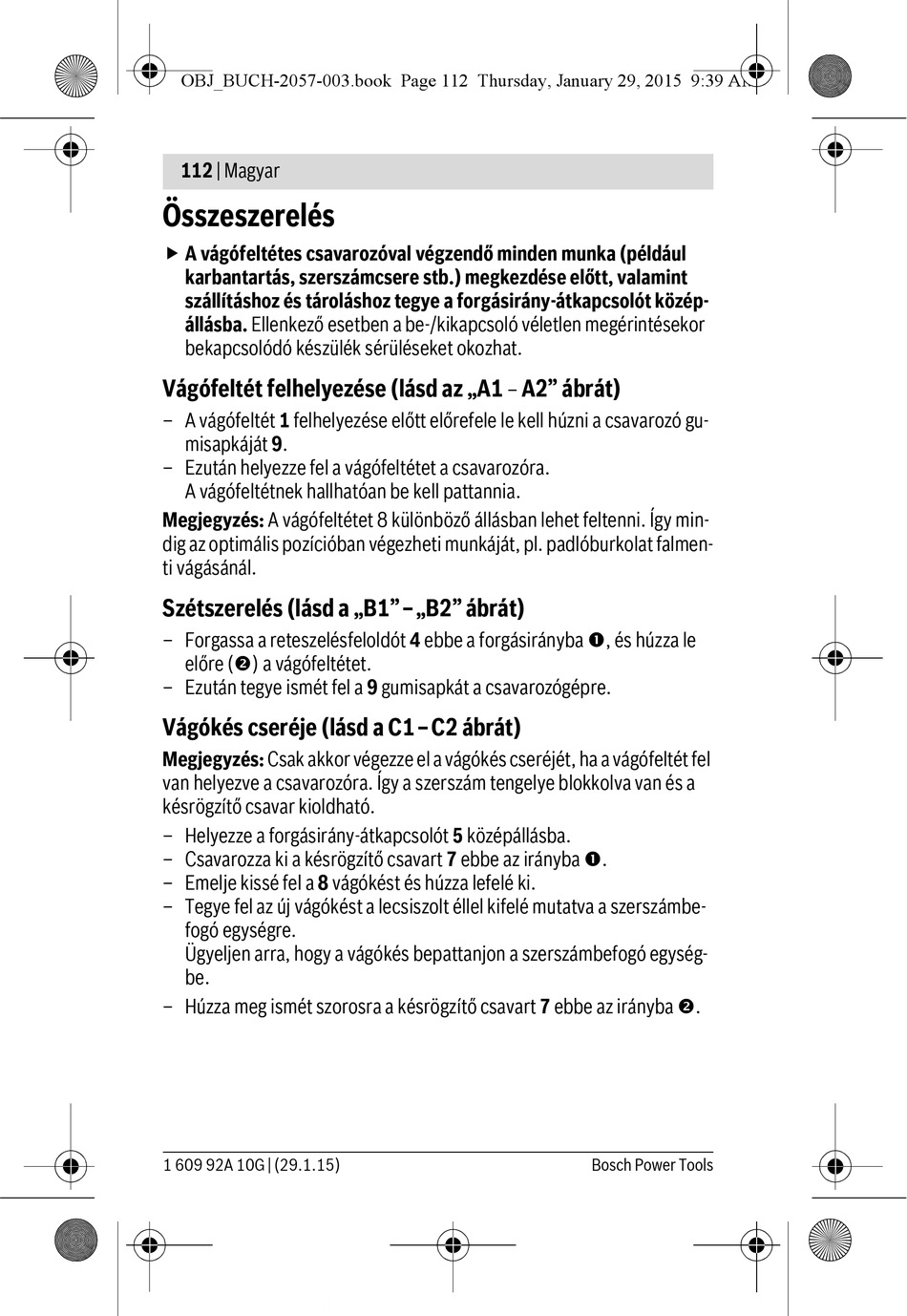

112 | Magyar
Összeszerelés
 A vágófeltétes csavarozóval végzendő minden munka (például
karbantartás, szerszámcsere stb.) megkezdése előtt, valamint
szállításhoz és tároláshoz tegye a forgásirány-átkapcsolót közép-
állásba. Ellenkező esetben a be-/kikapcsoló véletlen megérintésekor
bekapcsolódó készülék sérüléseket okozhat.
Vágófeltét felhelyezése (lásd az „A1
– A vágófeltét 1 felhelyezése előtt előrefele le kell húzni a csavarozó gu-
misapkáját 9.
– Ezután helyezze fel a vágófeltétet a csavarozóra.
A vágófeltétnek hallhatóan be kell pattannia.
Megjegyzés: A vágófeltétet 8 különböző állásban lehet feltenni. Így min-
dig az optimális pozícióban végezheti munkáját, pl. padlóburkolat falmen-
ti vágásánál.
Szétszerelés (lásd a „B1"–„B2" ábrát)
– Forgassa a reteszelésfeloldót 4 ebbe a forgásirányba , és húzza le
előre () a vágófeltétet.
– Ezután tegye ismét fel a 9 gumisapkát a csavarozógépre.
Vágókés cseréje (lásd a C1–C2 ábrát)
Megjegyzés: Csak akkor végezze el a vágókés cseréjét, ha a vágófeltét fel
van helyezve a csavarozóra. Így a szerszám tengelye blokkolva van és a
késrögzítő csavar kioldható.
– Helyezze a forgásirány-átkapcsolót 5 középállásba.
– Csavarozza ki a késrögzítő csavart 7 ebbe az irányba .
– Emelje kissé fel a 8 vágókést és húzza lefelé ki.
– Tegye fel az új vágókést a lecsiszolt éllel kifelé mutatva a szerszámbe-
fogó egységre.
Ügyeljen arra, hogy a vágókés bepattanjon a szerszámbefogó egység-
be.
– Húzza meg ismét szorosra a késrögzítő csavart 7 ebbe az irányba .
1 609 92A 10G | (29.1.15)
A2" ábrát)
–
