AUTODOME 7000 Serie (IP und HD)
Nur bei Deckeneinbauhalterung: Es kann auch Low-Voltage-TTL (3,3 V) verwendet werden.
4
1.
2.
Vorsicht!
Achten Sie darauf, nicht die Gewinde zu zerstören, wenn Sie die Halteschrauben der Rohr-
!
schnittstellenplatine festziehen.

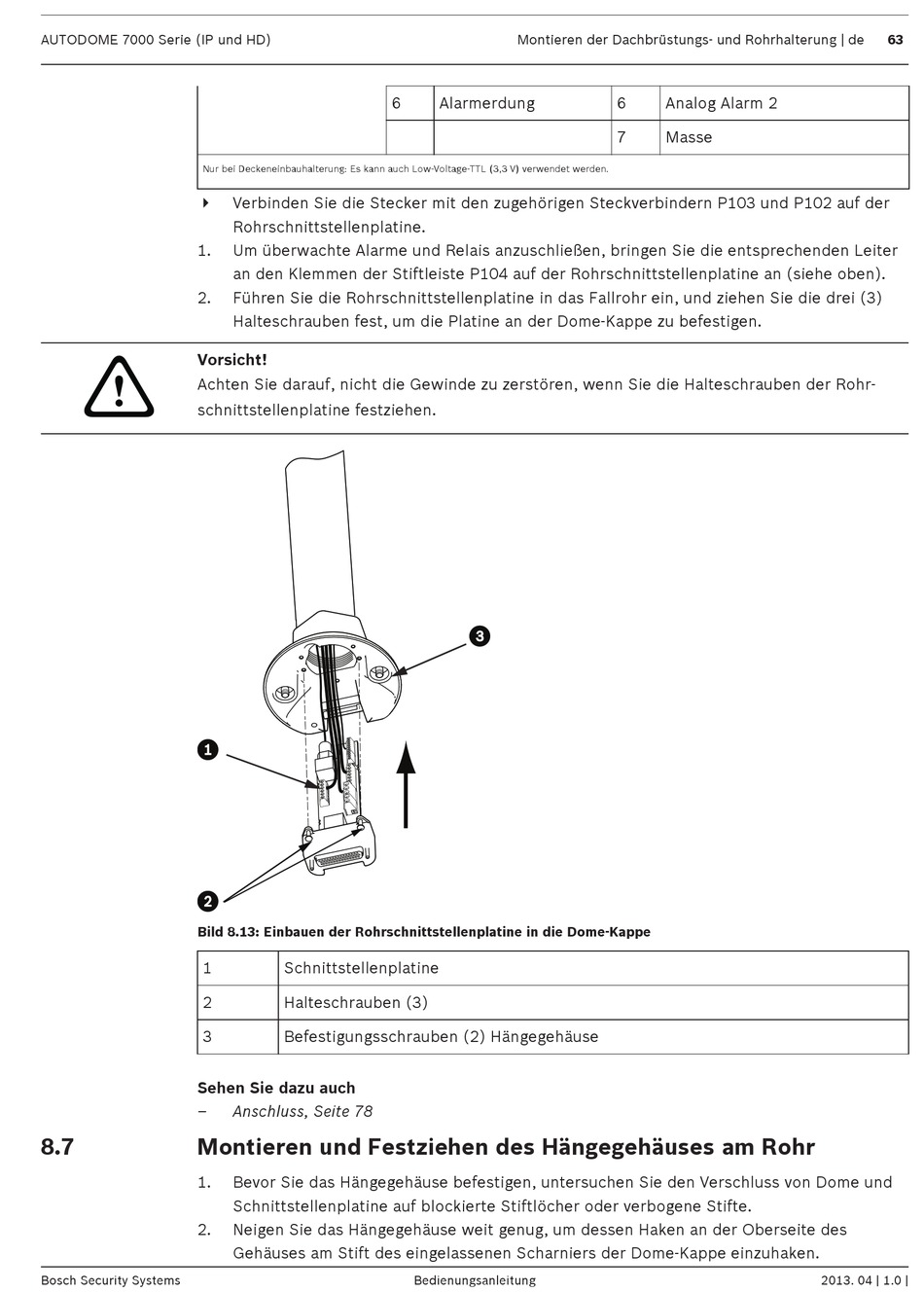

Bild 8.13: Einbauen der Rohrschnittstellenplatine in die Dome-Kappe
1
2
3
Sehen Sie dazu auch
–
8.7
Montieren und Festziehen des Hängegehäuses am Rohr
1.
2.
Bosch Security Systems
6
Verbinden Sie die Stecker mit den zugehörigen Steckverbindern P103 und P102 auf der
Rohrschnittstellenplatine.
Um überwachte Alarme und Relais anzuschließen, bringen Sie die entsprechenden Leiter
an den Klemmen der Stiftleiste P104 auf der Rohrschnittstellenplatine an (siehe oben).
Führen Sie die Rohrschnittstellenplatine in das Fallrohr ein, und ziehen Sie die drei (3)
Halteschrauben fest, um die Platine an der Dome-Kappe zu befestigen.
Schnittstellenplatine
Halteschrauben (3)
Befestigungsschrauben (2) Hängegehäuse
Anschluss, Seite 78
Bevor Sie das Hängegehäuse befestigen, untersuchen Sie den Verschluss von Dome und
Schnittstellenplatine auf blockierte Stiftlöcher oder verbogene Stifte.
Neigen Sie das Hängegehäuse weit genug, um dessen Haken an der Oberseite des
Gehäuses am Stift des eingelassenen Scharniers der Dome-Kappe einzuhaken.
Montieren der Dachbrüstungs- und Rohrhalterung | de
Alarmerdung
Bedienungsanleitung
6
Analog Alarm 2
7
Masse
63
2013. 04 | 1.0 |
