38
de | Installieren der Wand-, Ecken- und Masthalterungen für den Hängearm
3.
Befestigen des Hängearms an der Montageplatte
Der Stift des unteren Hängearmscharniers ist mit einer Scharnierstiftarretierung versehen, um
das Scharnier geöffnet zu halten, während der Hängearm an der Montageplatte befestigt wird.
1.
2013. 04 | 1.0 |
Die mit der Masthalterung gelieferten Metallbänder sind für Masten mit einem
Durchmesser von 100 bis 380 mm geeignet. Für die Mastmontage wird ein Bandspanner
benötigt (separat erhältlich). Außerdem wird ein rechtwinkliger 3/4-Zoll-
Kabelkanalverbinder (20 mm) benötigt, durch den die Kabel für den Anschluss des
Hängearms geführt werden.
Befolgen Sie die Anweisungen der Bedienungsanleitung, die zum Lieferumfang des
Bandspanners gehört, um die Mastplatte sicher am Mast zu montieren. Setzen Sie sich
mit Ihrer Bosch Geschäftsstelle in Verbindung, um den Bandspanner (Teilenummer
TC9311PM3T) zu bestellen.
Sichern Sie die Montageplatte mithilfe der (im Lieferumfang enthaltenen) vier (4) Bolzen
(3/8 x 1-3/4 Zoll) und Federsicherungsscheiben auf der Mastplatte.
Entfernen Sie eine der Gummidichtungen von der Montageplatte.

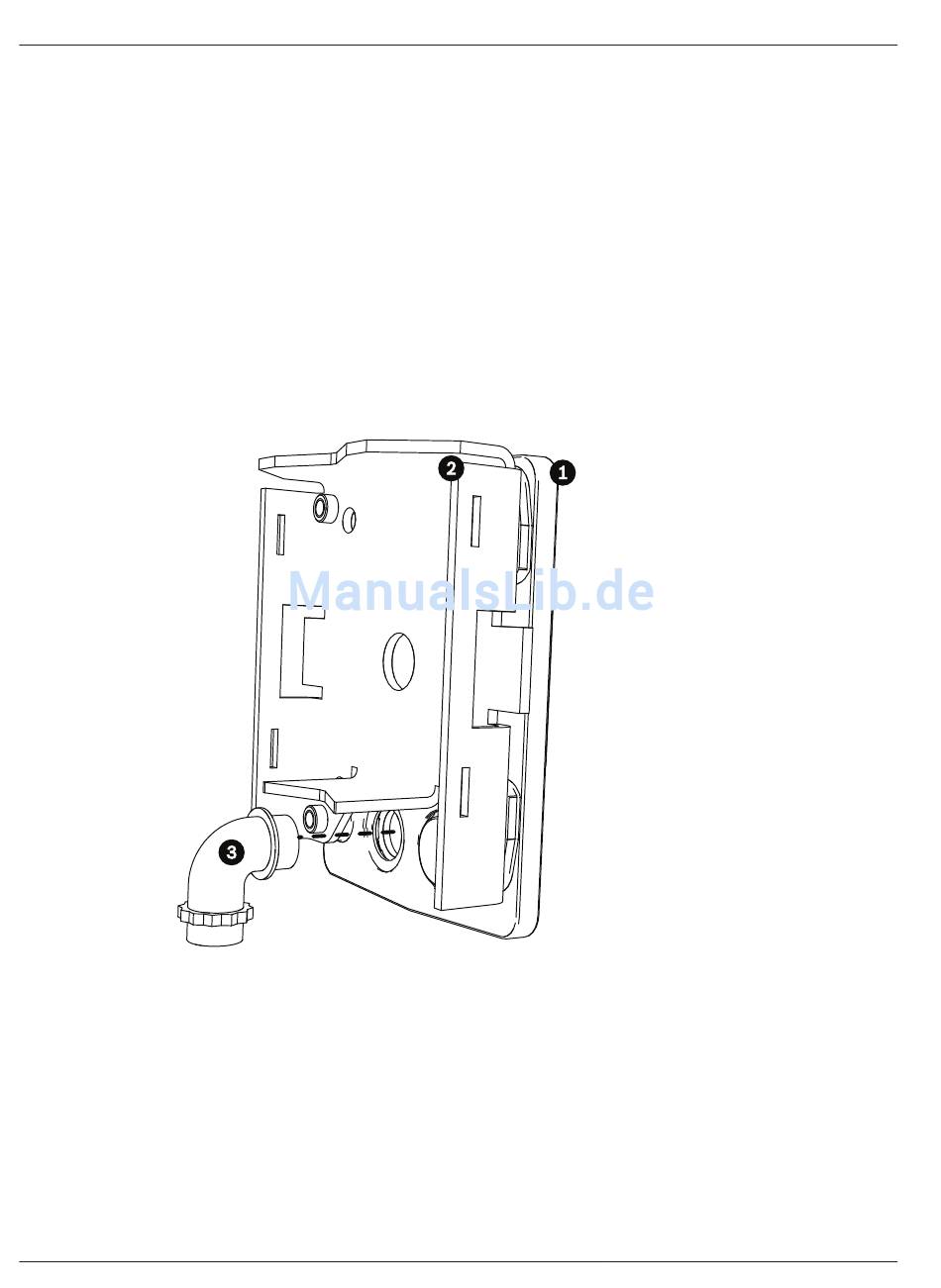

Nachdem die Montageplatte (Position 1, unten) an der Mastplatte (Position 2) befestigt
wurde, setzen Sie den rechtwinkligen Kabelkanal (Position 3) an der Montageplatte in die
leere Kabelöffnung ein, wie unten dargestellt:
Stellen Sie sicher, dass die Montageplatte sicher montiert ist.
Rücken Sie den Stift des unteren Scharniers aus, indem Sie den Stifthebel nach unten
drücken und hinter die Scharnierstiftarretierung drehen.
Bedienungsanleitung
AUTODOME 7000 Serie (IP und HD)
Bosch Security Systems
