AUTODOME 7000 Serie (IP und HD)

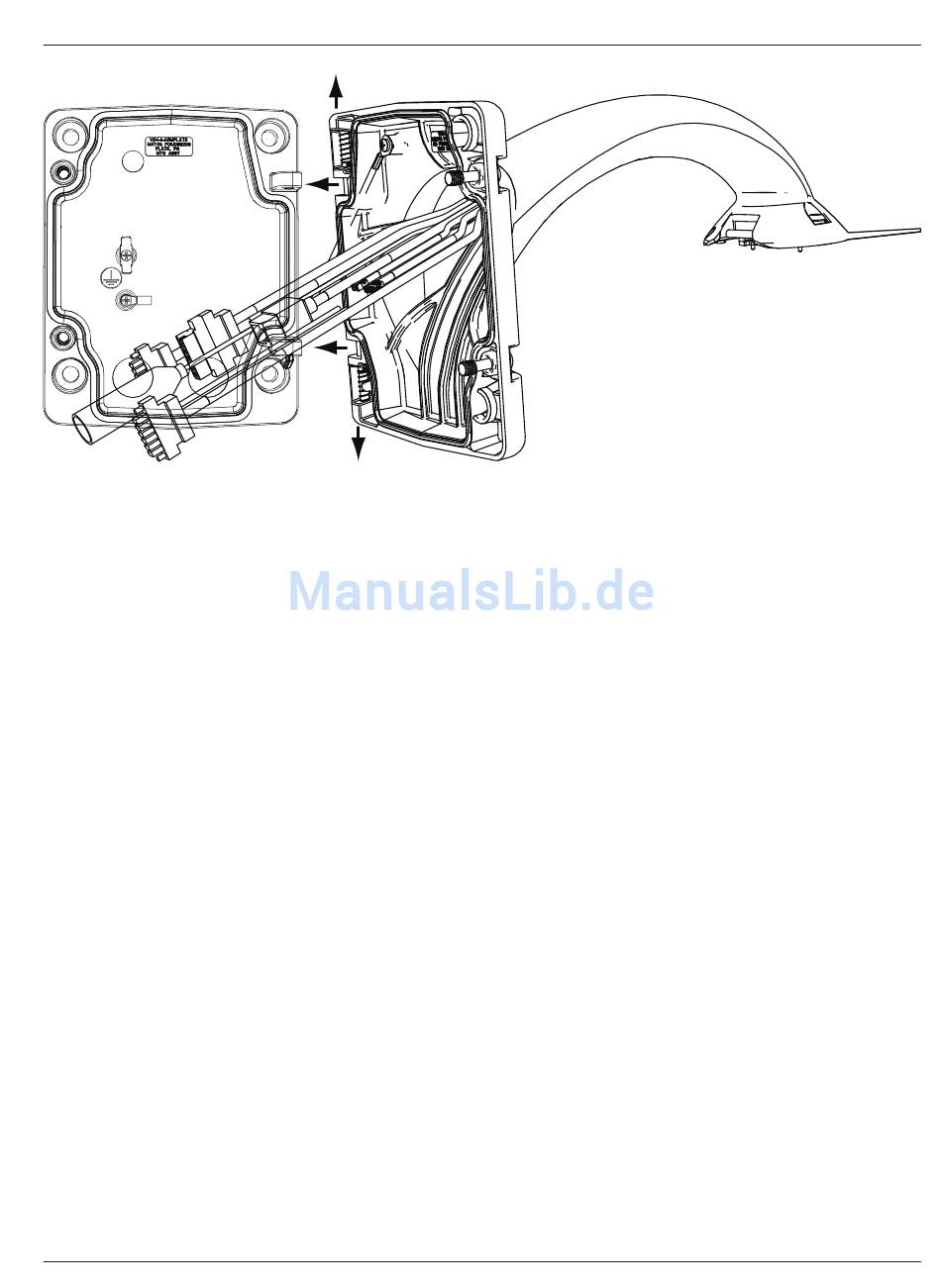

Bild 7.10: Anschließen des Hängearms an der Montageplatte
2.
3.
4.
Verlegen und Anschließen von Kabeln an einem Netzteilkasten
In der Abbildung unten sind die am Hängearm angeschlossenen Stromversorgungs- und
Steuerkabel dargestellt:
Bosch Security Systems
Installieren der Wand-, Ecken- und Masthalterungen für den Hängearm | de
Öffnen Sie das obere Scharnier, indem Sie den Stifthebel nach oben ziehen und
festhalten.
Hinweis: Beide Scharnierstifte müssen vollständig ausgerückt sein, um die Scharniere des
Hängearms zu öffnen (zu entriegeln), bevor Sie mit dem nächsten Schritt fortfahren.
Während Sie das obere Scharnier geöffnet halten, führen Sie das obere und untere
Scharnier des Hängearms über die Scharnierösen der Montageplatte.
Sobald Sie die Scharniere über die Scharnierösen geführt haben, lassen Sie den oberen
Scharnierstift los, sodass er in die Scharnieröse der Montageplatte eingreift. Lösen Sie
anschließend den Stift des unteren Scharniers aus seiner Arretierung, um den Hängearm
mit der Montageplatte zu verriegeln.
Bedienungsanleitung
39
2013. 04 | 1.0 |
