4.7 Netzanschluß
4.8 Prüfen nach der Montage

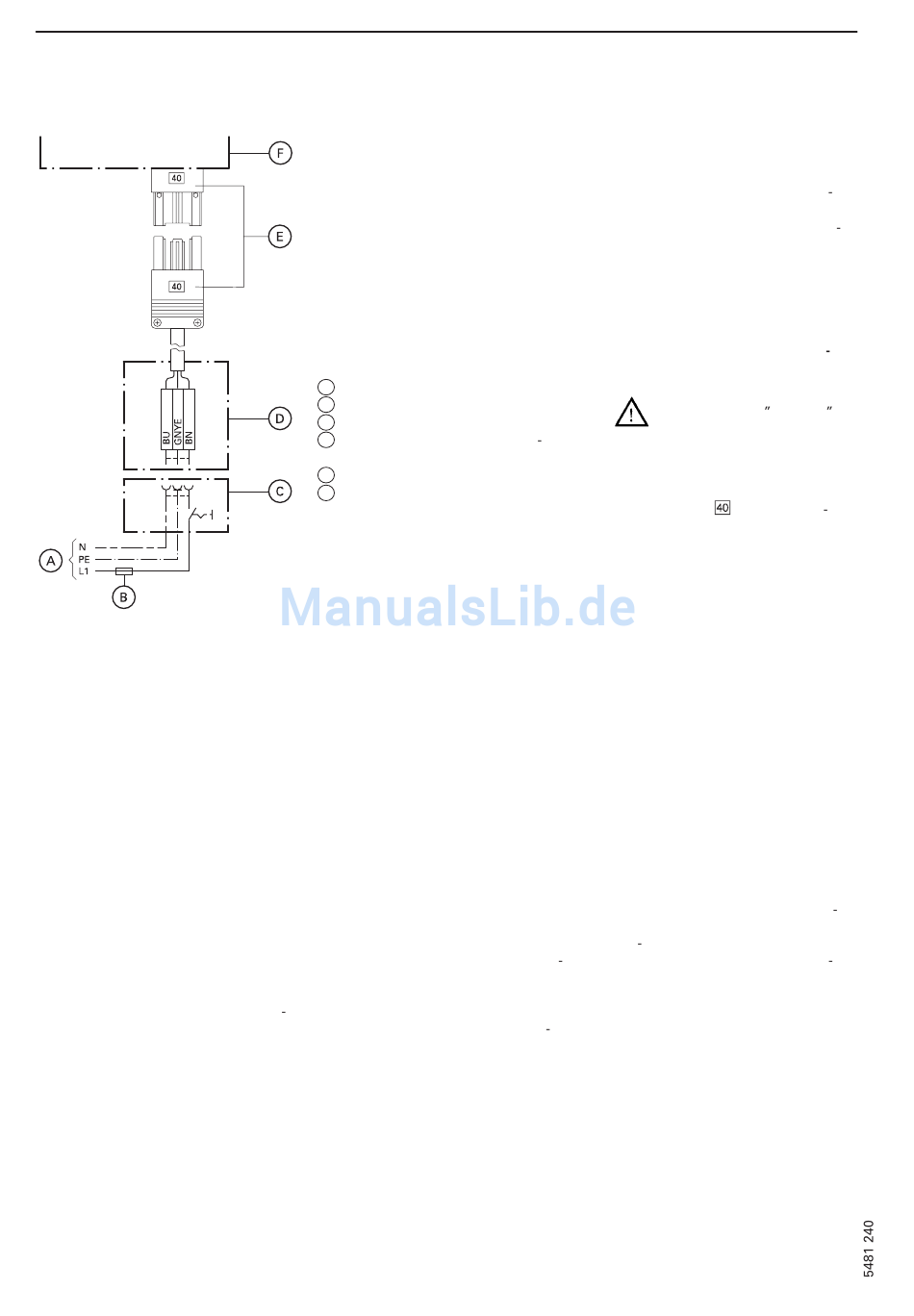

Abb. 20
Anschluß über polunverwechselbare Steckvorrichtung
4.8 Prüfen nach der Montage
Folgende Punkte prüfen (ankreuzen)
und eventuelle Mängel beheben:
VFühler bzw. Sensoren richtig in die
Tauchhülsen eingeführt?
VElektrische Anschlüsse richtig ausge
führt?
30
Netzanschluß 230 V 50 Hz
A
Sicherung, max. 16 A
B
Hauptschalter, 1polig
C
Polunverwechselbare Steckvor
D
richtung gemäß CEE 17 (bauseits)
Steckverbinder der Regelung
E
Steckeranschlußkasten der
F
Regelung
Farbkennzeichnung nach DIN IEC 757
BN braun
BU blau
GNYE grün/gelb
VAlle Steckverbindungen richtig
zusammengesteckt?
VRichtiger Kesselcodierstecker einge
steckt?
VSicherheitstemperaturbegrenzer
von 120 auf 110 bzw. 100 ºC umge
stellt (falls erforderlich)?
Anschluß über polunverwechselbare
Steckvorrichtung
1. Prüfen, ob Zuleitung für den Heiz
raum vorschriftsmäßig mit einem
Hauptschalter (außerhalb des Heiz
raumes) ausgerüstet ist.
2. Prüfen, ob Zuleitung zur Regelung
mit max. 16 A abgesichert ist.
3. Beiliegende Netzanschlußleitung in
der polunverwechselbaren Steck
vorrichtung gemäß CEE17 (bauseits)
anklemmen.
Dabei die Adern L1 und N
nicht vertauschen:
L1: braun
N: blau
PE: grün/gelb
4. Steckverbinder am Steckeran
schlußkasten der Regelung aufstecken
(hörbar einrasten), siehe Seite 16.
VZusätzliche Sicherheitstemperatur
begrenzer am halbautomatischen
Gas Heizkessel mit Brenner ohne
Gebläse umgestellt (falls erforder
lich)?
VTemperaturregler umgestellt (falls
erforderlich)?
