4.4 Brenner

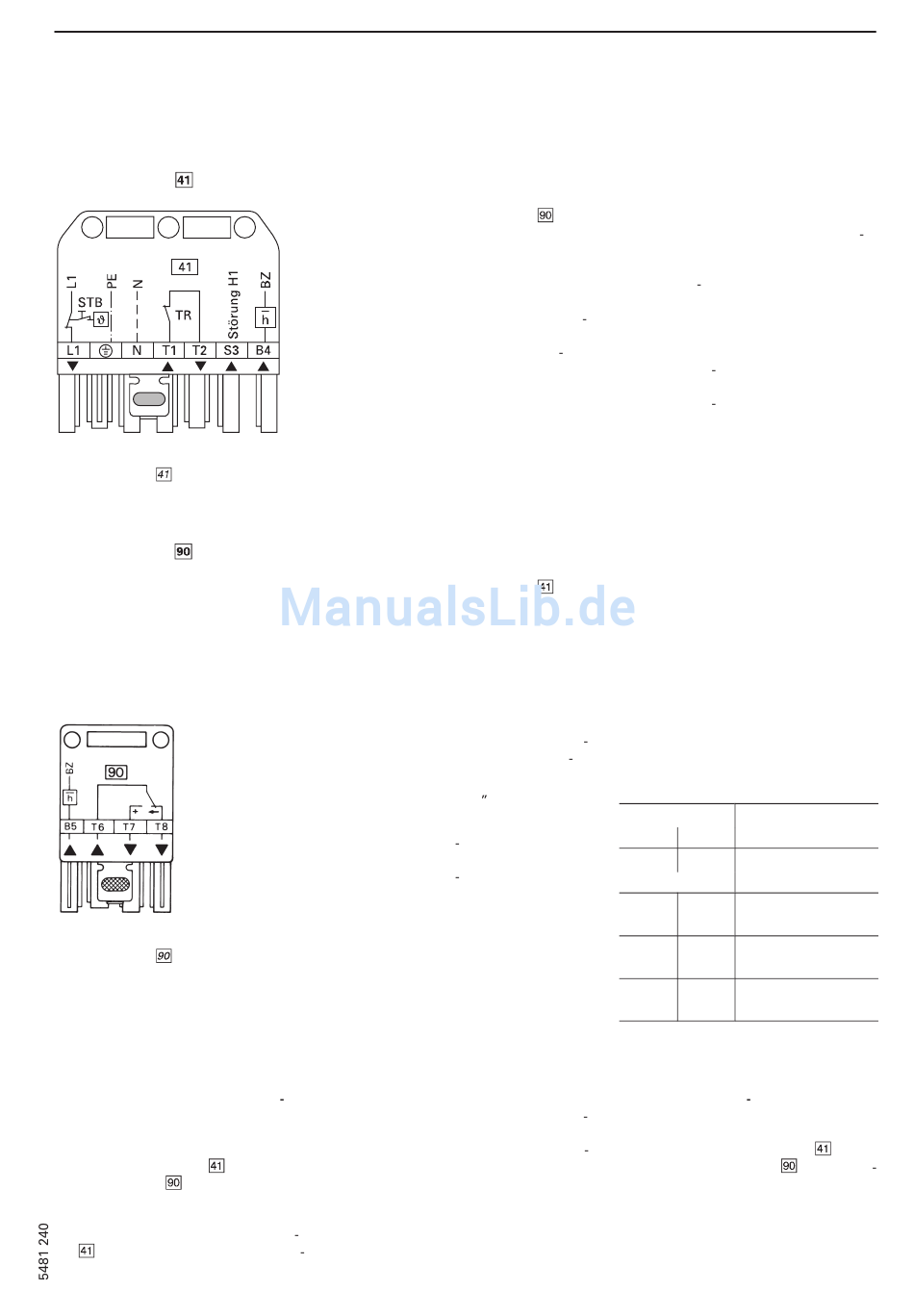

Steckverbinder
Abb. 12
Steckverbinder
Steckverbinder
Abb. 13
Steckverbinder
Anschluß von zweistufigen Öl/Gas
Gebläsebrennern
Brenner mit Steckverbindern
Brenner an Regelung anschließen; dazu
7polige Steckverbindung
Steckverbindung zusammenstecken
(hörbar einrasten), siehe Seite 16.
Brenner mit 6poligem Steckverbinder
können auch an 7poligen Steckverbin
der an der Brennerleitung der Rege
lung angeschlossen werden.
Zusammen mit Steckverbinder
Anschluß an zweistufige Brenner
Gerätebezeichnungen nach Abb. 12
STB Sicherheitstemperaturbegrenzer
der Kesselkreisregelung
TR Temperaturregler der Kesselkreis
regelung
H1 Anschlußmöglichkeit für Stör
signal Brenner
BZ Betriebsstundenzähler für die
1. Brennerstufe
Zusammen mit Steckverbinder
Anschluß an zweistufige Brenner
Gerätebezeichnungen nach Abb. 13
BZ Betriebsstundenzähler für die
2. Brennerstufe
Klemmenbezeichnungen
B5
T6, T7, T8
B
Y
Brenner ohne Steckverbinder
Mitgelieferte Gegenstücke in der Werk
statt montieren. An der Baustelle
werden dann nur noch die Steckverbin
und 4polige dungen zusammengesteckt.
Die Brennerleitung entsprechend
Abb. 12 und 13 anschließen.
zum
zum
Anschluß Betriebsstunden
zähler für die 2. Brenner
stufe
Regelkette 2. Brennerstufe
(über Zweipunktregler bei
2stufigem Betrieb)
Signal Flußrichtung:
Regelung ³ Brenner
Signal Flußrichtung:
Brenner ³ Regelung
4.4 Brenner
Klemmenbezeichnungen
L1 Phase über Sicherheitstempe
raturbegrenzer an den Brenner
PE Schutzleiter zum Brenner
N Null Leiter zum Brenner
T1, T2 Regelkette der 1. Brennerstufe
S3 Anschluß Brennerstörlampe
B4 Anschluß Betriebsstundenzähler
für die 1. Brennerstufe
B Signal Flußrichtung:
Regelung ³ Brenner
Y Signal Flußrichtung:
Brenner ³ Regelung
Relaisansteuerung von zweistufigen
Brennern
T8: 2. Brennerstufe EIN
T7: 2. Brennerstufe AUS
Funktionstabelle
Relais Funktion
K10 K11
erregt erregt 2. Brennerstufe AUS
Kein Betriebsfall!
nicht nicht 2. Brennerstufe EIN
erregt erregt
erregt nicht 2. Brennerstufe AUS
erregt
nicht erregt Neutral
erregt
Anschluß von Atola RN ab 56 kW,
Vollautomat
Brenner an die Regelung anschließen;
dazu 7polige Steckverbindung
4polige Steckverbindung
stecken (hörbar einrasten), siehe Seite 16.
und
zusammen
