3.2 Anwendungsbeispiele für Atola, Paromat, Rondomat und Turbomat Duplex
3.2 Anwendungsbeispiele

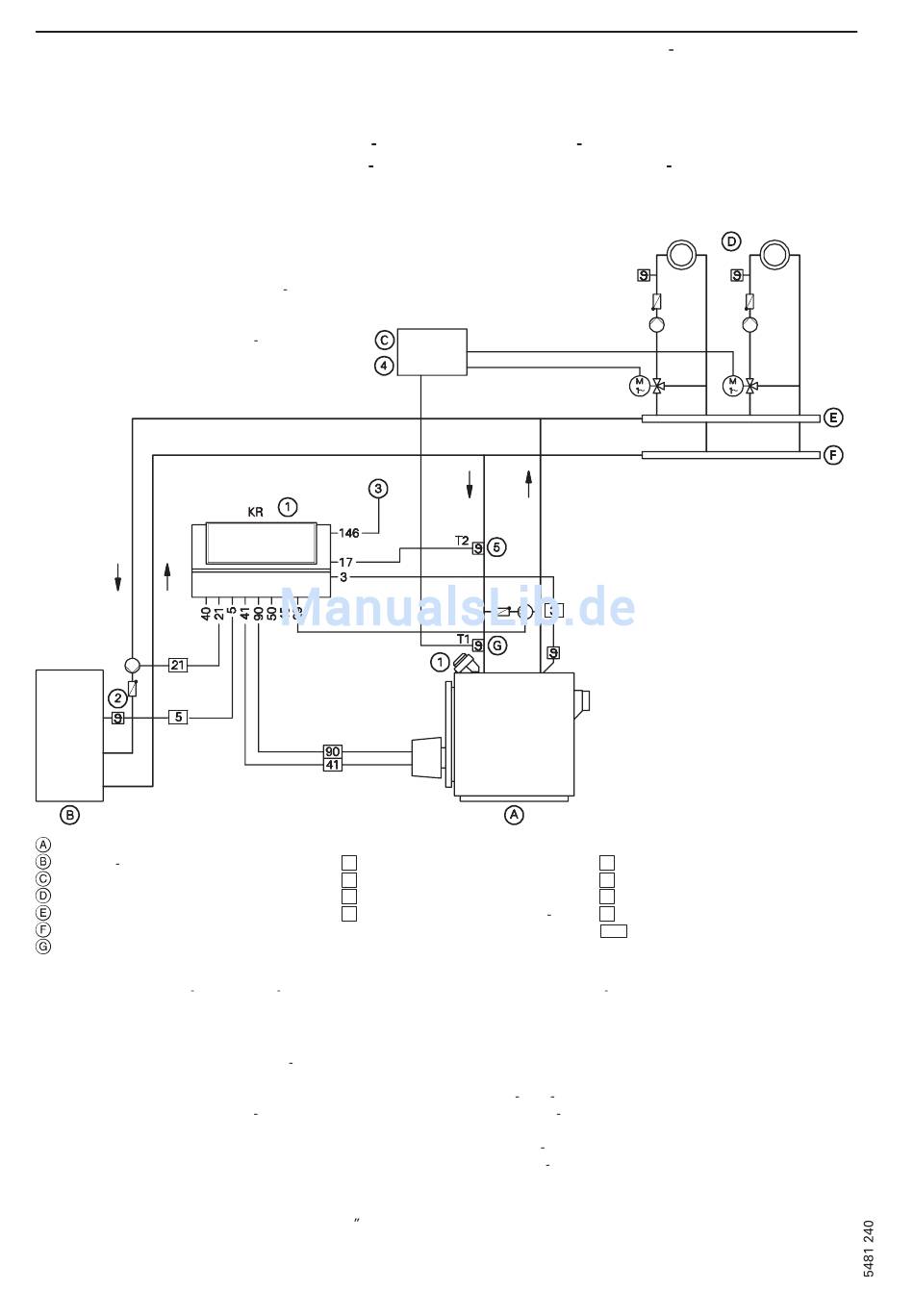

Einkesselanlage mit Beimischpumpe zur Rücklauftemperaturanhebung
Hinweise!
Das Anwendungsbeispiel stellt lediglich
eine Empfehlung dar und muß bauseits
auf Vollständigkeit und Funktionsfähig
keit geprüft werden.
Drehstromverbraucher sind über
zusätzliche Leistungsschütze anzu
schließen.
*1
Heizkessel mit KR
Speicher Wassererwärmer
Anschlußkasten mit Hilfsschütz
Heizkreise
Vorlaufverteiler
Rücklaufsammler
Temperaturregler T1
(Zufahren der Heizkreise)
*1
Das Beispiel zeigt Paromat bzw. Turbomat Heizkessel; bei Atola und Rondomat sind Kesselvorlauf und rücklauf an der Rückseite angeordnet.
Kurzbeschreibung
H Einkesselanlage mit Rücklauftempera
turanhebung
H Betrieb mit angehobener Kessel
wassertemperatur
H Zweistufiger Brenner
H Mit oder ohne Trinkwassererwärmung
10
für Atola RN ab 56 kW, Paromat Simplex,

Paromat Triplex, Rondomat und Turbomat Duplex

Steckverbinder:
Kesseltemperatursensor
3
Speichertemperatursensor
5
Rücklauftemperatursensor
17
Umwälzpumpe zur Speicher
21
beheizung
H Rücklauftemperaturanhebung durch
- Beimischpumpe, eingeschaltet bei
- Unterschreiten der Mindest Rück
- lauftemperatur (erfaßt durch Rück
- lauftemperatursensor T2).
- Zufahren der Mischer bei Unter
- schreiten der am Temperaturreg
- ler T1 eingestellten Temperatur
Der Rücklauftemperatursensor muß
bei externer Kesselfreigabe aktiviert
sein (siehe Seite 19).
H KR mit integriertem Diagnosesystem
Beimischpumpe
29
Netzanschluß, AC 230 VX/50 Hz
40
Brenner Stufe 1
41
Brenner Stufe 2
90
Externe Anforderung
146
Anschlußarbeiten
Beimischpumpe (bauseits)
Anbau der Beimischpumpe siehe
Angaben des Pumpenherstellers.
Rücklauftemperatursensor T2
Am Heizungsrücklauf montieren
und an KR anschließen.
Temperaturregler T1
Am Heizungsrücklauf montieren und
entsprechend Verdrahtungsschemen
auf Seite 11 anschließen.
