Anwendungsbeispiele

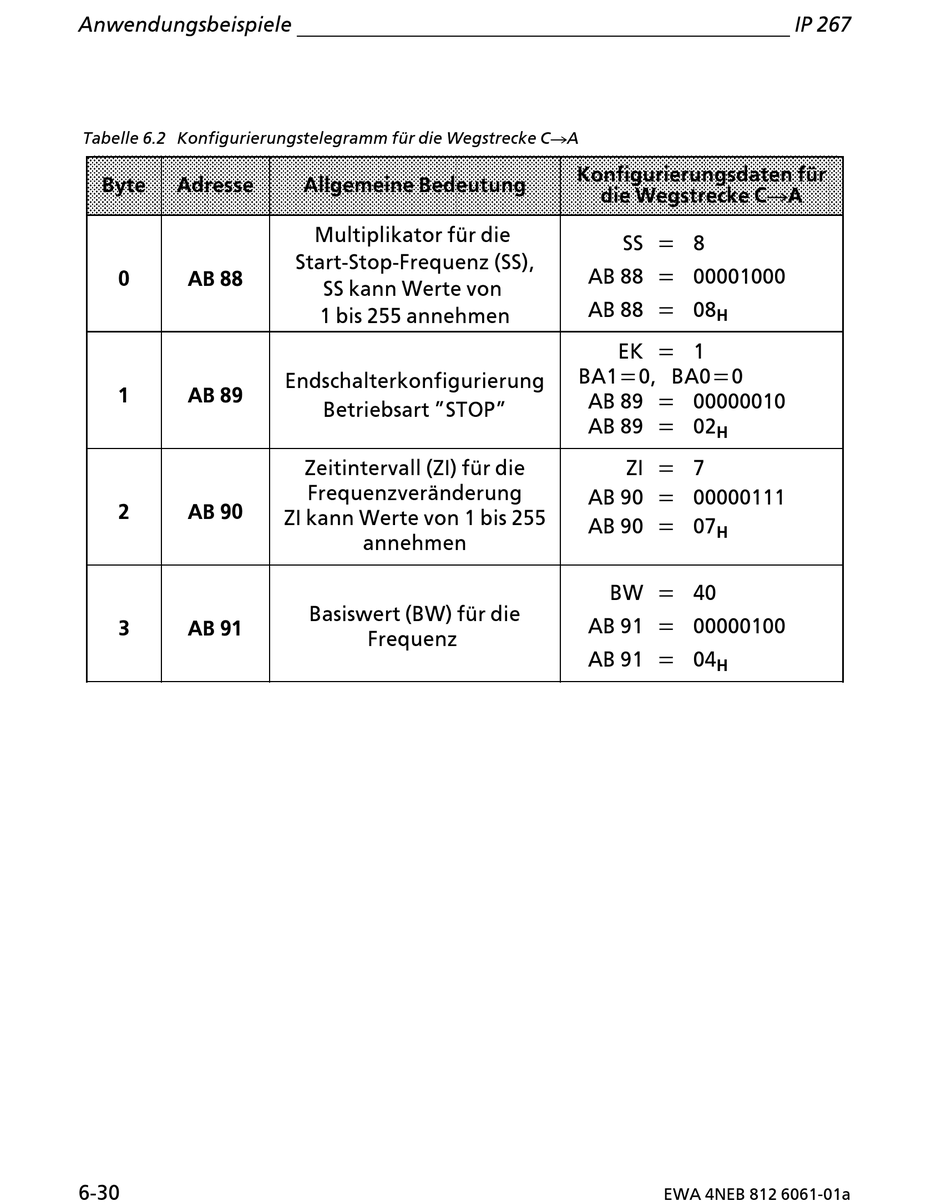

Tabelle 6.2 Konfigurierungstelegramm fÂr die Wegstrecke CÆA
Byte Adresse
0 AB 88
1 AB 89
2 AB 90
3 AB 91
6>30
Allgemeine Bedeutung
Multiplikator fÂr die
Start>Stop>Frequenz (SS),
SS kann Werte von
1 bis 255 annehmen
Endschalterkonfigurierung
Betriebsart ∫STOP∫
Zeitintervall (ZI) fÂr die
Frequenzverßnderung
ZI kann Werte von 1 bis 255
annehmen
Basiswert (BW) fÂr die
Frequenz
Konfigurierungsdaten fÂr
die Wegstrecke CÆA
SS = 8
AB 88 = 00001000
AB 88 = 08
H
EK = 1
BA1=0, BA0=0
AB 89 = 00000010
AB 89 = 02
H
ZI = 7
AB 90 = 00000111
AB 90 = 07
H
BW = 40
AB 91 = 00000100
AB 91 = 04
H
EWA 4NEB 812 6061>01a
IP 267
