Anschlüsse

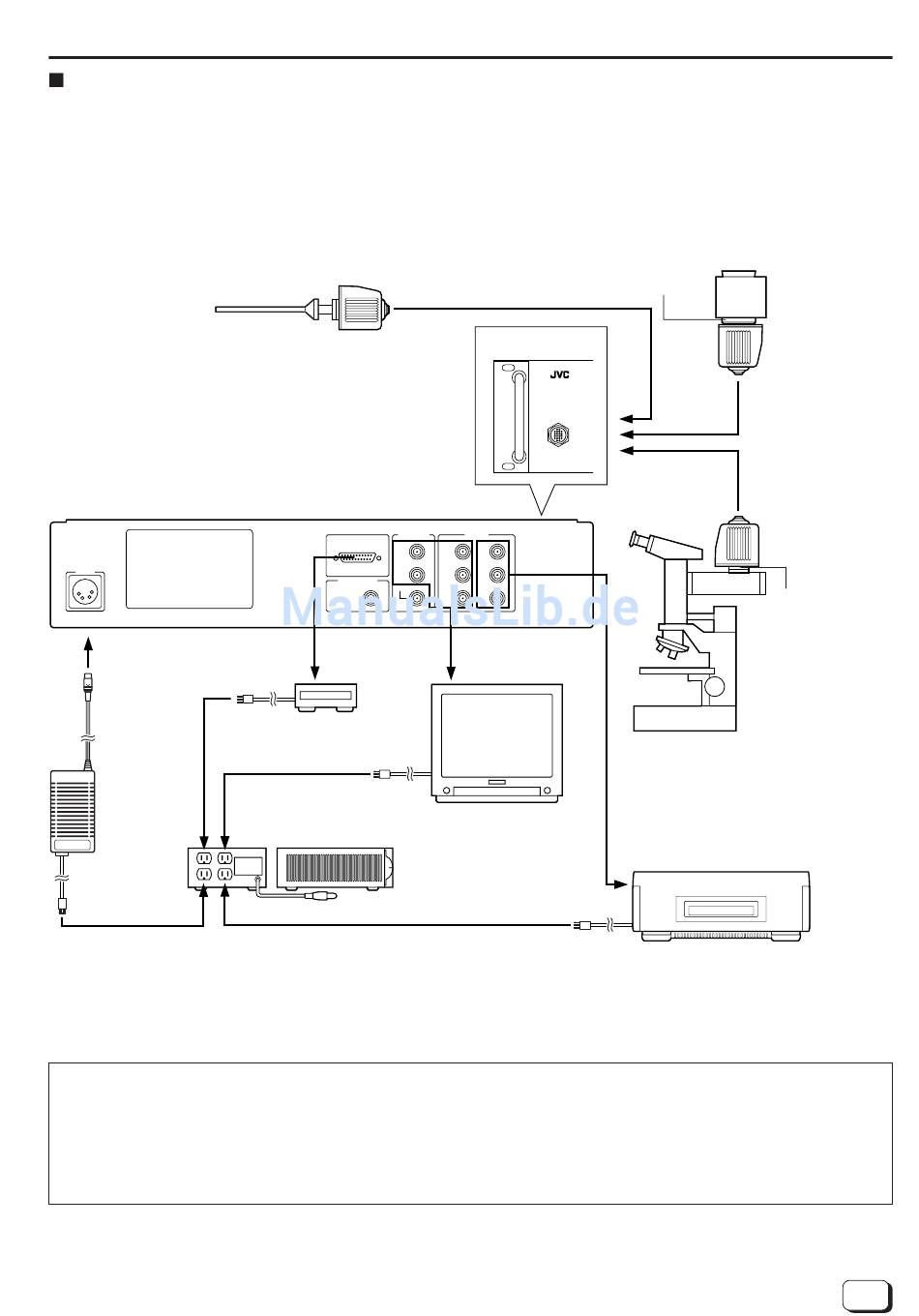

Anschlußbeispiel
Hinweise:
• Schließen Sie diese Kamera nur an die in den Zeichnungen dargestellten Geräte an.
• Verwenden Sie stets den Isoliertransformator AA-V31E.
Anwendung bei endoskopischen Untersuchungen
Endoskop-Videoadapter GL-V63J*
Endoskop-Video-Zoom-Adapter GL-V64J*
Endoskop
* Verwenden Sie stets einen für das Endoskop vorgesehenen Adapter.
Steuergerät der Kamera (Rückseite)
DC-IN
Gleichstrom 12 V
Wechselstrom-
adapter
(AA-V112E)
• Der Kamerakopf und das Steuergerät der Kamera wurden als Set eingestellt. Achten Sie darauf, daß die Seriennummern
zusammenpassen.
Bei Verwendung einer anderen Kombination wird möglicherweise nicht die beste Bildqualität erzielt.
• Stellen Sie sicher, daß die Kriechströme nach Anschließen des Systems das angegebene Maß nicht übersteigen.
Verwenden Sie unbedingt einen Isoliertransformator AA-V31E.
• Wenn der Isoliertransformator an der Außenseite korrodiert ist, kann die Erdung beeinträchtigt sein. Lassen Sie das
Gehäuse durch Ihren örtlichen JVC-Händler ersetzen.
SYNC OUT
HD
VD
GEN-LOCK IN
C. SYNC
V S / C . SYNC
(75Ω)
RGB-Signal
ZIP-Laufwerk
Z250S
Isoliertransformator
AA-V31E
Wechselstrom 230 V
Anwendung bei Operationen
1/2"-Bajonett-Adapter
Vorderes
Bedienungsfeld
CAMERA
HD OUT
G
Y
B
P
B
R
P
R
HD-Videosignal
(Y, PB, PR)
HD-Monitor
HV-M2000V
Objektiv
(handelsüblich)
(GL-V62J)
Kamerakopf
Kamerakabel
VC-V10 oder VC-V3
(als Zubehör erhältlich)
Kamerakopf
Mikroskopadapter
GL-V61J
(als Zubehör
erhältlich)
Anwendung für Operationsmikroskope
W-VHS-Videorekorder
SR-W7 MAE
11
