Viessmann Vitovent 100-D H40E B55 Montage- Und Serviceanleitung
Vorschau ausblenden
Andere Handbücher für Vitovent 100-D H40E B55:
- Montage- und serviceanleitung (60 Seiten) ,
- Planungsanleitung (48 Seiten)
Verwandte Anleitungen für Viessmann Vitovent 100-D H40E B55
Inhaltszusammenfassung für Viessmann Vitovent 100-D H40E B55

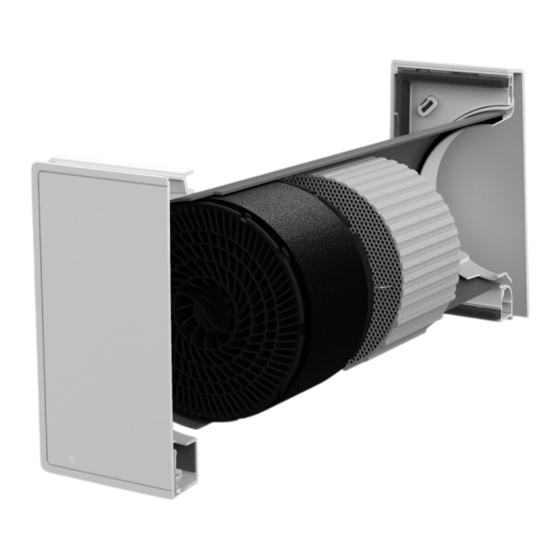

- Seite 1 VIESMANN Montage- und Serviceanleitung für die Fachkraft Vitovent 100-D Typ H40E B55 (F) Typ H40E B55 (L) Dezentrales Wohnungslüftungs-System mit Wärmerückgewinnung für max. Luft- volumenstrom 55 m VITOVENT 100-D Bitte aufbewahren! 6199484 DE 2/2024...
- Seite 2 Sicherheitshinweise Sicherheitshinweise Bitte befolgen Sie diese Sicher- heitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Gefahr Hinweis Dieses Zeichen warnt vor Perso- Angaben mit dem Wort Hinweis enthal- nenschäden. ten Zusatzinformationen. Achtung Dieses Zeichen warnt vor Sach- und Umweltschäden.
- Seite 3 Geräten mindestens 4 min warten, bis sich die Span- nung abgebaut hat. Anlage gegen Wiedereinschalten ■ sichern. Instandsetzungsarbeiten Achtung Die Instandsetzung von Bauteilen mit sicherheitstechnischer Funktion gefährdet den sicheren Betrieb der Anlage. Defekte Bauteile müssen durch Viessmann Originalteile ersetzt werden.
- Seite 4 Anlage geprüft wurden, können die Funktion beeinträchtigen. Der Ein- bau nicht zugelassener Komponen- ten sowie nicht genehmigte Ände- rungen und Umbauten können die Sicherheit beeinträchtigen und die Gewährleistung einschränken. Bei Einbau und Austausch aus- schließlich Viessmann Originalteile oder von Viessmann freigegebene Komponenten verwenden.
- Seite 5 Inhaltsverzeichnis Information Entsorgung der Verpackung ..............Symbole ....................Bestimmungsgemäße Verwendung ............Produktinformation ................. Wartungsteile und Ersatzteile ..............Viessmann Partnershop ..............■ Viessmann Ersatzteil-App ..............■ Montagevorbereitung Anforderungen an die Montage ............. 10 Raumluftabhängige Feuerstätte und Vitovent ........11 Raumluftunabhängige Feuerstätte und Vitovent ........ 11 ■...
- Seite 6 Inhaltsverzeichnis Inhaltsverzeichnis (Fortsetzung) Technische Daten Vitovent 100-D, Typ H40E B55 (F) und Typ H40E B55 (L) ....63 Bedienteile (Zubehör) ................64 Anhang Endgültige Außerbetriebnahme und Entsorgung ........65 Bescheinigungen Konformitätserklärung ................66 Stichwortverzeichnis ........................ 67...
- Seite 7 Information Entsorgung der Verpackung Verpackungsabfälle gemäß den gesetzlichen Festle- gungen der Verwertung zuführen. DE: Nutzen Sie das von Viessmann organisierte Ent- sorgungssystem. AT: Nutzen Sie das gesetzliche Entsorgungssystem ARA (Altstoff Recycling Austria AG, Lizenznum- mer 5766). CH: Verpackungsabfälle werden vom Heizungs-/ Lüftungsfachbetrieb entsorgt.
- Seite 8 Information Bestimmungsgemäße Verwendung Das Gerät darf bestimmungsgemäß nur in Lüftungs- Darüber hinausgehende Verwendung ist vom Herstel- systemen gemäß DIN 1946-6 unter Berücksichtigung ler fallweise freizugeben. der zugehörigen Montage-, Service- und Bedienungs- anleitungen installiert und betrieben werden. Es ist Fehlgebrauch des Geräts bzw. unsachgemäße Bedie- ausschließlich für die kontrollierte Wohnungslüftung nung (z.
- Seite 9 Information Produktinformation (Fortsetzung) H40E B55 (L) H40E B55 (F) Bedienteil Batterie 100-D Funk Bedienteil WiFi 100-D Funk Wartungsteile und Ersatzteile Wartungsteile und Ersatzteile können Sie direkt online identifizieren und bestellen. Viessmann Partnershop Login: https://shop.viessmann.com/ Viessmann Ersatzteil-App www.viessmann.com/etapp...
- Seite 10 Montagevorbereitung Anforderungen an die Montage Die Lüftungsgeräte dürfen nur in einer Außenwand Zum Schutz vor Keimen und Staub nicht direkt über ■ ■ montiert werden. Erdgleiche montieren. Max. zu erwartende Schnee- ■ Geeignete Räume für die Montage: höhe berücksichtigen. – Wohn-, Schlafraum Empfohlene Montagehöhe: Min.
- Seite 11 Montagevorbereitung Anforderungen an die Montage (Fortsetzung) Bedienteil: Siehe Übersicht auf Seite 8. ■ ■ Netzteil Unterputz oder Netzteil Hutschiene (nur für Typ H40E B55 (L)) Raumluftabhängige Feuerstätte und Vitovent Gefahr Lüftungsgeräte nicht gemeinsam mit einer raum- ■ Der gleichzeitige Betrieb einer raumluftabhängi- luftabhängigen Feuerstätte (z.
- Seite 12 Montagevorbereitung Dunstabzugshaube, Abluft-Wäschetrockner und Vitovent Achtung Abluft-Dunstabzugshauben über ein koaxiales Fort- ■ Der gleichzeitige Betrieb einer Abluft-Dunstab- luftsystem anschließen, über das auch die entspre- zugshaube oder eines Abluft-Wäschetrockners chende Differenzluftmenge nachströmen kann. und des Lüftungsgeräts im selben Luftverbund ■ Bei Abluft-Dunstabzugshauben ist in Verbindung mit führt zu einem Unterdruck im Raum.
- Seite 13 Montagevorbereitung Betriebssicherheit und Systemvoraussetzungen… (Fortsetzung) Durchdringungswinkel Das senkrechte Auftreffen der Funksignale auf Wände Optimaler Durchdringungswinkel wirkt sich positiv auf die Empfangsqualität aus. Je nach Durchdringungswinkel verändert sich die effektive Wandstärke und somit die Dämpfung der elektromagnetischen Wellen. Flacher (ungünstiger) Durchdringungswinkel Abb.
- Seite 14 Montagevorbereitung Abmessungen (Fortsetzung) Wandstärken Wandstärke a Mit Außenwand- Mit Edelstahlau- Mit Montageele- Mit Steckadapter blende ßenwandblende ment für Fenster- laibung Dämmung 80 mm ≥ Min. 220 mm 220 mm 215 mm 270 mm Max. mit Wandhülse 500 mm 490 mm 495 mm 495 mm 500 mm...
- Seite 15 Montagevorbereitung Mindestabstände (Fortsetzung) Bei Montage von 2 Lüftungsgeräten in der Nähe einer Raumecke entsprechende Abstandsmaße zur Ecke beachten. Abb. 7 Kernlochbohrung für Wandhülse für Lüftungsge- Alternativ: Wanddurchbruch für Montage-Set eckig rät 1 mit Wandhülse für Lüftungsgerät 2 Alternativ: Wanddurchbruch für Montage-Set eckig Kernlochbohrung für Wandhülse für Lüftungsge- mit Wandhülse für Lüftungsgerät 1 rät 3...
- Seite 16 Montagevorbereitung Mindestabstände (Fortsetzung) In Verbindung mit Montageelement für Fensterlaibung (Zubehör) . . . 3 0 . . . 4 8 Abb. 8 Kernlochbohrung für Wandhülse Unterteil Montageelement für Fensterlaibung Oberteil Montageelement für Fensterlaibung Dämmung über dem Montageelement für Fenster- laibung...
- Seite 17 Montageablauf Montage-Set eckig einbauen (Zubehör) Länge Wandhülse vor Fassadenaufbau ■ Bei Außenwandblende: 10 mm ■ Bei Edelstahlaußenwandblende: 5 mm Innenwandaufbau Mauerwerk Dämmung Fassadenaufbau Wandhülse Montage-Set eckig Abb. 9 Abmessungen zur Montage Länge Montage-Set eckig Schräge Länge Wandhülse (Innenwandaufbau bis Fassadenaufbau) 1.
- Seite 18 Montageablauf Wandhülse einbauen Maße Maße Wandhülse in Verbindung mit Außenwand- Maße Wandhülse in Verbindung mit Montageele- blende ment für Fensterlaibung Abb. 11 Länge Wandhülse vor Fassadenaufbau Abb. 12 Bei Außenwandblende: 10 mm ■ ■ Bei Edelstahlaußenwandblende: 5 mm d Schräge Länge Wandhülse (Innenwandaufbau bis Länge Wandhülse in Montageelement für Fassadenaufbau) Fensterlaibung = 5 mm...
- Seite 19 Montageablauf Wandhülse einbauen (Fortsetzung) Montage mit Außenwandblende: g = c + d ■ ■ Montage mit Montageelement für Fensterlaibung: g = c + e + f ■ Bei Montage mit Montage-Set eckig: g = b + c b Schräge Länge Wandhülse (Innenwandaufbau bis Fassadenaufbau) c Bei Außenwandblende: Länge Wandhülse vor Fassadenaufbau...
- Seite 20 Montageablauf Wandhülse einbauen (Fortsetzung) 6. Wandhülse abdichten. Aushärtezeit beachten. 7. Bei Montage mit Außenwandblende: Putzdeckel vor Beginn der Fassadenarbeiten aufsetzen. Abb. 15 Montageelement für Fensterlaibung einbauen (Zubehör) Die folgenden Arbeitsschritte werden für die linke Fensterlaibung gezeigt. Für die rechte Fensterlaibung das Montageelement um 180°...
- Seite 21 Montageablauf Montageelement für Fensterlaibung einbauen… (Fortsetzung) Abb. 16 Abb. 17 Unterteil Montageelement Halbe Breite Oberteil Montageelement Breite Unterteil Montageelement von Oberteil bis Fensterlaibung 1. Unterteil Montageelement so kürzen, dass h + k = Abstand von der Mitte des Wanddurch- bruchs oder der Kernbohrung bis zur Fensterlai- bung.
- Seite 22 Montageablauf Montageelement für Fensterlaibung einbauen… (Fortsetzung) Bei Verwendung eines Schalldämpfers für Fensterlaibungsvariante (Zubehör) Abb. 18...
- Seite 23 Montageablauf Montageelement für Fensterlaibung einbauen… (Fortsetzung) Bei Verwendung eines Schalldämpfers für Fensterlai- bungsvariante (Zubehör) Abb. 19...
- Seite 24 Montageablauf Montageelement für Fensterlaibung einbauen… (Fortsetzung) Abb. 20 Oberteil Montageelement für Fensterlaibung Unterteil Montageelement für Fensterlaibung 06. Montageelement für Fensterlaibung auf Außen- 08. Wärmedämmung auf Montageelement aufbringen wand verkleben. Montageelement während der (min. Dicke: 20 mm). Aushärtezeit stützen. 09. Kondenswasserablauf einklappen. Mit Putzdeckel 07.
- Seite 25 Montageablauf Montageelement für Fensterlaibung einbauen… (Fortsetzung) Abb. 21 Putzdeckel...
- Seite 26 Montageablauf Montageelement für Fensterlaibung einbauen… (Fortsetzung) 13. Bohrlöcher anzeichnen. Abb. 22...
- Seite 27 Montageablauf Montageelement für Fensterlaibung einbauen… (Fortsetzung) Abb. 23 Montageelement für Fensterlaibung Dämmstoffdübel...
- Seite 28 Montageablauf Montageelement für Fensterlaibung einbauen… (Fortsetzung) Abb. 24 18. Ausrichtung der Gitterstreben beachten. Installationsdose einbauen Bei Installation mit Netzteil Unterputz eine Mehrkam- 2. Schlitze für Leitungen oder Leitungskanäle vorse- mer-Elektronikdose mit folgenden Mindest-Abmessun- hen. gen verwenden: ■ Länge: 149 mm Hinweis ■...
- Seite 29 Montageablauf Leitungen verlegen Hinweis ■ Kleinspannungsleitungen < 42 V und Leitungen 42 V/230 V~ getrennt voneinander verlegen (min. > Abstand: 100 mm), um unerwünschte Wechselwir- kungen zu vermeiden. An die Leitungsenden isolierte Ader-Endhülsen auf- ■ pressen. ■ Mindestleitungsquerschnitt: 0,5 mm ■...
- Seite 30 Montageablauf Leitungen verlegen (Fortsetzung) Länge der Leitung am Ende des Wandschlitzes a in mm Typ H40E B55 (L): Verbindungsleitung vom Bedienteil ≥ Typ H40E B55 (F): Netzanschlussleitung 230 V~ ≥ Verbindungsleitung vom Bedienteil (nur Stecker an der Leitung anbringen: Siehe Kapitel „Elek- Typ H40E B55 (L)) trisch anschließen (Typ H40E B55 (L))“...
- Seite 31 Montageablauf Außenwandblende montieren (Fortsetzung) Halterung für Außenwandblende ohne Steckadap- Halterung für Außenwandblende mit Steckadapter ter montieren (Zubehör) montieren (Zubehör) Abb. 29 Abb. 28 Außenwandblende aufstecken Abb. 30 Wärmetauscher einsetzen Die folgende Abbildung zeigt beispielhaft die Montage ohne Montage-Set eckig. Die Arbeitsschritte in Verbin- dung mit Montage-Set eckig sind identisch.
- Seite 32 Montageablauf Wärmetauscher einsetzen (Fortsetzung) Wärmetauscher von innen in die Wandhülse einschie- ben. Die Griffschlaufe der Wärmetauscher muss zum Raum zeigen. Achtung Bei Außenwandblende mit Steckadapter: Falls der Wärmetauscher zu weit eingeschoben wird, löst sich die Außenwandblende. Wärmetauscher nur so weit einschieben, bis ein Widerstand spürbar ist.
- Seite 33 Montageablauf Unterputzrahmen einbauen (Zubehör) Nur bei Montage mit Montage-Set eckig 1. Positionen der Schrauben bei gerade ausgerichte- tem Unterputzrahmen markieren. Maße bei vollständigem Einschrauben des Unterputz- rahmens 3. Dämmstoffschrauben an markierter Position ca. 4 cm eindrehen (Unterputzrahmen leicht schräg). 4. Unterputzrahmen waagerecht ausrichten. 5.
- Seite 34 Montageablauf Wandhalterung Innenwandblende anbauen In Verbindung mit Wandhülse ohne Montage-Set eckig und ohne Unterputzrahmen Abb. 35 Bohrschablone Abb. 36 Wandhalterung Innenwandblende...
- Seite 35 Montageablauf Wandhalterung Innenwandblende anbauen (Fortsetzung) In Verbindung mit Wandhülse mit Montage-Set eckig und mit Unterputzrahmen Abb. 37 Unterputzrahmen Wandhalterung Innenwandblende Schalldämpfer (Zubehör) einbauen Die folgenden Abbildungen zeigen beispielhaft die Montage ohne Montage-Set eckig. Die Arbeitsschritte in Verbindung mit Montage-Set eckig sind identisch. Abb.
- Seite 36 Montageablauf Schalldämpfer (Zubehör) einbauen (Fortsetzung) Abb. 41 Schalldämpfer Innenwandblende Elektrisch anschließen Typ H40E B55 (F) Lüftungsgerät Netzteil Unterputz Bedienteil Abb. 42 Funkverbindung Bedienteil/Netzteil: 5-V-Leitung...
- Seite 37 Montageablauf Elektrisch anschließen Typ H40E B55 (F) (Fortsetzung) Lüftungsgerät Abb. 43 Leiterplatte in der Innenwandblende Anschlussklemme Netzspannung 230 V~ Taster Anschlussbuchse Druck- und Raumluftqualitäts- Anschluss Ventilator sensor (Zubehör) Status-LED Codierschalter Abb. 44 Netzanschlussleitung 230 V~ Ferrit Spannungsversorgung Ventilator (am Ventilator angeschlossen)
- Seite 38 Montageablauf Elektrisch anschließen Typ H40E B55 (F) (Fortsetzung) Druck- und Raumluftqualitätssensor einstecken (Zubehör) Nur in Verbindung mit Typ H40E B55 (F) verwendbar Achtung Der Druck- und Raumluftqualitätssensor ermöglicht die Elektrostatische Entladung kann elektronische automatische Anpassung des Luftvolumenstroms in Baugruppen beschädigen. Abhängigkeit von Temperatur, Feuchte und Druck- Vor den Arbeiten geerdete Objekte, z.
- Seite 39 Montageablauf Elektrisch anschließen Typ H40E B55 (F) (Fortsetzung) 2. Position Anschlussbuchse: Siehe Abb. 43 auf Hinweis Seite 37. Bei Verwendung des Druck- und Raumluftqualitätssen- sors die Ausrichtung der Einbauwand des Lüftungsge- Achtung räts an den Codierschaltern aller Lüftungsgeräte ein- Auch geringe mechanische Beanspruchung stellen.
- Seite 40 Montageablauf Elektrisch anschließen Typ H40E B55 (F) (Fortsetzung) Bedienteil WiFi 100-D Funk 230 V~ Abb. 47 Brücke (für Wohnungswirtschaftsmodus: Siehe Netzteil 5 V Seite 59) Anschlussklemme Spannungsversorgung 5 V Netzanschluss 230 V~...
- Seite 41 Montageablauf Elektrisch anschließen Typ H40E B55 (F) (Fortsetzung) Hinweis 1. 230-V-Leitung vom Verteilerschrank am Netzteil Bedienteil nur auf ebener Wand montieren. anschließen. 230 V Abb. 48...
- Seite 42 Montageablauf Elektrisch anschließen Typ H40E B55 (F) (Fortsetzung) Bedienteil Batterie 100-D Funk Abb. 49 Brücke (für Wohnungswirtschaftsmodus: Siehe Seite 59) 2. 2 Batterien, Typ AAAA, einlegen. Hinweis Nach Einlegen der Batterien das Mesh innerhalb von 15 Minuten einrichten: Siehe Seite 54. Falls das Mesh erst später eingerichtet wird, die Batterien zu dem späteren Zeitpunkt einlegen.
- Seite 43 Montageablauf Elektrisch anschließen Typ H40E B55 (F) (Fortsetzung) Codierschalter einstellen Mit den Codierschaltern wird der Luftvolumenstrom der Mit den Codierschaltern kann Folgendes eingestellt Lüftungsgeräte in Abhängigkeit von der Einbauwand werden: und ggf. von den Messwerten des Druck- und Raum- ■ Codierschalter 1: Luftförderrichtung beim Anlaufen luftqualitätssensors (Zubehör) geregelt.
- Seite 44 Montageablauf Elektrisch anschließen Typ H40E B55 (L) (Fortsetzung) Abb. 51 Lüftungsgerät/Bedienteil: 12-V- und Kom- ■ munikationsleitung (z. B. LiYY) <50 m ■ Bedienteil/Netzteil: 12-V-Leitung Lüftungsgerät Netzteil Unterputz oder Netzteil Hutschiene (Zubehör) Bedienteil...
- Seite 45 Montageablauf Elektrisch anschließen Typ H40E B55 (L) (Fortsetzung) Lüftungsgerät Abb. 52 Spannungsversorgung 12 V und PWM-Ansteue- rung vom Bedienteil Anschlussleitung Ventilator (am Ventilator ange- schlossen) BU GND VT PWM-Ansteuerung (Zuluft: „PWM IN“, Abluft: „PWM OUT“) RD +12 V Farbkennzeichnung nach IEC 60757: BU Blau VT Violett RD Rot...
- Seite 46 Montageablauf Elektrisch anschließen Typ H40E B55 (L) (Fortsetzung) Bedienteil Bedienteil 100-D Leitung +12 V PWM IN +12 V PWM OUT 12 V 230 V~ Abb. 53 Codierschalter Brücke (für Wohnungswirtschaftsmodus: Siehe 12-V- und Kommunikationsleitung (Zuluft) Seite 59) 12-V- und Kommunikationsleitung (Abluft) Anschlussklemme Spannungsversorgung 12 V Netzanschluss 230 V~ Netzteil Unterputz oder Netzteil Hutschiene (Zube-...
- Seite 47 Montageablauf Elektrisch anschließen Typ H40E B55 (L) (Fortsetzung) Bedienteil mit Netzteil Unterputz anschließen Hinweis Bedienteil nur auf ebener Wand montieren. 12 V 12 V/PWM 230 V Abb. 54 1. 12-V- und Kommunikationsleitungen von der 3. Netzteil Unterputz an Leiterplatte Bedienteil Innenwandblende durch Unterputzdose führen und anschließen: Siehe Abb.
- Seite 48 Montageablauf Elektrisch anschließen Typ H40E B55 (L) (Fortsetzung) Bedienteil mit Netzteil Hutschiene anschließen Hinweis Bedienteil nur auf ebener Wand montieren. 12 V 12 V/PWM 12 V Abb. 55 1. 12-V- und Kommunikationsleitungen von der 3. 12-V-Leitung vom Netzteil an Bedienteil anschlie- Innenwandblende durch Unterputzdose führen und ßen: Siehe Abb.
- Seite 49 Montageablauf Elektrisch anschließen Typ H40E B55 (L) (Fortsetzung) Stellung Codierschalter Anzahl Vitovent 100-D pro Bedieneinheit Gleiche Anzahl für Zuluft- und Abluftbetrieb 3 Vitovent 100-D (2 Geräte für Zuluftbetrieb, 1 Gerät für Abluftbetrieb) 5 Vitovent 100-D (3 Geräte für Zuluftbetrieb, 2 Geräte für Abluftbetrieb) 7 Vitovent 100-D (4 Geräte für Zuluftbetrieb, 3 Geräte für Abluftbetrieb) Leistungsrelais (Zubehör) einbauen Nur in Verbindung mit Typ H40E B55 (L) verwendbar:...
- Seite 50 Montageablauf Elektrisch anschließen Typ H40E B55 (L) (Fortsetzung) Bedienteil Netzteil 1. Abluftventilator mit dem Leistungsrelais gemäß 4. Vitovent 100-D Lüftungsgeräte am Bedienteil auf Abb. 56 elektrisch anschließen. höchste Stufe einstellen. 2. 4 Drehschalter am Leistungsrelais auf folgende 5. „I on“ gegen den Uhrzeigersinn drehen, bis die Werte stellen: Vitovent 100-D Lüftungsgeräte ausschalten.
- Seite 51 Montageablauf Filter Innenwandblende einsetzen Abb. 58...
- Seite 52 Montageablauf Innenwandblende anbauen Abb. 59...
- Seite 53 Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite • 1. Kontrolle des Wohnungslüftungs-Systems..............54 • • • 2. Lüftungsgeräte einschalten....................54 • 3. Typ H40E B55 (F): Mesh einrichten.................. 54 •...
- Seite 54 Erstinbetriebnahme, Inspektion, Wartung Kontrolle des Wohnungslüftungs-Systems Gefahr Achtung Der gleichzeitige Betrieb einer raumluftabhängi- Der gleichzeitige Betrieb einer Abluft-Dunstab- gen Feuerstätte (z. B. offener Kamin) und des zugshaube oder eines Abluft-Wäschetrockners Lüftungsgeräts im selben Verbrennungsluftver- und des Lüftungsgeräts im selben Luftverbund bund führt zu einem gefährlichen Unterdruck im führt zu einem Unterdruck im Raum.
- Seite 55 Erstinbetriebnahme, Inspektion, Wartung Typ H40E B55 (F): Mesh einrichten (Fortsetzung) Mesh einrichten mit App Hinweis 7. Sobald alle Vitovent 100-D Lüftungsgeräte verbun- Vitovent-D App zur Mesh-Einrichtung ist für iOS- und den sind, Bedienteil einbinden: Android-Geräte verfügbar. Taste solange drücken, bis die Status-LED des Bedienteils 1-mal blau blinkt.
- Seite 56 Erstinbetriebnahme, Inspektion, Wartung Typ H40E B55 (F): Mesh einrichten (Fortsetzung) 3. Nur bei dem Vitovent 100-D Lüftungsgerät, mit 6. Bei dem Vitovent 100-D Lüftungsgerät, mit dem die dem die Einrichtung beginnen und enden soll: Mesh-Einrichtung begonnen wurde: Taster drücken, bis die Status-LED blau blinkt: Taster solange drücken, bis die Status-LED 1-mal Siehe Abb.
- Seite 57 Erstinbetriebnahme, Inspektion, Wartung Wartungsintervalle (Fortsetzung) Wartungsintervalle Bauteil Wartungsintervall Durchzuführende Arbeit Innenwandblende Nach Bedarf Oberflächen mit einem feuchten Tuch reinigen. Filter Wenn die Filter- Stark verschmutzten oder defekten Filter austauschen: Siehe fol- ■ wechselanzeige gendes Kapitel. aktiv ist Bei Umgebungs- ■ bedingungen mit erhöhtem Staub- anfall: Je nach Er-...
- Seite 58 Erstinbetriebnahme, Inspektion, Wartung Filter austauschen (Fortsetzung) 3. Neuen Filter in die Innenwandblende einsetzen. 5. Innenwandblende anbauen: Siehe Abb. 59 auf Seite 52. 4. Filterwechselanzeige zurücksetzen Typ H40E B55 (L): ■ Je nach Bedienteil Taste 3 s lang drücken. Die Status-LED blinkt 1-mal grün. Typ H40E B55 (F): ■...
- Seite 59 Erstinbetriebnahme, Inspektion, Wartung Montageelement für Fensterlaibung reinigen (Zubehör) 1. Gitter abbauen: Siehe Arbeitsschritt 18 auf 4. Schalldämpfer (falls vorhanden) mit einem feuch- Seite 28. ten Tuch reinigen. 2. Falls Schalldämpfer für Fensterlaibungsvariante 5. Schalldämpfer (falls vorhanden) einschieben. eingebaut, diesen herausziehen. 6.
- Seite 60 Diagnose und Störungsbehebung Diagnose Zustand Lüftungsgerät Ursache Maßnahme Ventilator wechselt nicht die Regelung arbeitet im Modus „Lüf- „Lüften“ mit Wärmerückgewinnung Drehrichtung. ten“ ohne Wärmerückgewinnung. am Bedienteil einstellen. Ventilator defekt Ventilator austauschen. Bedienteil oder Netzteil defekt Bedienteil oder Netzteil austauschen. Ventilator läuft nicht. Keine Spannungsversorgung Netzspannung wiederherstellen.
- Seite 61 Diagnose und Störungsbehebung Diagnose (Fortsetzung) Zustand Lüftungsgerät Ursache Maßnahme Zuluft zu kalt Regelung arbeitet im Modus „Lüf- „Lüften“ mit Wärmerückgewinnung ten“ ohne Wärmerückgewinnung. am Bedienteil einstellen. Wärmetauscher nicht eingesetzt Wärmetauscher einsetzen. Erhöhte Geräuschentwicklung im Ventilatorschaufeln verschmutzt Ventilatorschaufeln reinigen. ■ Lüftungsbetrieb Lüftungsgerät reinigen.
- Seite 62 Diagnose und Störungsbehebung Typ H40E B55 (F): WLAN-Einstellungen des Bedienteils zurücksetzen Gilt für Bedienteil WiFi 100-D Funk. Am Bedienteil gleichzeitig solange ■ Falls ein Bedienteil mit einem anderen WLAN ver- gedrückt halten, bis die Status-LED 3-mal schnell rot bunden werden soll. blinkt.
- Seite 63 Technische Daten Vitovent 100-D, Typ H40E B55 (F) und Typ H40E B55 (L) Typ H40E B55 (F) Typ H40E B55 (L) Luftvolumenströme Grundlüftung (Lüftungsstufe 1) ■ Reduzierte Lüftung (Lüftungsstufe 2) ■ Normale Lüftung (Lüftungsstufe 3) ■ Intensivlüftung (Lüftungsstufe 4) ■ Max.
- Seite 64 Technische Daten Bedienteile (Zubehör) Bedienteil 100-D Funk WiFi 100-D Funk Batterie 100-D 100-D Leitung Funk Elektrische Werte Betriebsspannung Leistungsaufnahme < 1 < 1 < 1 < 1 Schutzart IP 30 IP 30 IP 30 IP 30 Steuerausgang RS485 AB — —...
- Seite 65 Anhang Endgültige Außerbetriebnahme und Entsorgung Viessmann Produkte sind recyclingfähig. Komponen- Wir empfehlen, das von Viessmann organisierte Ent- ten und Betriebsstoffe der Anlage gehören nicht in den sorgungssystem zu nutzen. Betriebsstoffe (z. B. Wär- Hausmüll. meträgermedien) können über die kommunale Sam- Zur Außerbetriebnahme die Anlage spannungsfrei...
- Seite 66 Bescheinigungen Konformitätserklärung Wir, die Viessmann Climate Solutions SE, D-35108 Allendorf, erklären in alleiniger Verantwortung, dass das bezeichnete Produkt in Konstruktion und Betriebs- verhalten den europäischen Richtlinien und den ergänzenden nationalen Anforderungen entspricht. Die Konformitätserklärung ist mit Hilfe der Herstell-Nr. unter folgender Internetadresse zu finden: DE: www.viessmann.de/eu-conformity...
- Seite 67 Stichwortverzeichnis Stichwortverzeichnis Abluft-Wäschetrockner..........12 Leitungen verlegen.............29 Abmessungen............13 Leitungsschutzschalter..........54 – Bedienteil 100-D Funk..........14 Lüftungsgerät – Bedienteil 100-D Leitung.........14 – Ausschalten.............56 – Bedienteil Batterie 100-D Funk....... 14 – Einschalten..............54 – Bedienteil WiFi 100-D Funk........14 – Elektrisch anschließen........37, 45 Anforderungen Montage..........10 Anlagenbetreiber einweisen........59 Ausschalten..............56 Mesh einrichten............54...
- Seite 68 Wärmerückgewinnung..........8 – Mesh-Verbindung............ 61 Wärmetauscher – WLAN-Einstellungen..........62 – Einbauen..............31 – Reinigen..............58 Viessmann Ges.m.b.H. Viessmann Climate Solutions SE A-4641 Steinhaus bei Wels 35108 Allendorf Telefon: 07242 62381-110 Telefon: 06452 70-0 Telefax: 07242 62381-440 Telefax: 06452 70-2780 www.viessmann.at...
