Mechanischer Teil
Allgemeines
Die
Zahlen
im Text. und: 'bei den 'Abbildungen,
sind.
mit
den Positionsnummern;der
Ersatzteilliste
iden-—
tisch. Teile, die
in
der
Ersatzteilliste
nicht
vorkommen,
sind
mit
Buchstaben
gekennzeichnet.
"Ist
es
erforderlich,
lackgesicherte
Schrauben
zu
lésen,
mlissen
diese
nachher
wieder
verlackt
werden...
Saubere
Gummilauffldchen
tragen wesentlich
zur Be-
triebssicherheit
des
mechanischen
Teiles
bei.
Die
Reinigung
von
Gummi
erfolgt
mit
Reinigungsbenzin.
Mussen
Klebestellen
erneuert
werden,
so
ist
dabei
zu
beachten,
nur
Polystyrol
auf
Polystyrol
kann
mit
Lésungsmitteln
(Methylenchlorid
oder
Benzol)
geklebt
werden.
Unterschiedliche
Kunststoffe,
Me-
tall
auf Kunststoff
und
Metalle
untereinander
miis—
sen
mit
Haftkleber
(A 206 Firma
Akemi)
geklebt
werden.
Naher
bezeichnete
de iP eierkeouae,
einen
Schmier-
mittelsatz
und
Federwaagen
bzw.
Kontaktoren
kénnen
vom
GRUNDIG
Zentralkundendienst
oder
den
GRUNDIG
Niederlassungen
bezogen
werden.
Magnetische
Werkzeuge
diirfen nicht in die Nahe
der
Kiépfe.gebracht
werden.
Schraubenzieher
entmag-—
netisieren!
Me@schaltungen
(mS
ge) finden Sie im elektrischen
Teil
auf
Seite
8.
Die
Erfahrung
zeigt,
daG®
Compact—Cassetten
sehr
unterschiedlicher
Qualitdat
auf
dem
Markt
sind.
Bei
verschiedenen
Beanstandungen
ist
die
Cassette
sogar
alleinige
Ursache
des
Versagens.
Deshalb
sollten
vor
Zerlegen'
des
Gerdtes
zuei
Punkte
ge-
nau
untersucht
werdens
1.
Cassetten,
deren
Bandmaterial
nicht
oder
nur
beschrankt
abriebfest
ist,
setzen
Bandriickstan-
de
im
Gerat
ab.
Je
nach
dem
Grad
der
Verschmut-
zung
des
Aufnahme-Wiedergabekopfes
ist
dadurch
keine
oder
nur
leise
und
dumpfé
Aufnahme
moiq-
lich.
Bereits
bespielte
Cassetten
werden
auch
nicht,
oder
nur
leise
und
dumpf
wiedergegeben.
In
diesen
Fallen
gentigt
es,
Kopfe,
Andruckrolle,
Tonvelle
und
Bandfiihrungen
mittels
benzin-—
oder
spiritusgetrankten
Leinenlappens
zu
reinigen,
um
die
StGrung
zu
beseitigen.
2.
Cassetten
deren
Wickel-unsauber
aussieht,
oder
deren
Band
sich
nur schwer herausziehen
l&6t
(evtl.
mit
fabrikneuer
Cassette
vergleichen)
verursachen
Jaulen
bei
der
Wiedergabe
und
Ste-
henbleiben
beim
Umspulen.
Das
herausgezogene
Band
ist
dann
meist
randwellig,
bildet
Schiller-
lacken
oder
legt
sich
beim
Auflegen
auf
eine
ebe—
ne
Flache
sdbelfirmig.
Dieg
hat
zur
Folge,
daB
der
Bandriicken
tellerfGrmig
und
dadurch
der
Wik-
kel
schwerg&angig
wird.
Das
Band
wird
durch
die
erhdhte
Reibung
an
den
eingelegten
Folien
zus&tz-
lich
statisch
aufgeladen,
wodurch
wiederum
die
Wickelteibung
verqroGert
wird.
Derartige
Cassetten
durfen
pierre mehr
veruendet
werden.
Oft
werden
Beanstandungen
laut,
due
Gerat
wiirde
zu
stark
wimmern
oder
der
Gleichlauf
stimme
nicht.
Hierbei
ist
zu
iiberpriifen,
ob
die
Tonwelle
mit
Bandabrieb
belegt
ist.
Meist
reicht
auch
in
diesen
PRllan
dis
adlirnhea
Srshoeeiinn
mitbsle
Cntiei- tiie
rFasaien
Gis
grindliche
Sauberung
MLueess
Spiritus
oder
Reinigungsbenzin.
Cc 6200

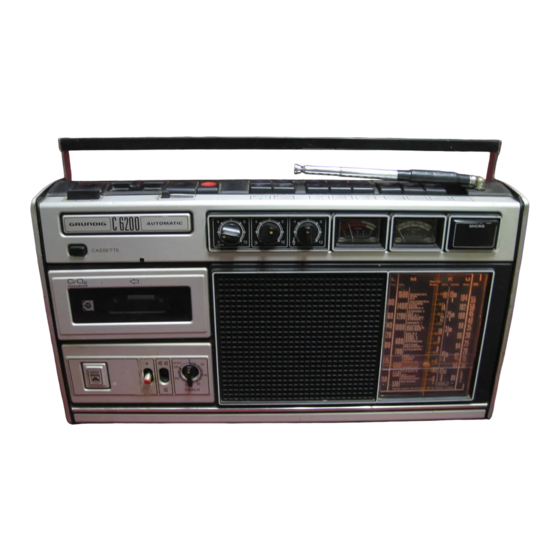

Abb.
1
C 6200 Vorderansicht
Ausbauhinweise
Ruckwand
15 abnehmen:
4 Schrauben
a herausdrehen,
Riickwand
15 abnehmen,
evtl.
Batteriekasten
165 herausnehmen.
Sicherungswechsel :
bei
abgenommener
Riickwand
méglich..
a
15
165
a
Abb.
2
Riickansicht
