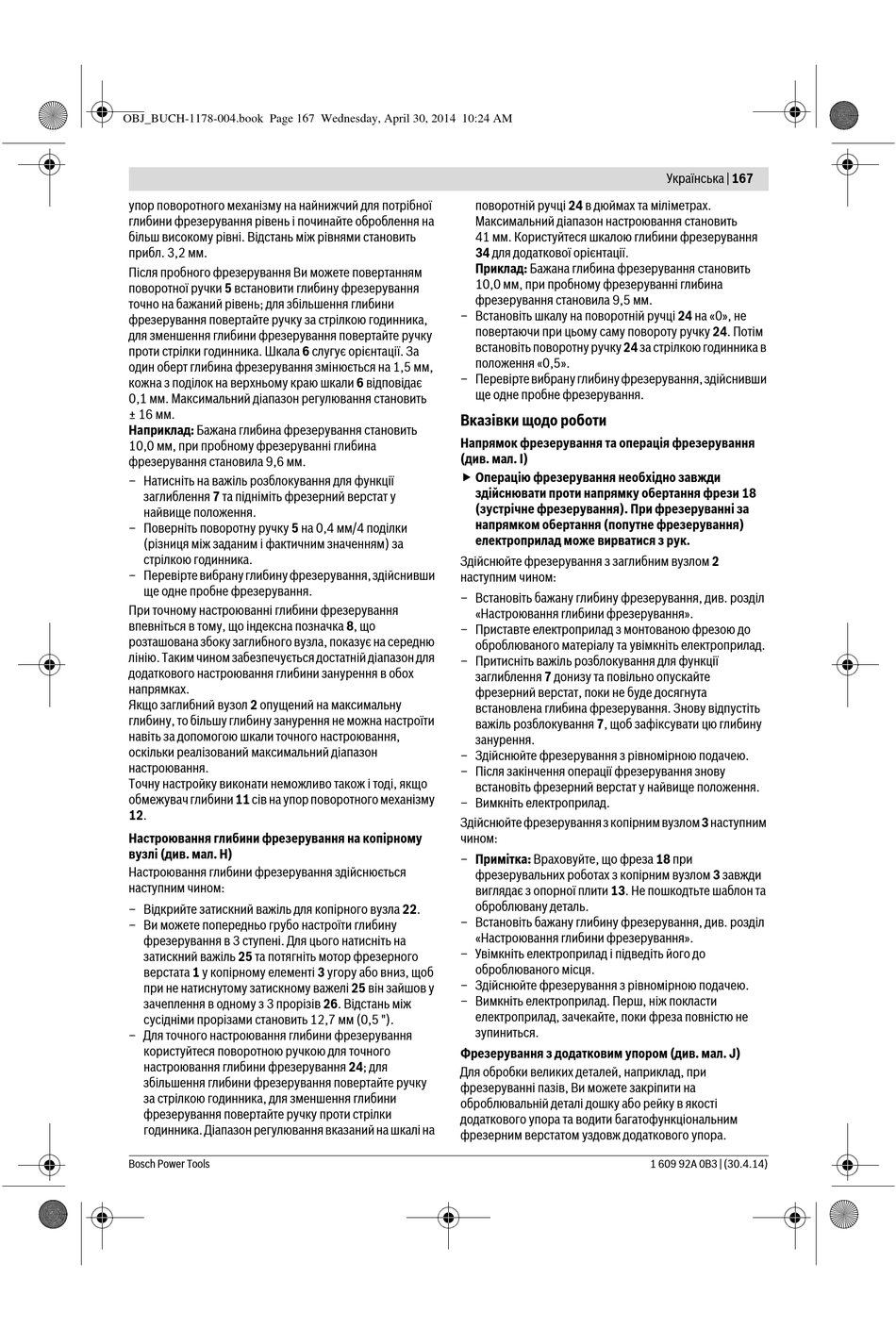

OBJ_BUCH-1178-004.book Page 167 Wednesday, April 30, 2014 10:24 AM
упор поворотного механізму на найнижчий для потрібної
глибини фрезерування рівень і починайте оброблення на
більш високому рівні. Відстань між рівнями становить
прибл. 3,2 мм.
Після пробного фрезерування Ви можете повертанням
поворотної ручки 5 встановити глибину фрезерування
точно на бажаний рівень; для збільшення глибини
фрезерування повертайте ручку за стрілкою годинника,
для зменшення глибини фрезерування повертайте ручку
проти стрілки годинника. Шкала 6 слугує орієнтації. За
один оберт глибина фрезерування змінюється на 1,5 мм,
кожна з поділок на верхньому краю шкали 6 відповідає
0,1 мм. Максимальний діапазон регулювання становить
± 16 мм.
Наприклад: Бажана глибина фрезерування становить
10,0 мм, при пробному фрезеруванні глибина
фрезерування становила 9,6 мм.
– Натисніть на важіль розблокування для функції
заглиблення 7 та підніміть фрезерний верстат у
найвище положення.
– Поверніть поворотну ручку 5 на 0,4 мм/4 поділки
(різниця між заданим і фактичним значенням) за
стрілкою годинника.
– Перевірте вибрану глибину фрезерування, здійснивши
ще одне пробне фрезерування.
При точному настроюванні глибини фрезерування
впевніться в тому, що індексна позначка 8, що
розташована збоку заглибного вузла, показує на середню
лінію. Таким чином забезпечується достатній діапазон для
додаткового настроювання глибини занурення в обох
напрямках.
Якщо заглибний вузол 2 опущений на максимальну
глибину, то більшу глибину занурення не можна настроїти
навіть за допомогою шкали точного настроювання,
оскільки реалізований максимальний діапазон
настроювання.
Точну настройку виконати неможливо також і тоді, якщо
обмежувач глибини 11 сів на упор поворотного механізму
12.
Настроювання глибини фрезерування на копірному
вузлі (див. мал. H)
Настроювання глибини фрезерування здійснюється
наступним чином:
– Відкрийте затискний важіль для копірного вузла 22.
– Ви можете попередньо грубо настроїти глибину
фрезерування в 3 ступені. Для цього натисніть на
затискний важіль 25 та потягніть мотор фрезерного
верстата 1 у копірному елементі 3 угору або вниз, щоб
при не натиснутому затискному важелі 25 він зайшов у
зачеплення в одному з 3 прорізів 26. Відстань між
сусідніми прорізами становить 12,7 мм (0,5 ").
– Для точного настроювання глибини фрезерування
користуйтеся поворотною ручкою для точного
настроювання глибини фрезерування 24; для
збільшення глибини фрезерування повертайте ручку
за стрілкою годинника, для зменшення глибини
фрезерування повертайте ручку проти стрілки
годинника. Діапазон регулювання вказаний на шкалі на
Bosch Power Tools
поворотній ручці 24 в дюймах та міліметрах.
Максимальний діапазон настроювання становить
41 мм. Користуйтеся шкалою глибини фрезерування
34 для додаткової орієнтації.
Приклад: Бажана глибина фрезерування становить
10,0 мм, при пробному фрезеруванні глибина
фрезерування становила 9,5 мм.
– Встановіть шкалу на поворотній ручці 24 на «0», не
повертаючи при цьому саму повороту ручку 24. Потім
встановіть поворотну ручку 24 за стрілкою годинника в
положення «0,5».
– Перевірте вибрану глибину фрезерування, здійснивши
ще одне пробне фрезерування.
Вказівки щодо роботи
Напрямок фрезерування та операція фрезерування
(див. мал. I)
Операцію фрезерування необхідно завжди
здійснювати проти напрямку обертання фрези 18
(зустрічне фрезерування). При фрезеруванні за
напрямком обертання (попутне фрезерування)
електроприлад може вирватися з рук.
Здійснюйте фрезерування з заглибним вузлом 2
наступним чином:
– Встановіть бажану глибину фрезерування, див. розділ
«Настроювання rлибини фрезерування».
– Приставте електроприлад з монтованою фрезою до
оброблюваного матеріалу та увімкніть електроприлад.
– Притисніть важіль розблокування для функції
заглиблення 7 донизу та повільно опускайте
фрезерний верстат, поки не буде досягнута
встановлена глибина фрезерування. Знову відпустіть
важіль розблокування 7, щоб зафіксувати цю глибину
занурення.
– Здійснюйте фрезерування з рівномірною подачею.
– Після закінчення операції фрезерування знову
встановіть фрезерний верстат у найвище положення.
– Вимкніть електроприлад.
Здійснюйте фрезерування з копірним вузлом 3 наступним
чином:
– Примітка: Враховуйте, що фреза 18 при
фрезерувальних роботах з копірним вузлом 3 завжди
виглядає з опорної плити 13. Не пошкодтьте шаблон та
оброблювану деталь.
– Встановіть бажану глибину фрезерування, див. розділ
«Настроювання rлибини фрезерування».
– Увімкніть електроприлад і підведіть його до
оброблюваного місця.
– Здійснюйте фрезерування з рівномірною подачею.
– Вимкніть електроприлад. Перш, ніж покласти
електроприлад, зачекайте, поки фреза повністю не
зупиниться.
Фрезерування з додатковим упором (див. мал. J)
Для обробки великих деталей, наприклад, при
фрезеруванні пазів, Ви можете закріпити на
оброблювальній деталі дошку або рейку в якості
додаткового упора та водити багатофункціональним
фрезерним верстатом уздовж додаткового упора.
Українська | 167
1 609 92A 0B3 | (30.4.14)
