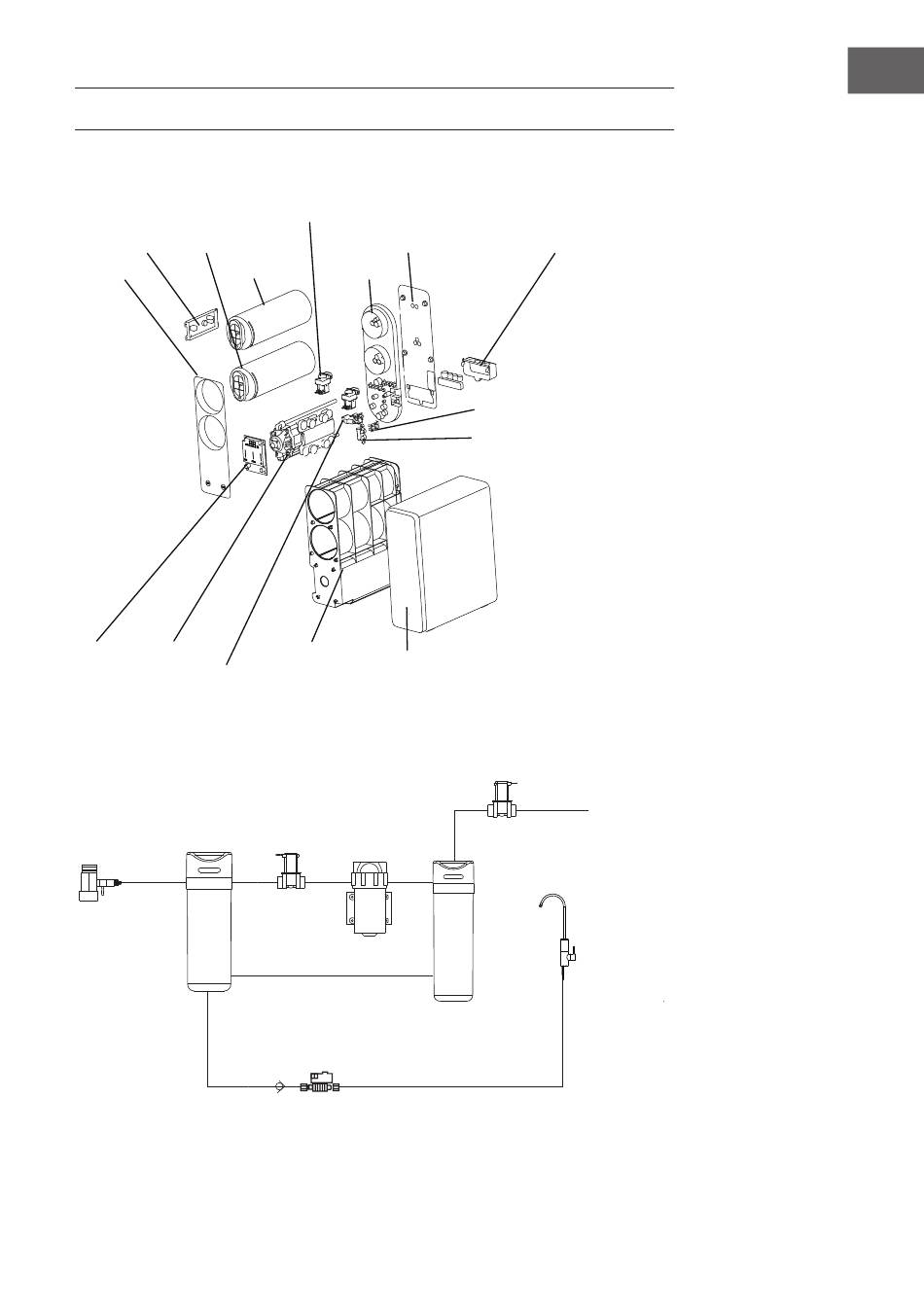

SCHÉMAS TECHNIQUES
Vue éclatée
3
2
4
1
15
14
13
Schéma fonctionnel électrique
magn.
Vanne d'arrivée
Vanne en T
d'eau
Filtre multi-
ple PCT
5
7
6
12 11
Pompe de
surpression
Membrane OI
Clapet anti-retour
8
9
10
magn. Vanne de vidange d'eau
Robinet
Eau potable
Eau purifiée
FR
1 Panneau frontal
2 Panneau de
commande
3 Cartouche PCT
4 Membrane OI
5 Électrovanne
d'admission
6 Plaque à eau
intégrée
7 Plaque de fond
8 Cache de tableau de
bord
9 Alimentation élec-
trique
10 Clapet anti-retour
11 Boîtier externe
12 Corps de cadre
13 Vanne haute
pression
14 Pompe de surpres-
sion
15 Affichage
