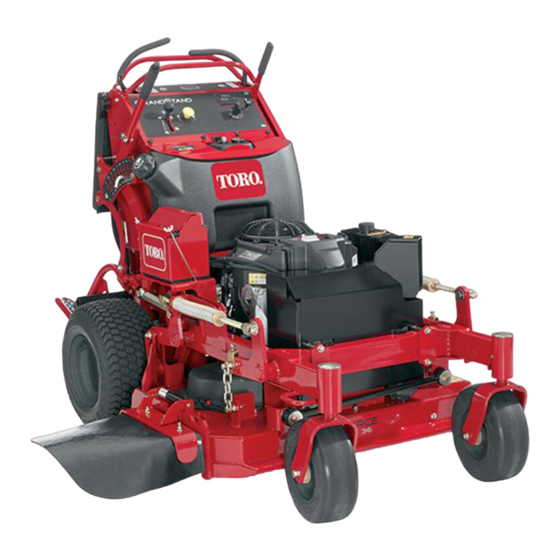

Toro GrandStand TURBO FORCE Installationsanweisungen
Toro GrandStand TURBO FORCE Installationsanweisungen

Toro GrandStand TURBO FORCE Installationsanweisungen

Mulchkit
Vorschau ausblenden Andere Handbücher für GrandStand TURBO FORCE:

Werbung

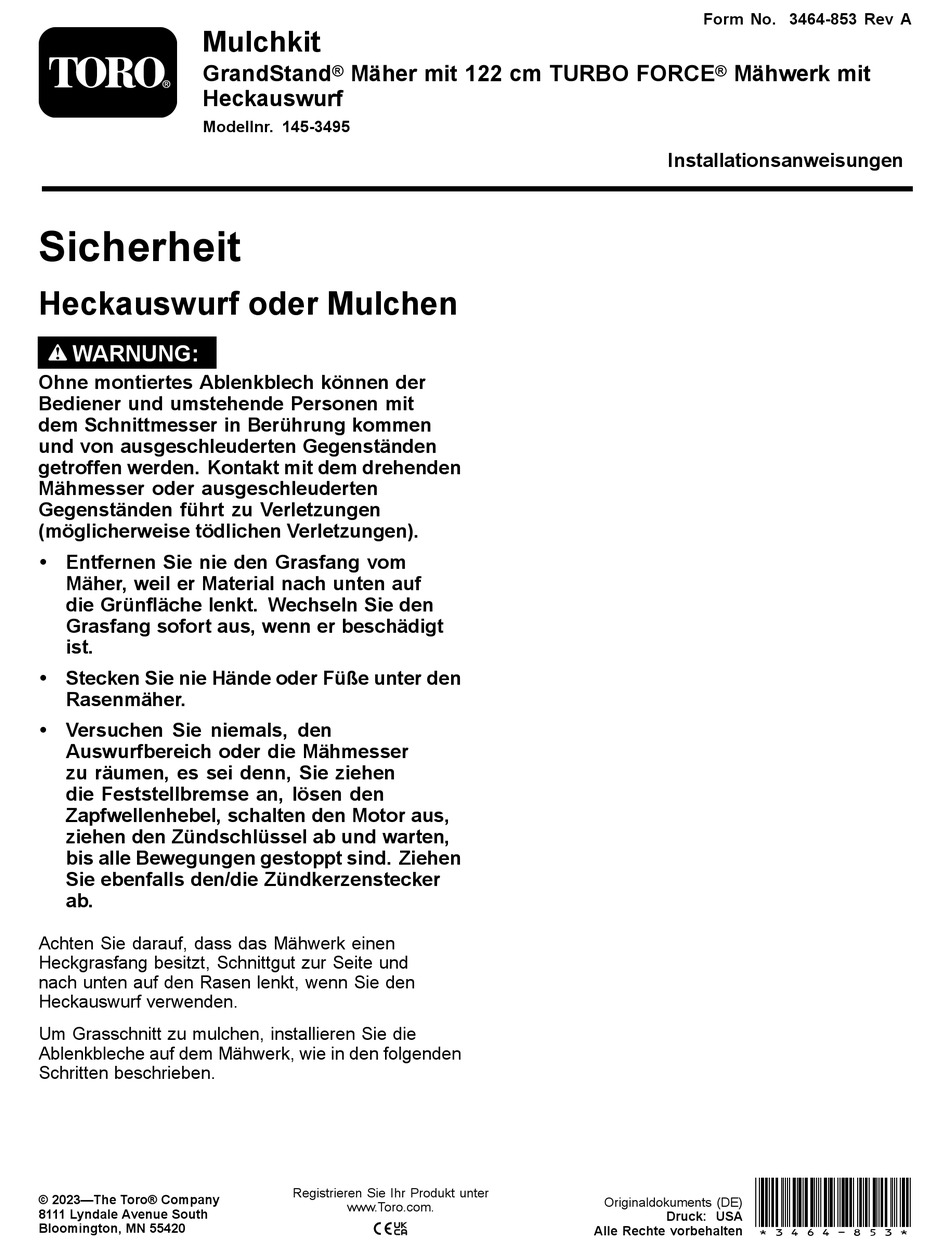

Mulchkit
GrandStand
Heckauswurf
Modellnr. 145-3495
Sicherheit
Heckauswurf oder Mulchen
WARNUNG:
Ohne montiertes Ablenkblech können der
Bediener und umstehende Personen mit
dem Schnittmesser in Berührung kommen
und von ausgeschleuderten Gegenständen
getroffen werden. Kontakt mit dem drehenden
Mähmesser oder ausgeschleuderten
Gegenständen führt zu Verletzungen
(möglicherweise tödlichen Verletzungen).
• Entfernen Sie nie den Grasfang vom
Mäher, weil er Material nach unten auf
die Grünfläche lenkt. Wechseln Sie den
Grasfang sofort aus, wenn er beschädigt
ist.
• Stecken Sie nie Hände oder Füße unter den
Rasenmäher.
• Versuchen Sie niemals, den
Auswurfbereich oder die Mähmesser
zu räumen, es sei denn, Sie ziehen
die Feststellbremse an, lösen den
Zapfwellenhebel, schalten den Motor aus,
ziehen den Zündschlüssel ab und warten,
bis alle Bewegungen gestoppt sind. Ziehen
Sie ebenfalls den/die Zündkerzenstecker
ab.
Achten Sie darauf, dass das Mähwerk einen
Heckgrasfang besitzt, Schnittgut zur Seite und
nach unten auf den Rasen lenkt, wenn Sie den
Heckauswurf verwenden.
Um Grasschnitt zu mulchen, installieren Sie die
Ablenkbleche auf dem Mähwerk, wie in den folgenden
Schritten beschrieben.
© 2023—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
®
Mäher mit 122 cm TURBO FORCE
Registrieren Sie Ihr Produkt unter
www.Toro.com.
Form No. 3464-853 Rev A
®
Mähwerk mit
Installationsanweisungen
*3464-853*
Originaldokuments (DE)
Druck: USA
Alle Rechte vorbehalten

Werbung

loading

Inhaltszusammenfassung für Toro GrandStand TURBO FORCE

  • Seite 1 Heckauswurf verwenden. Um Grasschnitt zu mulchen, installieren Sie die Ablenkbleche auf dem Mähwerk, wie in den folgenden Schritten beschrieben. *3464-853* Registrieren Sie Ihr Produkt unter © 2023—The Toro® Company Originaldokuments (DE) www.Toro.com. 8111 Lyndale Avenue South Druck: USA Bloomington, MN 55420...
  • Seite 2 Installation Einzelteile Prüfen Sie anhand der nachstehenden Tabelle, dass Sie alle im Lieferumfang enthaltenen Teile erhalten haben. Verfahren Beschreibung Menge Verwendung – Keine Teile werden benötigt Vorbereitung des Mähwerks. Öffnen Sie den Motorschutz und – Keine Teile werden benötigt entfernen Sie die Schutzverlängerung (nur Gasmodelle).
  • Seite 3 Vorbereitung des Mähwerks Keine Teile werden benötigt Verfahren Hinweis: Bestimmen Sie die linke und rechte Seite der Maschine anhand der üblichen Betriebsposition. Stellen Sie die Maschine auf einer ebenen Fläche ab. Kuppeln Sie die Antriebe und die Zapfwelle aus. g279539 Stellen Sie den Motor ab und ziehen den Bild 1 Zündschlüssel ab.
  • Seite 4 Entfernen der Schutzverlängerung Entfernen Sie die beiden Schrauben (5/16“ x 1“) und die Riemenschutzvorrichtung (Bild Entfernen der linken Riemenabdeckung(Nur Gasmodelle) Keine Teile werden benötigt Verfahren Entfernen Sie die beiden Bundkopfschrauben, mit denen die Spannerabdeckung an der linken Riemenabdeckung befestigt ist, und entfernen Sie die Spannerabdeckung (Bild g279540...
  • Seite 5 g270486 Bild 6 1. Rechte Riemenabdeckung 3. Bundkopfschraube (linke und rechte Riemenabdeckung) 2. Flanschverbindung (linke Riemenabdeckung) Entfernen Sie die beiden Schlossschrauben und die beiden Sicherungsmuttern, mit denen die linke CE-Abdeckung an der linken Riemenabdeckung befestigt ist (Bild g270488 Bild 8 1.
  • Seite 6 Entfernen Sie die vorhandenen Messer von den Nur Gasmodelle: Bohren Sie die 9 Spindeln, siehe Bedienungsanleitung für die Vorbohrungen im Mähwerk mit einem Maschine. Durchmesser von 9,8 mm wie unten dargestellt. Anbohren des Mähwerks Keine Teile werden benötigt Verfahren WARNUNG: Bei Verwendung einer Bohrmaschine ohne entsprechenden Augenschutz können Rückstände in das Auge gelangen und es...
  • Seite 7 Einbauen der Ablenkblechstützen Für diesen Arbeitsschritt erforderliche Teile: Linke Ablenkblechstütze g453180 Bild 13 Mittlere/rechte Ablenkblechstütze Sechskantbundschraube (5/16 x ¾") 1. Rechtes Ablenkblech 5. Schlossschraube (5/16" x 1¼") Bundmutter (5/16") 2. Mittleres Ablenkblech 6. Sechskantbundschraube Schlossschraube (5/16" x 1¼") (5/16 x ¾") 3.
  • Seite 8 Einbau der Ablenkbleche (nur Gasmodelle) Für diesen Arbeitsschritt erforderliche Teile: Linkes Ablenkblech Mittleres Ablenkblech Rechtes Ablenkblech Adapter für Ablenkblech Schlossschraube (⅜" x 1") Sicherungsmutter (⅜") Verfahren Befestigen Sie die Ablenkbleche nur locker, damit Sie diese mit allen Löchern im Mähwerk ausrichten können (Bild 14).
  • Seite 9 g453260 Bild 14 1. Rechte Auswurfplatte 8. Linker Mengenverteiler des Mähwerks 2. Rechte Ablenkblechstütze 9. Linkes Ablenkblech 3. Rechtes Ablenkblech 10. Linke Ablenkblechstütze 4. Adapter für Ablenkblech 11. Sicherungsmutter (⅜") 5. Rechter Mengenverteiler des Mähwerks 12. Schlossschraube (⅜" x 1") 6.
  • Seite 10 Einbau der Ablenkbleche (nur Elektromodelle) Für diesen Arbeitsschritt erforderliche Teile: Linkes Ablenkblech Mittleres Ablenkblech Rechtes Ablenkblech Schlossschraube (⅜" x 1") Sicherungsmutter (⅜") Verfahren Befestigen Sie die Ablenkbleche nur locker, damit Sie diese mit allen Löchern im Mähwerk ausrichten können (Bild 15).
  • Seite 11 g453273 Bild 15 1. Rechte Auswurfplatte 7. Linker Mengenverteiler des Mähwerks 2. Rechte Ablenkblechstütze 8. Linkes Ablenkblech 3. Rechtes Ablenkblech 9. Linke Ablenkblechstütze 4. Rechter Mengenverteiler des Mähwerks 10. Sicherungsmutter (⅜") 5. Mittleres Ablenkblech 11. Schlossschraube (⅜" x 1") 6. Mittlere Ablenkblechstütze 12.
  • Seite 12 Einbau des Prallblechs Für diesen Arbeitsschritt erforderliche Teile: Ablenkblech Schlossschraube (⅜" x 1") Sicherungsmutter (⅜") Verfahren Befestigen Sie die die drei Prallbleche mit sechs Schlossschrauben (⅜" x 1") und sechs Sicherungsmuttern (⅜") am Mähwerk, wie in Bild 16 dargestellt. g453274 Bild 16 1.
  • Seite 13 Befestigen der neuen Messer Für diesen Arbeitsschritt erforderliche Teile: Recyclermesser(separat erhältlich) Verfahren WARNUNG: Die Messer sind scharf. Der Kontakt mit einem scharfen Messer kann zu schweren Verletzungen führen. Tragen Sie Handschuhe oder wickeln einen Lappen um die scharfen Messerkanten. Anweisungen zum Einbau der Messer finden Sie in der Bedienungsanleitung.
  • Seite 14 Einbau der Schutzverlän- gerung und Schließen des Motorschutzes(Nur Gasmo- delle) Keine Teile werden benötigt g270486 Bild 19 Einbau der Schutzverlängerung 1. Rechte Riemenabdeckung 3. Bundkopfschraube Montieren Sie die hintere Schutzverlängerung, (linke und rechte Riemenabdeckung) wie in Bild 21 dargestellt. Ziehen Sie die Mutter 2.
  • Seite 15 Befestigen Sie den Motorschutz mit der Schraube und der Ansatzmutter an der Schutzverlängerung, wie in Bild 24 dargestellt. g279540 Bild 22 1. Schraube (5/16" x 1") 2. Riemenschutzvorrichtung g279539 Bild 24 Zündkerzenkabel einstecken 1. Schraube und 2. Motorschutzvorrichtung Ansatzmutter Stecken Sie den Zündkerzenstecker auf die Zündkerze.
  • Seite 16 Umrüstung des Mähwerks für den Heckauswurfbetrieb abschließen Bauen Sie die Mähmesser (nicht die Recyclermesser) ein, siehe Betriebsanleitung Umrüstung des Mähwerks Ihrer Maschine. für den Heckauswurfbetrieb Nur Gasmodelle: Bauen Sie die Riemenab- deckungen und die Schutzvorrichtung ein; siehe 11 Einbau der linken Riemenabdeckung Für diesen Arbeitsschritt erforderliche Teile: (nur Gasmodelle) (Seite 13) 12 Einbau...
  • Seite 17 Betrieb Reinigen Sie die Unterseite der Mähwerkgehäuse nach jedem Einsatz, um die beste Leistung sicherzustellen. Auswählen der richtigen Wichtig: Verwenden Sie zur Reinigung Schnitthöhe der Maschine kein salzhaltiges oder wiederaufbereitetes Wasser. Mähen Sie ca. 2,5 cm, aber nie mehr als 1/3 Hinweis: Wenn sich Rückstände im der Grashalme.
  • Seite 18 Hinweise:...
  • Seite 19 Hinweise:...
